Inhaltszusammenfassung für ADJ FLAT PAR TRI7X

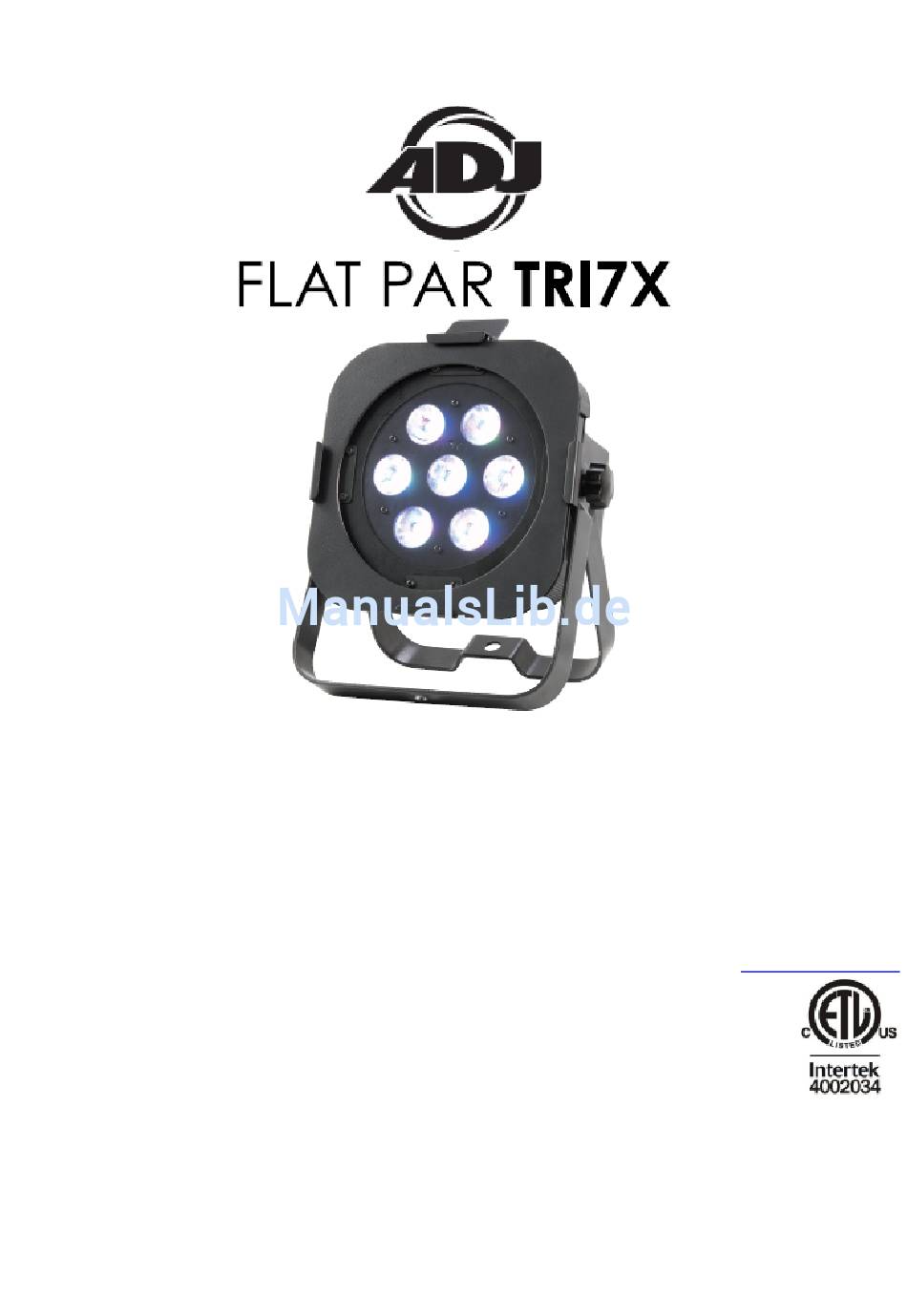

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 9/11...
-
Seite 2: Inhaltsverzeichnis
EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 3 SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTS .............................. 4 BETRIEBSANWEISUNG ................................ 6 BETRIEB DES ADJ LED RC ................................. 8 1‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 2‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 3‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 4‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 ... -
Seite 3: Einleitung
3-poliger DMX-Anschluss 7 DMX-Modi: 1-Kanal-Modus, 2-Kanal-Modus, 3-Kanal-Modus, 4-Kanal-Modus, 5-Kanal-Modus, 6-Kanal- Modus und 7-Kanal-Modus. kompatibel mit der Fernbedienung von ADJ LED (separat erhältlich) Stromzuführung in Reihenschaltung (Lesen Sie Seite 12) SICHERHEITSHINWEISE Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. -
Seite 4: Einrichtung Des Geräts
SICHERHEITSHINWEISE (Fortsetzung) Nehmen sie das Gerät nicht in Betrieb, wenn das Stromkabel Scheuerstellen aufweist oder gebrochen ist. Versuchen Sie nicht, den Massestift des Stromkabels zu entfernen oder abzubrechen. Dieser Stift dient zur Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Geräts auftretenden Kurzschlüssen. - Seite 5 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 6: Betriebsanweisung
EINRICHTUNG DES GERÄTS (Fortsetzung) Umwandlung von 3-poligem XLR auf 5-poligen XLR Kabel 3-poliger XLR, weiblich (OUT) 5-poliger XLR männlich (Out) Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt Pol 4 –... - Seite 7 BETRIEBSANWEISUNG (Fortsetzung) Auto-Modus: Es gibt 3 verschiedene Auto-Modi: Farb-Fade, Farbwechsel und beide Modi zusammen als einer. Die Abspielgeschwindigkeit kann in allen 3 Modi eingestellt werden. 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis entweder "AF-X", "AJ-X" oder "A-JFA" angezeigt wird.
-
Seite 8: Betrieb Des Adj Led Rc
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ LED RC (Fernsteuerung) ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RC. - Seite 9 BETRIEB DES ADJ LED RC (Fortsetzung) AUTO RUN - Mit dieser Taste können Sie das Gerät automatisch die Programme abspielen lassen. Sie können die Geschwindigkeit der automatischen Abspielung steuern, indem sie erst die SPEED-Taste und dann die Tasten „+“ und „-“ drücken.
-
Seite 10: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
1-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 FARBTÖNE 1 ‐ 7 BASTARD AMBER 8 ‐ 15 MEDIUM AMBER 16 ‐ 23 PALE AMBER GOLD 24 ‐ 31 GALLO GOLD 32 ‐ 39 GOLDEN AMBER 40 ‐ 47 LIGHT RED 48 ‐ 55 MEDIUM RED 56 ‐ 63 MEDIUM PINK 64 ‐ 71 BROADWAY PINK 72 ‐ 79 FOLLIES PINK 80 ‐ 87 LIGHT LAVENDER 88 ‐ 95 SPECIAL LAVENDER 96 ‐ 103 LAVENDER 104 ‐ 111 INDIGO 112 ‐ 119 ... -
Seite 11: 4-Kanal-Modus - Dmx-Werte & Eigenschaften
4-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 1 ‐ 255 ROT 0% ‐ 100% 2 1 ‐ 255 GRÜN 0% ‐ 100% 3 1 ‐ 255 BLAU 0% ‐ 100% 4 1 ‐ 255 MASTER‐DIMMER 0% ‐ 100% 5-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 1 ‐ 255 ROT 0% ‐ 100% 2 1 ‐ 255 GRÜN 0% ‐ 100% 3 ... -
Seite 12: 7-Kanal-Modus - Dmx-Werte & Eigenschaften
7-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 1 ‐ 255 ROT 0% ‐ 100% 2 1 ‐ 255 GRÜN 0% ‐ 100% 3 1 ‐ 255 BLAU 0% ‐ 100% 4 1 ‐ 255 FARBTÖNE (Vergleichen Sie 1‐Kanal‐DMX‐Modus für Farben) 5 STROBE‐/PROGRAMMGESCHWINDIGKEIT NICHTS 0 ‐ 15 STROBE/GESCHWINDIGKEITSSTEUERUNG 16 ‐ 255 LANGSAM‐SCHNELL 6 PROGRAMME 0 ‐ 127 AUS 128 ‐ 135 FARBE DREAMING 1 136 ‐ 143 ... -
Seite 13: Montage
MONTAGE Der Flat Par Tri 7 X ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die an den mitgelieferten Befestigungsbügel montiert wird. -
Seite 14: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: Flat Par Tri 7 X Stromversorgung: 100V ~ 240V/50~60Hz LEDs: 7 X 3 Watt 3-in-1 LEDs 21 Watt gesamt Abstrahlwinkel: 40 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 26,5 W Netzkabel in Reihenschaltung: maximal 24 Geräte Sicherung: Gewicht: 6lbs./ 2,4 kg... -
Seite 15: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Der Umwelt
ROHS – Ein wichtiger Beitrag zur Erhaltung der Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par Tri 7 X Bedienungsanleitung Seite 16 ...
