INBETRIEBNAHME
Stromzufuhr: Der Hyper Gem LED™von American DJ® enthält ein elektronisches
Vorschaltgerät, das automatisch die Stromspannung erkennt, sobald es angeschlossen ist. Mit
dem elektronischen Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer
Steckdose machen, diese Einheit kann überall angeschlossen werden. Vergewissern Sie sich
außerdem, dass die nur die dem Gerät beigefügten I.E.C. Stromkabel benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das von
den meisten Herstellern von Audio- und Beleuchtungsgeräten als eine Form der Kommunikation
zwischen intelligenten Scheinwerfern und der Steuerung benutz wird. Der DMX-Controller sendet
DMX Steuerungsdaten von dem Controller zu dem Scheinwerfer. DMX Daten werden als serielle
Daten von Scheinwerfer zu Scheinwerfer via DATA „IN" und DATA „OUT" Cinch-Anschlüssen
verschickt. Diese Anschlüsse befinden sich auf allen DMX-Scheinwerfern (auf den meisten
Controllern befinden sich nur DATA „OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle
verschiedener Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern
alle Scheinwerfer und der Controller DMX konform sind. Um den korrekten DMX-Datentransfer
bei der Nutzung mehrerer DMX Scheinwerfer sicherzustellen, versuchen Sie den kürzest
möglichen Kabelweg zu nutzen. Die Reihenfolge, in der die Scheinwerfer in der DMX-Verkettung
verbunden werden, hat keinen Einfluss auf die DMX-Adressen. Zum Beispiel: Wenn einem
Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie positioniert werden,
ob am Anfang, am Ende oder irgendwo in der Mitte. Daher kann der erste Scheinwerfer, der
durch den Controller gesteuert wird, der Letzte in der Verkettung der Scheinwerfer sein. Wenn
ein Scheinwerfer die DMX-Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die
Adresse 1 bestimmten DATEN zu verschicken sind, unabhängig davon, wo sie in der DMX-
Verkettung positioniert ist.

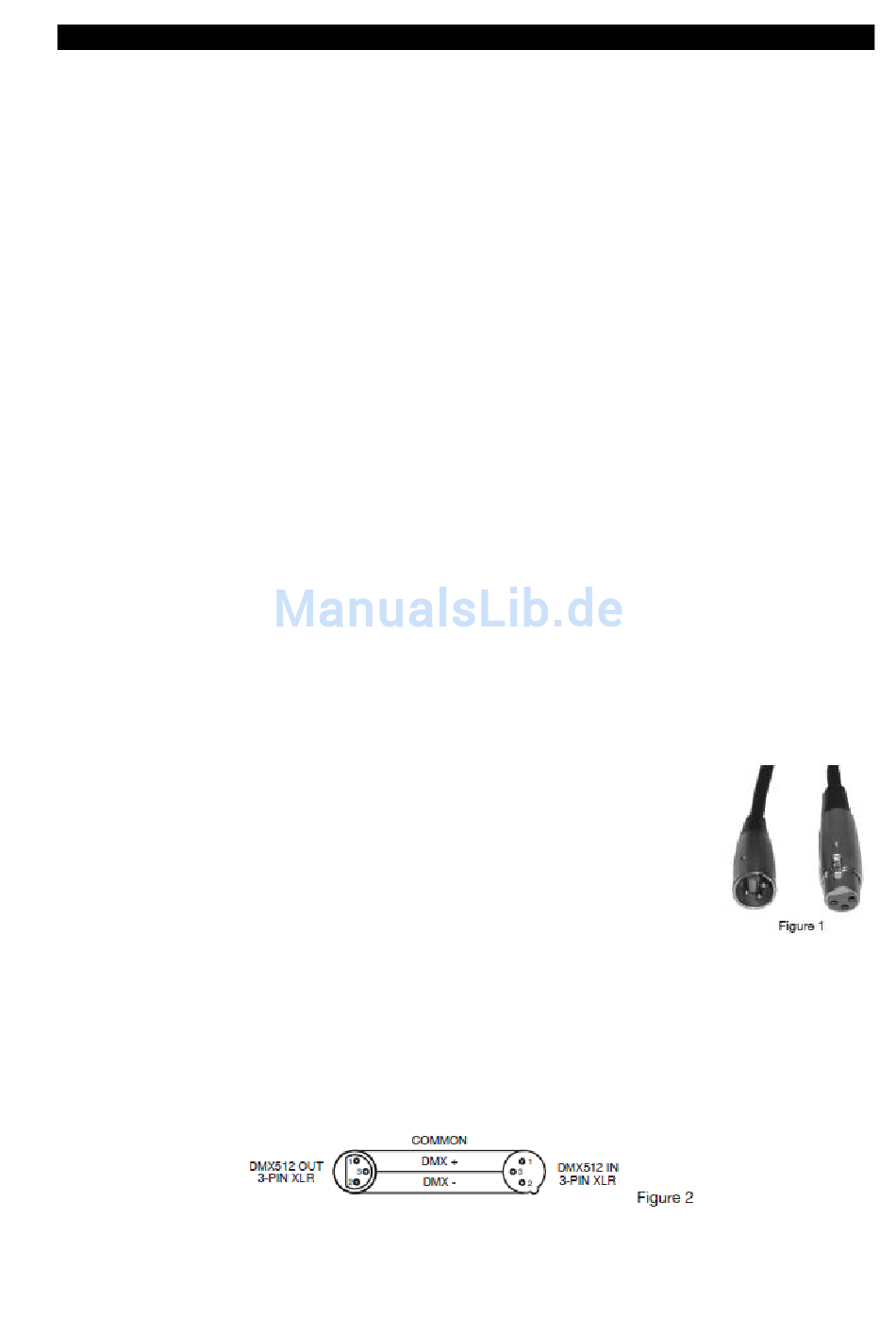

Datenkabel (DMX Kabel) Anforderungen (für den DMX und Master/Slave Betrieb): Der
Hyper Gem LED™ kann mithilfe des DMX-512-Steuerprotokolls gesteuert werden. Der Hyper
Gem LED™ kann als Gerät mit 4 oder 256 DMX-Kanälen betrieben werden. Die DMX-Adresse
wird elektronisch auf dem Paneel der Rückseite des Geräts eingestellt. Ihre
Anlage und Ihr DMX-Controller benötigen zugelassene DMX-512-Datenkabel
mit 110Ohm für den Dateneingang und den Datenausgang (Abbildung 1). Wir
empfehlen Accu-Cable DMX Kabel. Vergewissern Sie sich, wenn Sie Ihre
eigenen
Kabel
herstellen,
dass
Sie
abgeschirmte
110-120
Ohm
Standardkabel nutzen (diese Kabel können in fast allen professionellen
Geschäften für Ton- und Lichttechnik gekauft werden). Ihre Kabel sollten
einen männlichen und einen weiblichen Cinchstecker an jeweils einen der
beiden Enden haben. Achten Sie außerdem darauf, dass DMX Kabel eingeschleift sein müssen
und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel
herstellen. Benutzen Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die
Abschirmleitung des Kabels mit der Erdungsöse verbinden, noch dürfen Sie es zulassen, dass
die Abschirmleitung das Cinch-Gehäuse berührt. Das Erden des Schildes könnte zu einem
Kurzschluss oder zu Fehlfunktionen führen.
A.D.J. Supply Europe B.V. – www.americandj.eu – Hyper Gem LED™ Bedienungsanleitung Seite 6
