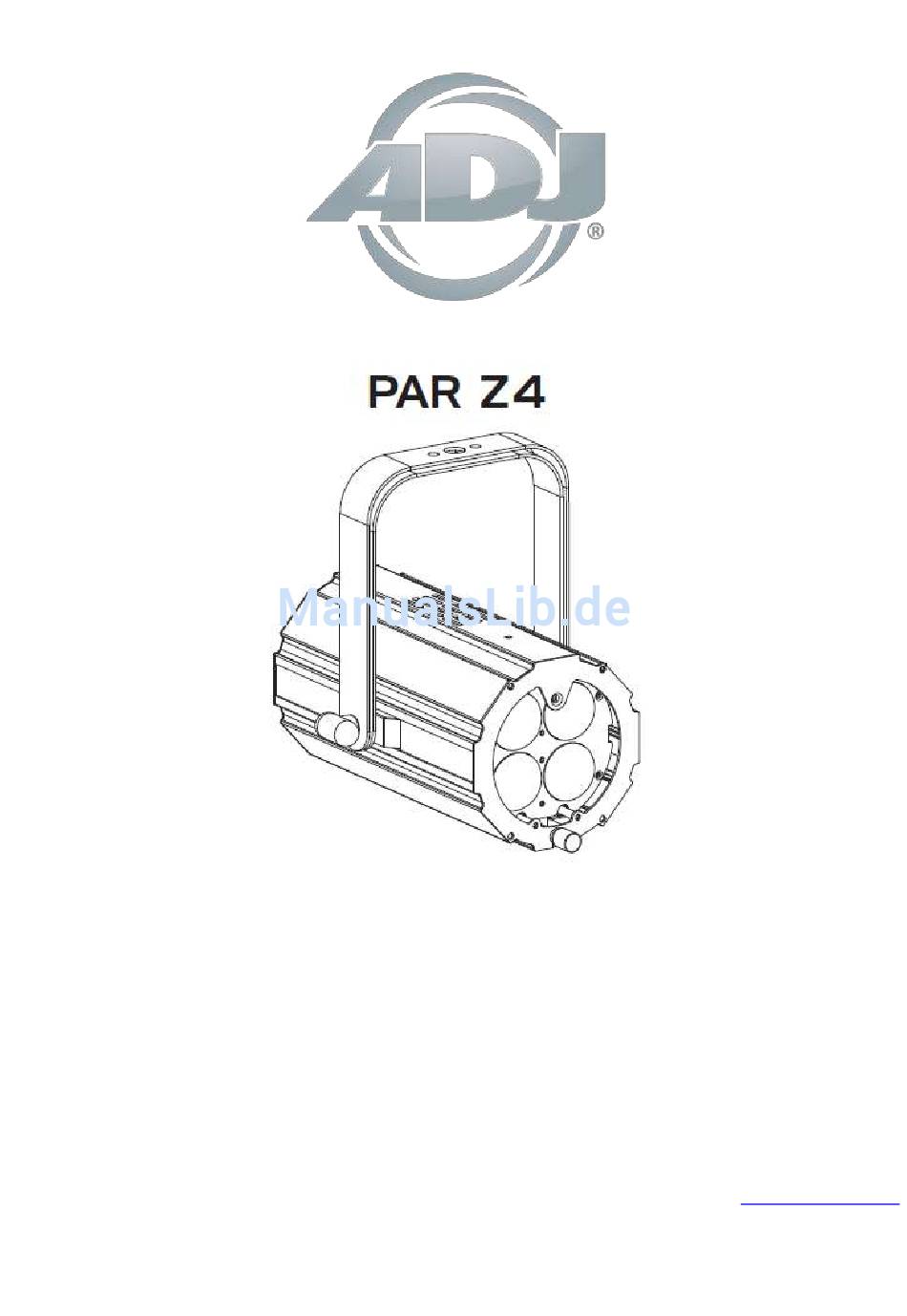

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 8/15...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 17 FEHLERBEHEBUNG ................................18 TECHNISCHE DATEN ................................18 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................19 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Par Z4 von ADJ Products, LLC, entschieden haben. Jeder Par Z4 wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
EINRICHTEN DES DMX Leistungsaufnahme: Der Par Z4 von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 DMX-Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das Gerät befindet. Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Par Z4 kann über das DMX-512-Protokoll angesteuert werden. Der Par Z4 ist mit 4 DMX-Kanal-Modi ausgestattet: 4-Kanal- Modus, 6-Kanal-Modus, 8-Kanal-Modus und 9-Kanal-Modus.
- Seite 7 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 7...
-
Seite 8: Systemmenü
SYSTEMMENÜ DMX-Adresse Kanal-Modus Slave-Modus Show-Modus Musiksteuerungs-Modus Musikempfindlichkeit DMX – Letzter Zustand Dimmer-Modus Hintergrundbeleuchtung Anzeige Weißabgleich Manueller Test Selbsttest Gerätetemperatur Betriebsstunden Software-Version A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 8... - Seite 9 2. Auf der Anzeige ist entweder “ON” oder “OFF” zu sehen. Zum Aktivieren des Musiksteuerungs-Modus, drücken Sie die Tasten UP oder DOWN und wählen "ON", zum Deaktivieren wählen Sie "OFF". 3. Bestätigen Sie mit ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 9...
- Seite 10 3. Sobald Sie die gewünschte Farbe gefunden haben, drücken Sie auf ENTER; der angezeigte Wert beginnt zu blinken. Benutzen Sie zum Einstellen des Wertes die UP und DOWN-Tasten. Sobald Sie die Einstellungen vorgenommen haben, drücken Sie auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 10...
-
Seite 11: Betrieb
Steuerung der Farben, des Master-Dimmer und des Strobe verwenden. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Par Z4 ist mit 4 DMX-Kanal-Modi ausgestattet: 4-Kanal-Modus, 6-Kanal-Modus, 8-Kanal-Modus und 9- Kanal-Modus. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 13 bis 15. -
Seite 12: Einrichten Von Master/Slave
1-9 - Wenn Sie sich im Farb-Modus befinden, wählen Sie mit diesen Tasten eine gewünschte Farbe aus. SOUND ON & OFF - Mit diesen Tasten aktivieren und deaktivieren Sie den Musiksteuerungs-Modus. SHOW 0 - Diese Taste ist bei diesem Gerät nicht aktiviert. A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 12... -
Seite 13: 4-Kanal-Modus
190 - 231 LANGSAM SCHLIESSEN - SCHNELL ÖFFNEN 232 - 239 LED-Anzeige EIN 240 - 247 ZUFALLS-STROBE LANGSAM-SCHNELL 248 - 255 LED-Anzeige EIN MASTER-DIMMER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 13... -
Seite 14: 8-Kanal-Modus
0 - 255 0% - 100% DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 14... -
Seite 15: 9-Kanal-Modus
21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG FARBTEMP. 0 - 255 7200 K - 3200 K A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 15... -
Seite 16: Farbmakro-Tabelle
Farbe 29 113-116 Farbe 62 245-248 Farbe 30 117-120 Farbe 63 249-252 Farbe 31 121-124 Farbe 64 253-255 Farbe 32 125-128 PHOTOMETRISCHES DIAGRAMM Entfernung (m) Durchmesser (m) Entfernung (m) A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 16... -
Seite 17: Dimmungskurven-Diagramm
4. Reinigen Sie die inneren Linsen aller 30-60 Tage mit Glasreiniger und einem weichen Tuch. 5. Achten Sie immer darauf, dass alle Teile völlig abgetrocknet sind, bevor Sie das Gerät wieder an die Stromversorgung anschließen. A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 17... -
Seite 18: Fehlerbehebung
Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. Automatische Spannungserkennung: Das Gerät verfügt über ein automatisches Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 18... -
Seite 19: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Par Z4 Bedienungsanleitung Seite 20...
