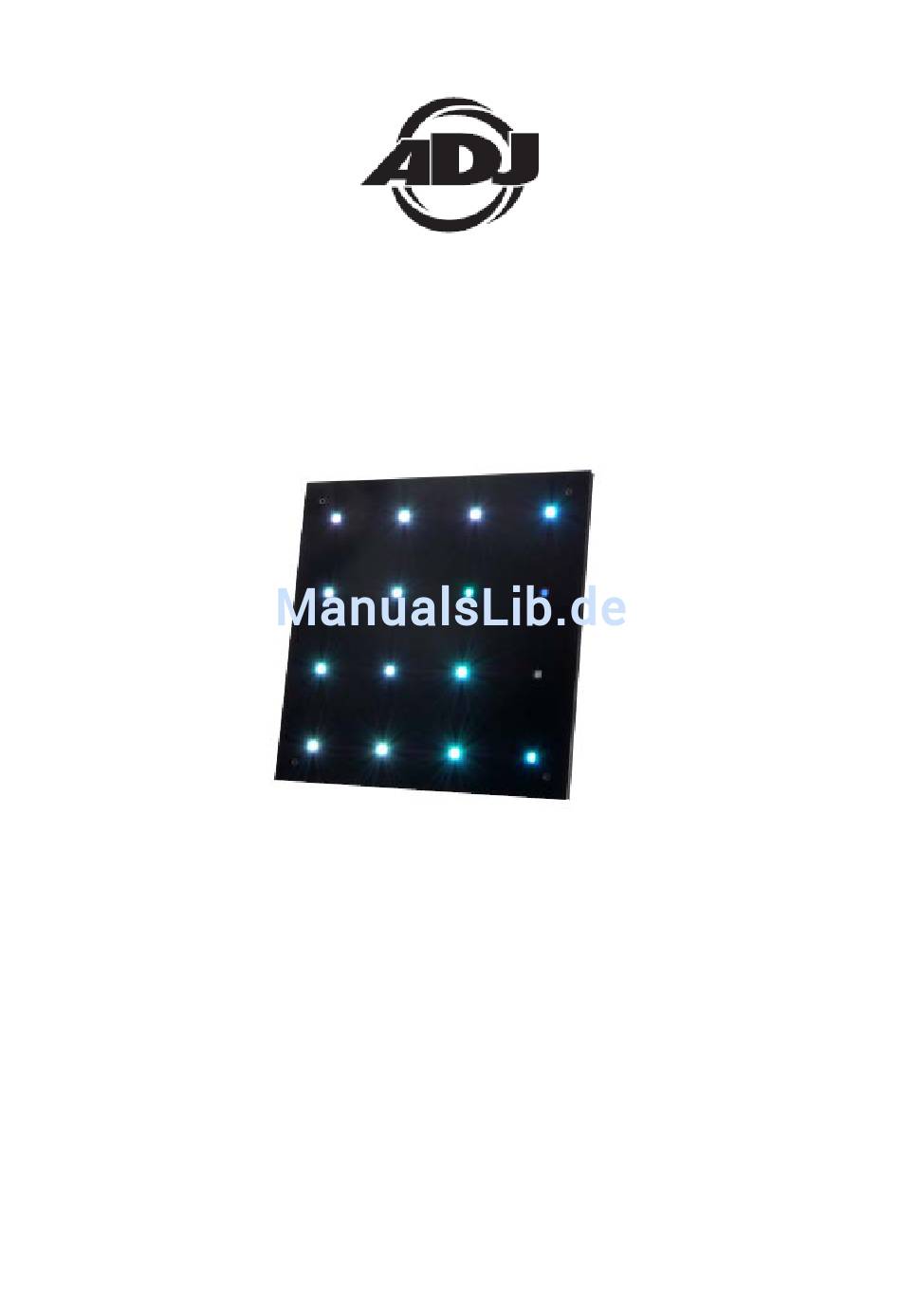

- Seite 1 FLASH PANEL 16 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 11/10...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe EINLEITUNG .................................... 3 ALLGEMEINE ANWEISUNGEN .............................. 3 EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 3 EINSTELLEN DER DMX‐ADRESSE .................. Fehler! Textmarke nicht definiert. BETRIEBSANWEISUNGEN ................................ 6 DMX‐WERTE & FUNKTIONEN .............................. 7 EINSTELLUNGEN PROGRAMME & MIKROSCHALTER ...................... 8 REINIGUNG ..................................... 9 FEHLERBEHEBUNG .................................. 9 TECHNISCHE SPEZIFIKATIONEN ............................ 1 0 ROHS und WEEE .................................. 1 1 A.D.J. -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Flash Panel 16 von American DJ® entschieden haben. Jedes Flash Panel 16 wurde gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Einstellen Der Dmx-Adresse
SICHERHEITSHINWEISE (Fortführung) • zur Reduzierung des Risikos von Stromschlägen und Feuer im Fall von innerhalb des Gerätes auftretenden Kurzschlüssen. • Trennen Sie vor dem Anschließen weiterer Geräte dieses Gerät von der Stromversorgung. • Entfernen Sie unter keinen Umständen das Gehäuse. Die eingebauten Komponenten sind für den Kunden wartungsfrei. - Seite 5 EINSTELLEN DER DMX-ADRESSE (Fortsetzung) Adresse von Mikroschalter 1 entspricht 1 Adresse von Mikroschalter 2 entspricht 2 Adresse von Mikroschalter 3 entspricht 4 Adresse von Mikroschalter 4 entspricht 8 Adresse von Mikroschalter 5 entspricht 16 Adresse von Mikroschalter 6 entspricht 32 Adresse von Mikroschalter 7 entspricht 64 Adresse von Mikroschalter 8 entspricht 128 Adresse von Mikroschalter 9 entspricht 256...
-
Seite 6: Betriebsanweisungen
Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und 3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR-Buchse des letzten Gerätes der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ- Teilenummer 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen reduziert. -
Seite 7: Dmx-Werte & Funktionen
BETRIEBSANWEISUNG (Fortsetzung) DMX-Modus: Wenn sie einen DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme erstellen.. 1. Mit dieser Funktion können Sie jede einzelne LED des Flash Panel 16 mit einem standardmäßigen DMX 512-Controller, wie etwa dem Elation® Show Designer™ oder Elation® DMX Operator ansteuern.™ 2. -
Seite 8: Einstellungen Programme & Mikroschalter
DMX-WERTE & FUNKTIONEN (Fortsetzung) 1 - 255 ROT 16 0% - 100% 1 - 255 GRÜN 16 0% - 100% 1 - 255 BLAU 16 0% - 100% EINSTELLUNGEN PROGRAMME & MIKROSCHALTER Programm grün gelb blau lila kobaltblau weiß... -
Seite 9: Reinigung
REINIGUNG Wegen durch Nebel, Rauch und Staub verursachte Ablagerungen von Rückständen auf den Optiken sollten die inneren und äußeren Linsen regelmäßig gereinigt werden, um eine optimale Lichtleistung zu gewährleisten. 1. Benutzen Sie zum Abwischen des äußeren Gehäuses handelsübliche Glasreiniger und weiche Stofftücher. 2. -
Seite 10: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: Flash Panel 16 LEDs: 16 x 0,164W 3-in-1 LEDs Arbeitsposition: Jede sichere und geschützte Position Stromversorgung: 90~240V, 60/50Hz Leistungsaufnahme: 6W max. Gewicht: 3lbs./ 1,4 kg. Abmessungen: 9,8”(L) x 9,8”(B) x 1.85”(H) 250 (L) x 250 (B) x 47 (H) mm Farben: RGB-Farbmischung DMX-Kanäle:... -
Seite 11: Rohs Und Weee
ROHS und WEEE Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. - Seite 12 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flash Panel 16 Bedienungsanleitung Seite 12...
