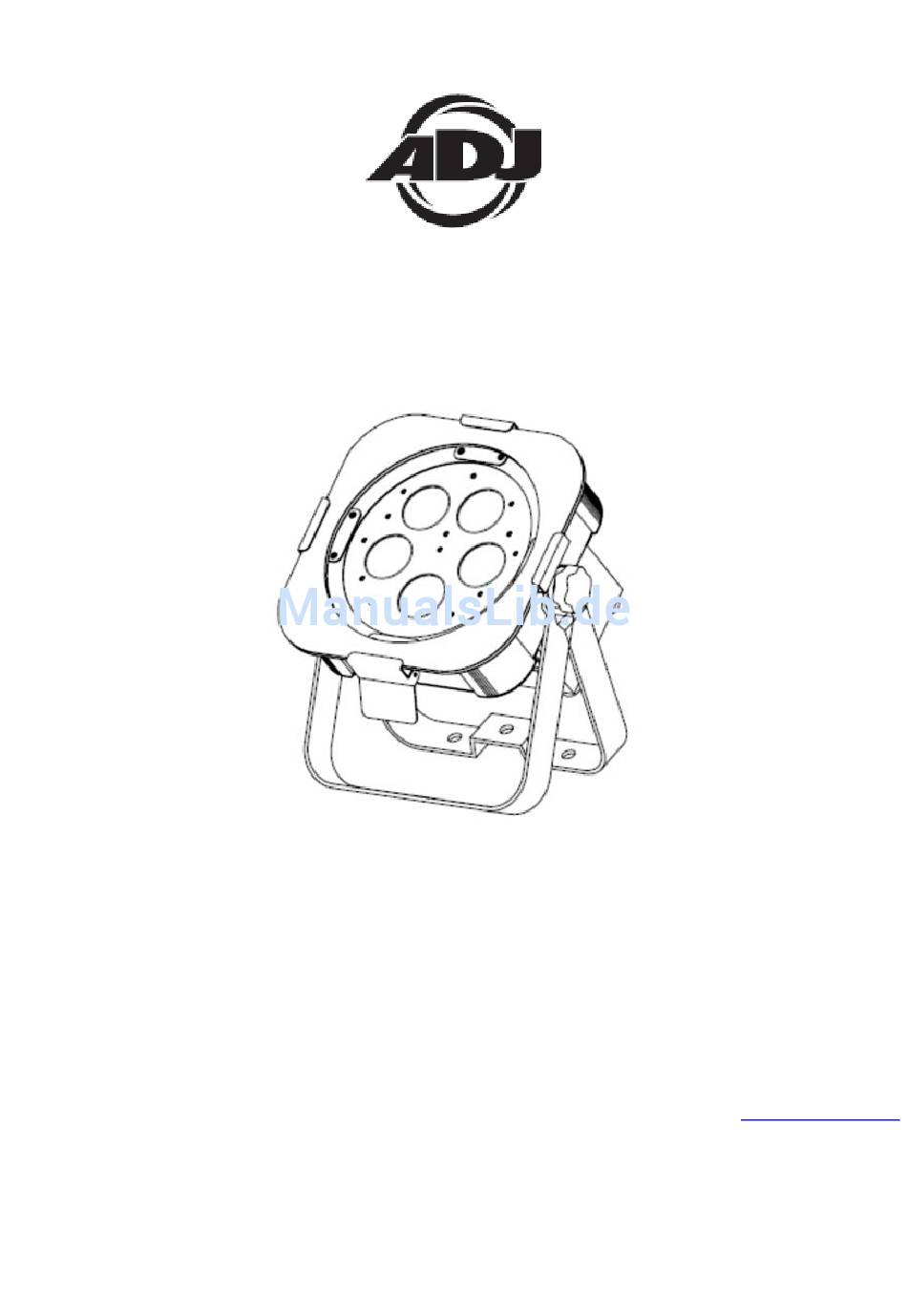

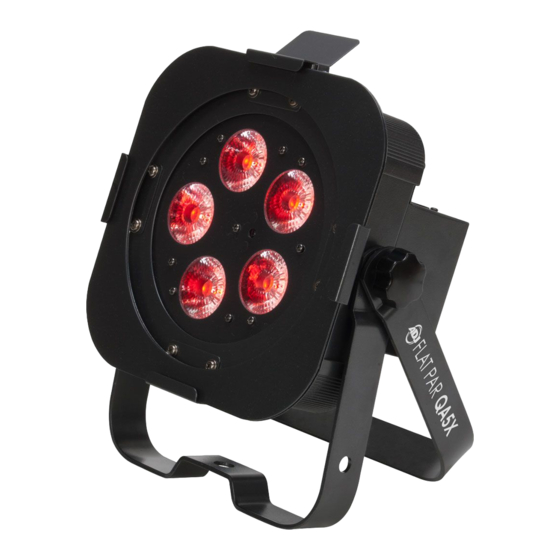

- Seite 1 FLAT PAR QA5X Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 9/12...
-
Seite 2: Inhaltsverzeichnis
MONTAGE ..................................... 1 5 AUSWECHSELN DER SICHERUNG ............................ 1 6 REINIGUNG ................................... 1 6 FEHLERBEHEBUNG ................................ 1 6 TECHNISCHE SPEZIFIKATIONEN ............................ 1 7 ROHS – ein großer Beitrag zur Erhaltung unserer Umwelt .................... 1 8 WEEE – Entsorgung von Elektro‐ und Elektronikaltgeräten .................... 1 8 BEMERKUNGEN .................................. 1 9 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 2 ... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Flat Par QA5X von American DJ® entschieden haben. Jeder Flat Par QA5X wird gründlich werkseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Sicherheitshinweise
C. Das Gerät Regen oder Wasser ausgesetzt worden ist. D. Das Gerät offenbar nicht einwandfrei funktioniert oder eine deutliche Veränderung in der Arbeitsleistung erkennbar ist. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 4 ... -
Seite 5: Einrichtung Des Geräts
Modi finden Sie auf Seite 7-8. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des Flat Par QA5X eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 –... -
Seite 6: Betriebsanweisung
DMX 512-Controller wie etwa dem American DJ® Show Designer™ ansteuern. Musiksteuerungs-Modus: In diesem Modus reagiert der Flat Par QA5X auf Musik. Sie können aus 16 vorinstallierten Musiksteuerungs- Programmen auswählen. Die Musikempfindlichkeit lässt sich ebenfalls einstellen. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 6... - Seite 7 QA5X verfügt über 8 DMX-Modi: 1-Kanal-Modus, 2-Kanal-Modus, 3-Kanal-Modus, 4-Kanal-Modus, 5-Kanal- Modus, 6-Kanal-Modus, 7-Kanal-Modus und 8-Kanal-Modus. Für mehr Informationen über die einzelnen DMX-Eigenschaften der Modi, vergleichen Sie bitte die Seiten 11 bis 15. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 7 ...
- Seite 8 Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der LED RC 2-Fernbedienung von ADJ ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der LED RC 2 von ADJ.
-
Seite 9: Netzkabel In Reihenschaltung
Die Infrarot-Fernbedienung ADJ LED RC 2 (separat erhältlich) verfügt über viele verschiedene Funktionen und erlaubt Ihnen die umfassende Steuerung Ihres Flat Par QA5X. Zur Steuerung des gewünschten Geräts richten Sie die Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. - Seite 10 • Wenn alle roten und AMBER LEDs aufleuchten, befinden Sie sich im DMX-Modus 7: 7-Kanal-Modus. • Wenn alle grünen und blauen LEDs aufleuchten, befinden Sie sich im DMX-Modus 8: 8-Kanal-Modus. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 10 ...
-
Seite 11: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
1 - 255 0% - 100% GRÜN 1 - 255 0% - 100% BLAU 1 - 255 0% - 100% AMBER 1 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 11 ... -
Seite 12: 5-Kanal-Modus - Dmx-Werte & Eigenschaften
16 - 255 STROBE LANGSAM-SCHNELL FARBTÖNE 1 - 255 (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) Die Kanäle 1, 2, 3 und 4 funktionieren nicht, wenn Kanal 7 verwendet wird. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 12 ... -
Seite 13: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
DIMMUNG/AUSWAHL STATISCHE FARBEN/ AUSWAHL FARBÄNDERUNG/ AUSWAHL FARB-FADE-MODUS 0 - 51 DIMMER-MODUS FARBTON-MODUS 52 - 102 103 - 153 FARBWECHSEL-MODUS 154 - 204 FARB-FADE-MODUS 205 - 255 MUSIKSTEUERUNGS-MODUS A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 13 ... - Seite 14 176 - 191 MUSIKSTEUERUNGS-MODUS 11 192 - 207 MUSIKSTEUERUNGS-MODUS 12 208 - 223 MUSIKSTEUERUNGS-MODUS 13 224 - 239 MUSIKSTEUERUNGS-MODUS 14 240 - 255 MUSIKSTEUERUNGS-MODUS 15 MUSIKSTEUERUNGS-MODUS 16 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 14 ...
-
Seite 15: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM MONTAGE Der Flat Par QA5X ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. -
Seite 16: Auswechseln Der Sicherung
Das Gerät reagiert nicht auf Musik: 1. Leise oder hohe Töne führen nicht zu einer Reaktion des Geräts. 2. Stellen Sie sicher, dass der Musiksteuerungs-Modus aktiviert ist. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 16 ... -
Seite 17: Technische Spezifikationen
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 17 ... -
Seite 18: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 18 ... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 19 ... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QA5X Bedienungsanleitung Seite 20 ...
