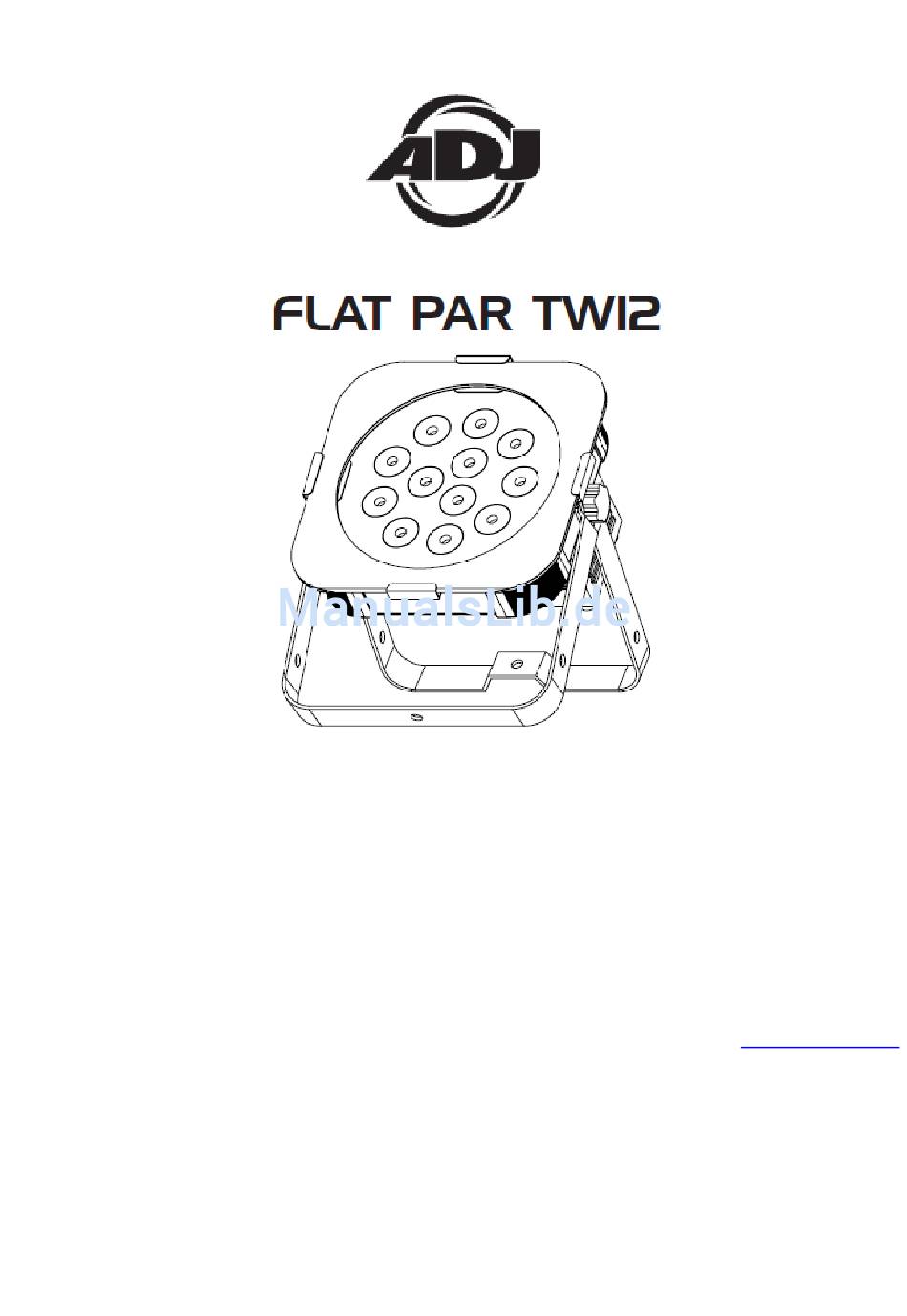

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 7/14...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtssprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
SICHERHEITSHINWEISE ................................5 EINRICHTUNG DES GERÄTS ..............................5 BETRIEBSANWEISUNG ................................7 MASTER/SLAVE-KONFIGURATION ............................9 BETRIEB DER ADJ LED RC3 ..............................10 2-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 4-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN ......................11 5-KANAL-MODUS - DMX-WERTE &... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Flat Par TW12 von ADJ Products, LLC, entschieden haben. Jeder Flat Par TW12 wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE • Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. • Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Innere dieses Geräts gelangen. •... - Seite 6 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 7: Betriebsanweisung
BETRIEBSANWEISUNG Die Anzeige wird nach 30 Sekunden gesperrt; zum Entsperren drücken Sie die Taste MENU für 3 Sekunden. LED-Anzeige Ein/Aus: Um das Gerät so einzustellen, dass es nach 10 Sekunden abschaltet, drücken Sie auf die Schaltfläche MODE, bis "don" angezeigt wird, drücken Sie auf UP, bis "doff" angezeigt wird. Die Anzeige wird nun nach 10 Sekunden abschalten. - Seite 8 BETRIEBSANWEISUNG (Fortsetzung) 4. Für mehr Informationen über die einzelnen DMX-Kanal-Modi und -Eigenschaften vergleichen Sie bitte die Seiten 11 bis 14. 5. Nachdem Sie den gewünschten DMX-Modus ausgewählt haben, schließen Sie das Gerät über die XLR- Steckverbindungen an einen handelsüblichen DMX-Controller an. WW/CW/A-Dimmungs-Modus: 1.
-
Seite 9: Master/Slave-Konfiguration
Diese Funktion wird zum Aktivieren und Deaktivieren der ADJ LED RC3 (Fernbedienung) benötigt. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ LED RC3 ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der ADJ LED RC3. -
Seite 10: Betrieb Der Adj Led Rc3
Sie die Fernsteuerung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die ADJ LED RC3 verwenden zu können, aktivieren Sie zunächst den Infrarotempfänger des Geräts. Für Informationen zum Aktivieren des Empfängers, lesen Sie bitte die Anweisungen auf Seite 9. -
Seite 11: 2-Kanal-Modus - Dmx-Werte & Eigenschaften
2-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 FARBMAKROS Für mehr Informationen über die Tabelle mit Farbmakros, vergleichen Sie bitte die Seite 14. 0 - 255 DIMMER 0% - 100% 3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 WARMWEISS... -
Seite 12: 5-Kanal-Modus - Dmx-Werte & Eigenschaften
5-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 0 - 255 WARMWEISS 0% - 100% 0 - 255 KALTWEISS 0% - 100% 0 - 255 BERNSTEINFARBEN 0% - 100% 0 - 255 MASTER-DIMMER 0% - 100% STROBE 0 - 31 LED AUS 32 - 63 LED-Anzeige EIN... -
Seite 13: 9-Kanal-Modus - Dmx-Werte & Eigenschaften
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) PROGRAMME 0 - 127 KEIN PROGRAMM 128 - 135 FARB-FADE 1 136 - 143 FARB-FADE 2 144 - 151 FARB-FADE 3 152 - 159 FARB-FADE 4 160 - 167 FARB-FADE 5 168 - 175 FARB-FADE 6 176 - 183 FARB-FADE 7... -
Seite 14: Farbmakro-Tabelle
9-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) PROGRAMME 0 - 127 KEIN PROGRAMM 128 - 135 FARB-FADE 1 136 - 143 FARB-FADE 2 144 - 151 FARB-FADE 3 152 - 159 FARB-FADE 4 160 - 167 FARB-FADE 5 168 - 175 FARB-FADE 6 176 - 183 FARB-FADE 7... -
Seite 15: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM DIMMUNGSKURVEN-DIAGRAMM Dimmer (Fade-Zeit) 1S (Fade-Zeit} Ramp-Effekt Absenkung T (ms) Absenkung T (ms) Absenkung T Absenkung T Standard (ms) (ms) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Kino 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par TW12 Bedienungsanleitung Seite 15... -
Seite 16: Netzkabel In Serienschaltung
NETZKABEL IN SERIENSCHALTUNG Mit dieser Funktion können Sie über die IEC-Eingangs- und Ausgangsbuchsen die Geräte miteinander verbinden. Es können maximal 10 Geräte angeschlossen werden. Bei mehr als 10 Geräten benötigen Sie eine weitere Schukosteckdose. Verwenden Sie die gleichen Geräte. NIEMALS verschiedene Gerätetypen verwenden! AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. -
Seite 17: Technische Daten
TECHNISCHE DATEN Modell: Flat Par TW12 Stromversorgung: 100 V ~ 240 V / 50~60 Hz LEDs: 12 x 5 W, 3-in-1 Tri-LEDs Abstrahlwinkel: 40 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 61 W Netzkabel in Serienschaltung: maximal 10 Geräte Sicherung: Gewicht: 7 lbs./ 3,25 kg... -
Seite 18: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 19 A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par TW12 Bedienungsanleitung Seite 19...
- Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par TW12 Bedienungsanleitung Seite 20...
