INBETRIEBNAHME

Stromzufuhr: Der Dekker von American DJ® enthält ein elektronisches Vorschaltgerät, das automatisch die
Stromspannung erkennt, sobald es an die Stromquelle angeschlossen wird. Mit dem elektronischen
Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit
kann überall angeschlossen werden. Vergewissern Sie sich außerdem, dass die nur die dem Gerät
beigefügten I.E.C. Stromkabel benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das zur Kommunikation
zwischen intelligenten Scheinwerfern und der Steuerung benutz wird. Der DMX-Controller sendet DMX
Steuerungsdaten von dem Controller zu dem Scheinwerfer. DMX Daten werden als serielle Daten von
Scheinwerfer zu Scheinwerfer via DATA „IN" und DATA „OUT" Cinch-Anschlüssen verschickt. Diese
Anschlüsse befinden sich auf allen DMX-Scheinwerfern (auf den meisten Controllern befinden sich nur DATA
„OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller DMX konform sind. Um den korrekten DMX-Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX-
Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1 bestimmten DATEN zu
verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (für den DMX-Betrieb): Der Dekker kann als 2-Kanal-DMX-Einheit
oder als 8-Kanal-DMX-Einheit benutzt werden. Die DMX-Adresse wird elektronisch auf dem Paneel der
Rückseite des Geräts eingestellt. Ihre Anlage und Ihr DMX-Controller benötigen
zugelassene DMX512-Datenkabel
Datenausgang. Wir empfehlen Accu-Cable DMX Kabel. Vergewissern Sie sich, wenn Sie
Ihre eigenen Kabel herstellen, dass Sie abgeschirmte 110-120 Ohm Standardkabel nutzen
(diese Kabel können in fast allen professionellen Geschäften für Ton- und Lichttechnik
gekauft werden). Ihre Kabel sollten einen männlichen und einen weiblichen Cinchstecker an
jeweils einen der beiden Enden haben. Achten Sie außerdem darauf, dass DMX Kabel
eingeschleift sein müssen und sich nicht teilen dürfen.

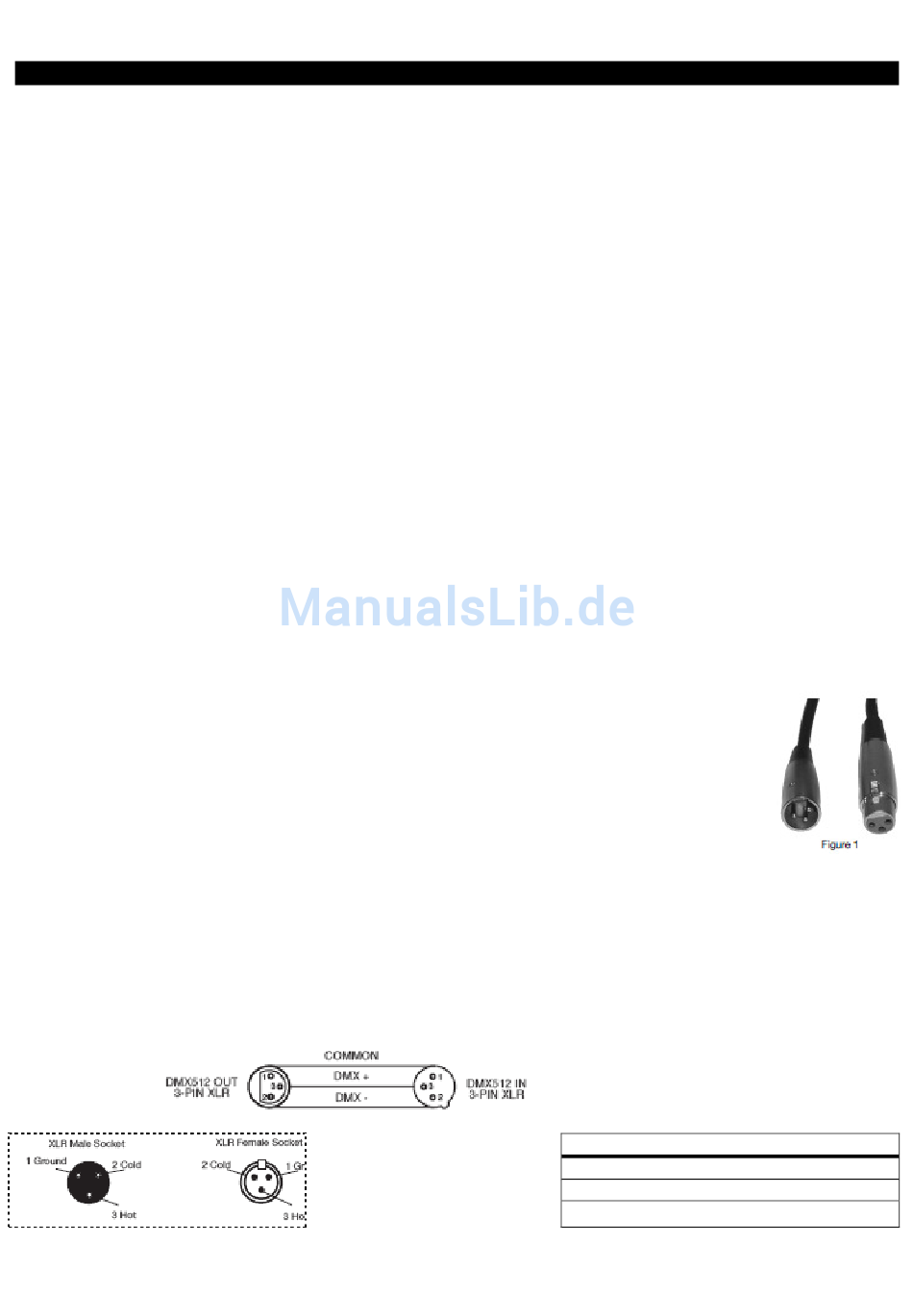

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
mit 110Ohm
A.D.J. Supply Europe B.V. – www.americandj.eu – Dekker™ Bedienungsanleitung Seite 6
für den Dateneingang
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = Data Compliment (negativ)
Pin3 = Data True (positiv)
und den
