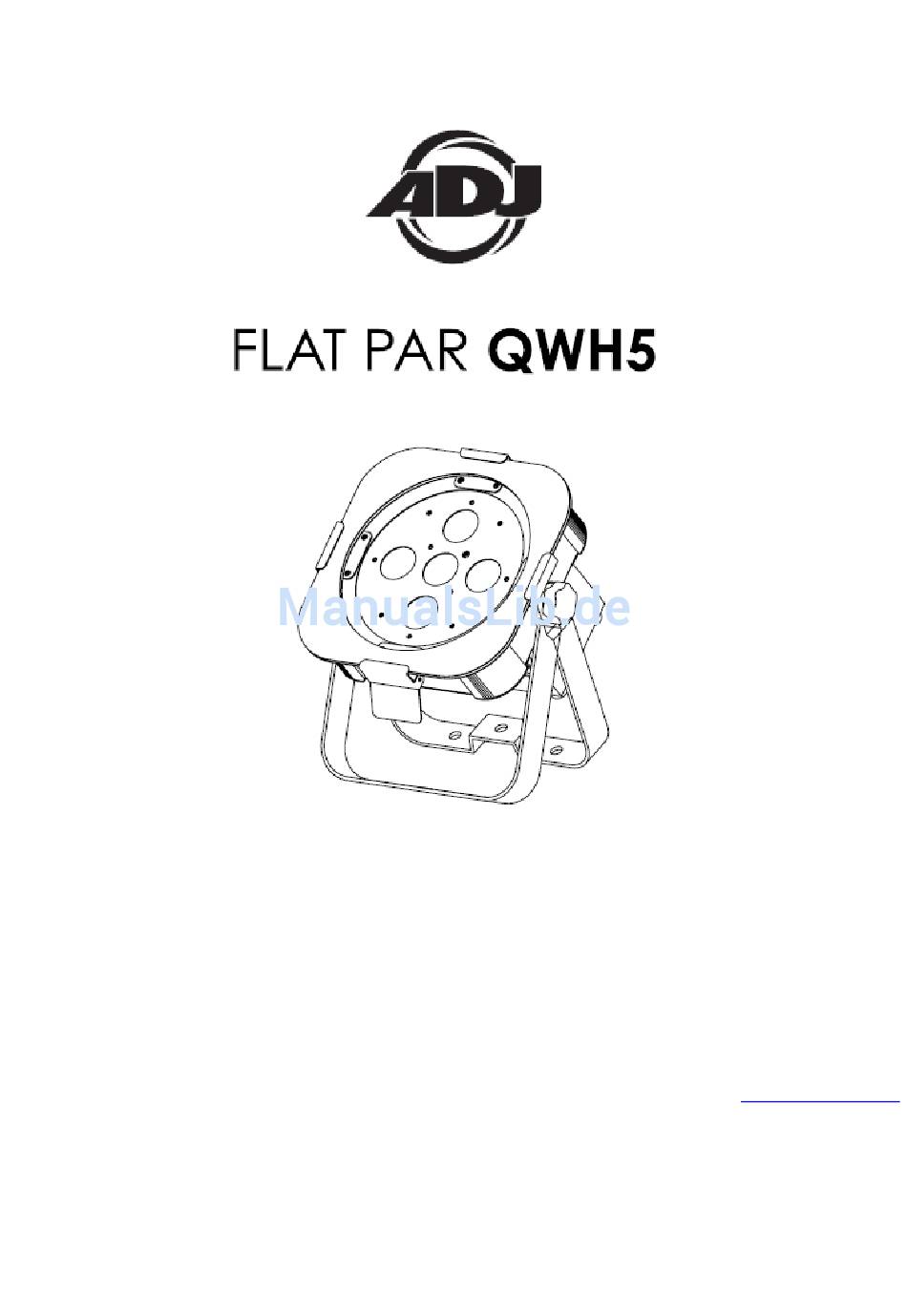

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu überarbeitet: 3/12...
-
Seite 2: Inhaltsverzeichnis
EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 3 EINRICHTUNG DES GERÄTS .............................. 4 BETRIEBSANWEISUNG ................................ 6 NETZKABEL IN REIHENSCHALTUNG ............................ 8 BETRIEB DES ADJ LED RC ................................. 8 1‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 2‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 0 3‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 4‐KANAL‐MODUS ‐ DMX‐WERTE & EIGENSCHAFTEN ...................... 1 1 ... -
Seite 3: Einleitung
• 3-poliger DMX-Anschluss • 8 DMX-Modi: 1-Kanal-Modus, 2-Kanal-Modus, 3-Kanal-Modus, 4-Kanal-Modus, 5-Kanal-Modus, 6-Kanal- Modus, 7-Kanal-Modus und 8-Kanal-Modus. • kompatibel mit der Fernbedienung LED RC 2 von ADJ (separat erhältlich) • Stromzuführung in Reihenschaltung (Siehe Seite 8) SICHERHEITSHINWEISE Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. -
Seite 4: Einrichtung Des Geräts
EINRICHTUNG DES GERÄTS Stromversorgung: Der Flat Par QWH5 von American DJ® verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 5 Modi finden Sie auf Seite 7. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite EINRICHTUNG DES GERÄTS (Fortsetzung) des Flat Par QWH5 eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten Sie sichergehen, dass dies standardmäßige, abgeschirmte 110 –...
-
Seite 6: Betriebsanweisung
DMX 512-Controller wie etwa dem American DJ® Show Designer™ ansteuern. Musiksteuerungs-Modus: In diesem Modus reagiert der Flat Par QWH5 auf Musik. Sie können aus 16 vorinstallierten Musiksteuerungs- Programmen auswählen. Die Musikempfindlichkeit lässt sich ebenfalls einstellen. 1. Stecken Sie das Gerät an, und drücken Sie die MODE-Taste, bis "SOXX" angezeigt wird. "XX" steht für den aktuell angezeigten Musiksteuerungs-Modus (1-16). - Seite 7 • AJXX = Farbwechsel-Modus; es kann aus 16 Farbwechsel-Modi ausgewählt werden. Mit den Tasten UP und DOWN scrollen Sie durch die verschiedenen Auto-Wechsel-Modi. BETRIEBSANWEISUNG (Fortsetzung) • A-JF = Beide Modi, also Farb-Fade und Farbwechsel, werden zusammen betrieben. 2. Nachdem Sie den gewünschten Auto-Modus ausgewählt haben, betätigen Sie die SET UP-Taste, bis "SP.XX"...
-
Seite 8: Netzkabel In Reihenschaltung
Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotempfängers verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der LED RC 2-Fernbedienung von ADJ ansteuern. Auf der folgenden Seite finden Sie Informationen über die Steuerungen und Funktionen der LED RC 2 von ADJ. -
Seite 9: Dmx Mode
Infrarotempfänger des Geräts. Für Informationen zum Aktivieren des Empfängers, lesen Sie bitte die Anweisungen auf Seite 8. BLACKOUT - Wenn Sie diese Taste drücken, verdunkelt sich das Gerät. BETRIEB DES ADJ LED RC (Fortsetzung) PROGRAM SELECTION - Mit dieser Taste können Sie auf die 4 integrierten Modi zugreifen: Statischer Farb- Modus, Farb-Fade-Modus, Farbänderungs-Modus und Farb-Fade- plus Farbänderungs-Modus zusammen. -
Seite 10: 1-Kanal-Modus - Dmx-Werte & Eigenschaften
2. Nachdem Sie den gewünschten Modus ausgewählt haben, weisen Sie die DMX-Adresse dem Gerät zu, indem Sie auf die Taste S drücken. Sobald die Taste S gedrückt ist, BETRIEB DES ADJ LED RC (Fortsetzung) blinkt die LED 2 bis 3-mal und alle roten LEDs leuchten auf. Mit den Nummerntasten geben Sie nun die gewünschte Adresse ein. -
Seite 11: 3-Kanal-Modus - Dmx-Werte & Eigenschaften
3-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion FARBTÖNE 1 - 255 (Vergl. Sie 1-Kanal-DMX-Modus für Farben) 1 - 255 DIMMER 0% - 100% STROBE 0 - 15 16 - 255 STROBE LANGSAM-SCHNELL 4-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100%... -
Seite 12: 7-Kanal-Modus - Dmx-Werte & Eigenschaften
6-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) BLAU 1 - 255 0% - 100% WEISS 1 - 255 0% - 100% MASTER-DIMMER 1 - 255 0% - 100% FARBTÖNE 0 - 14 KEINE FUNKTION 15 - 29 30 - 44 45 - 59 GRÜN 60 - 74... -
Seite 13: 8-Kanal-Modus - Dmx-Werte & Eigenschaften
8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN Kanal Wert Funktion 1 - 255 0% - 100% 1 - 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 WEISS 0% - 100% 1 - 255 MASTER-DIMMER 0% - 100% STROBE-/PROGRAMMGESCHWINDIGKEIT/ MUSIKEMPFINDLICHKEIT 0 - 15... - Seite 14 8-KANAL-MODUS - DMX-WERTE & EIGENSCHAFTEN (Fortsetzung) FARBTÖNE UND MODI 1 - 255 FARBTÖNE (Vergleichen Sie 1-Kanal-DMX-Modus für Farben) FARBWECHSEL-MODUS 0 - 15 FARBWECHSEL 1 16 - 31 FARBWECHSEL 2 32 - 47 FARBWECHSEL 3 48 - 63 FARBWECHSEL 4 64 - 79 FARBWECHSEL 5 80 - 95...
-
Seite 15: Photometrisches Diagramm
PHOTOMETRISCHES DIAGRAMM MONTAGE Der Flat Par QWH5 ist in drei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend, seitlich an einem Gerüstelement angebracht und in normaler Position auf ebenem Untergrund. Das Gerät muss mit einer Befestigungsschelle (nicht im Lieferumfang enthalten) befestigt werden, die am mitgelieferten Befestigungsbügel montiert wird. -
Seite 16: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Ziehen Sie das Netzkabel vom Gerät ab. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 17: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: Flat Par QWH5 Stromversorgung: 100V ~ 240V/50~60Hz LEDs: 4-in-1 LEDs mit 5 x 5 W Abstrahlwinkel: 40 Grad Arbeitsposition: Jede sichere und geschützte Position Leistungsaufnahme: 34 W Netzkabel in Reihenschaltung: maximal 18 Geräte Sicherung: Gewicht: 6lbs./ 2,5 kg Abmessungen: 10,75”(L) x 9”(B) x 4.5”(H) -
Seite 18: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
ROHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QWH 5 Bedienungsanleitung Seite 19 ... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Flat Par QWH 5 Bedienungsanleitung Seite 20 ...
