INBETRIEBNAHME

Stromzufuhr: Der Quad Phase™ von American DJ® enthält ein elektronisches Vorschaltgerät, das
automatisch die Stromspannung erkennt, sobald es an die Stromquelle angeschlossen wird. Mit dem
elektronischen Vorschaltgerät müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen,
diese Einheit kann überall angeschlossen werden. Vergewissern Sie sich außerdem, dass die nur die dem
Gerät beigefügten I.E.C. Stromkabel benutzen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein internationales Steuerprotokoll, das von den meisten
Herstellern von Audio- und Beleuchtungsgeräten als eine Form der Kommunikation zwischen intelligenten
Scheinwerfern und der Steuerung benutz wird. Der DMX-Controller sendet DMX-Steuerungsdaten von dem
Controller zu dem Scheinwerfer. DMX-Daten werden als serielle Daten von Scheinwerfer zu Scheinwerfer via
DATA „IN" und DATA „OUT" Cinch-Anschlüssen verschickt. Diese Anschlüsse befinden sich auf allen DMX-
Scheinwerfern (auf den meisten Controllern befinden sich nur DATA „OUT" Anschlüsse).
DMX-512 Verlinkung: DMX ist ein Protokoll, das es ermöglicht, alle Typen und Modelle verschiedener
Hersteller zu verbinden und durch einen einzigen Controller zu steuern - sofern alle Scheinwerfer und der
Controller mit DMX konform sind. Um den korrekten DMX-Datentransfer bei der Nutzung mehrerer DMX-
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu nutzen. Die Reihenfolge, in
der die Scheinwerfer in der DMX-Verkettung verbunden werden, hat keinen Einfluss auf die DMX-Adressen.
Zum Beispiel: Wenn einem Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX-Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein Scheinwerfer die DMX-
Adresse 1 zugeteilt bekommt, weiß die Steuerung, wohin die für die Adresse 1 bestimmten DATEN zu
verschicken sind, unabhängig davon, wo sie in der DMX-Verkettung positioniert ist.

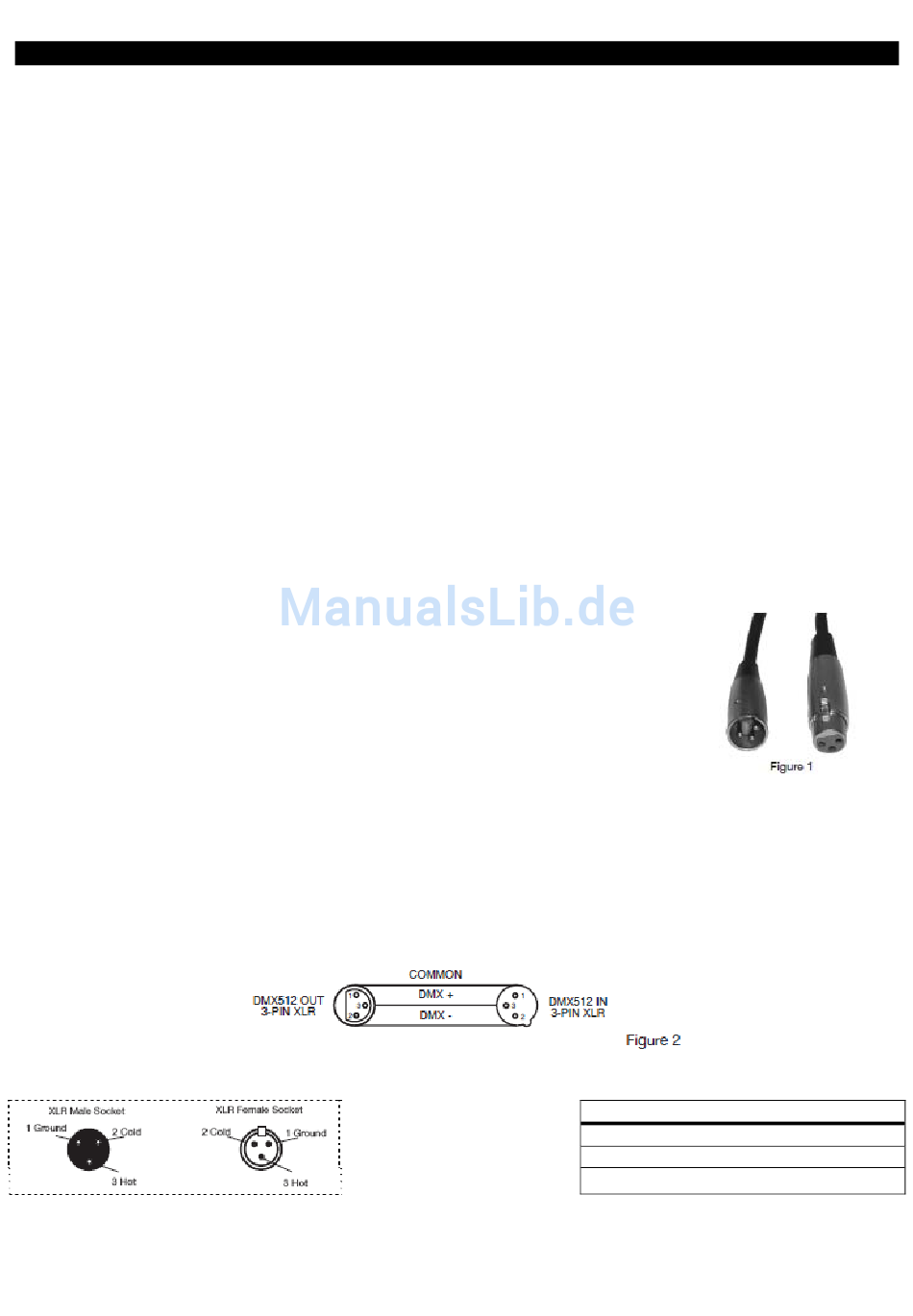

Datenkabel (DMX Kabel) Anforderungen (Für den DMX und Master/Slave Betrieb): Der Quad Phase™
kann mithilfe des DMX-512 Steuerprotokolls gesteuert werden. Der Quad Phase™ ist ein Gerät mit vier DMX-
Kanälen. Die DMX-Adresse wird elektronisch auf dem Paneel der Rückseite des
Geräts eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen zugelassene DMX-512-
Datenkabel mit 110Ohm für den Dateneingang und den Datenausgang (Abbildung 1).
Wir empfehlen Accu-Cable DMX-Kabel. Vergewissern Sie sich, wenn Sie Ihre eigenen
Kabel herstellen, dass Sie abgeschirmte 110-120 Ohm Standardkabel nutzen. (Diese
Kabel können in fast allen professionellen Geschäften für Ton- und Lichttechnik
gekauft werden.) Ihre Kabel sollten einen männlichen und einen weiblichen
Cinchstecker an jeweils einen der beiden Enden haben. Achten Sie außerdem darauf,
dass DMX-Kabel eingeschleift sein müssen und sich nicht teilen dürfen.
Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen Kabel herstellen. Benutzen
Sie nicht die Erdungsöse des Cinchsteckers. Sie dürfen weder die Abschirmleitung des Kabels mit der
Erdungsöse verbinden, noch dürfen Sie es zulassen, dass die Abschirmleitung das Cinch-Gehäuse berührt.
Das Erden des Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
Abbildung 3
A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Phase Bedienungsanleitung Seite 5
CINCH PIN Konfiguration
Pin1 = Erdung
Pin2 = negative Signalader (negativ)
Pin3 = positive Signalader (positiv)
