Sonnenschutz; Kanaladapter - MSA PrimaX IR Gebrauchsanleitung

Zubehör
Zur leichteren Kalibrierung bei der Verwendung des Durchflussadapters ist ein
Drei-Wege-Druckknopfventil erhältlich. Das Messgas und das Kalibriergas können
an diesem Ventil angeschlossen werden, und der Benutzer hält den Druckknopf ge-
drückt, um auf das Kalibriergas umzuschalten.
Verwenden Sie beim Einsatz des Durchflussadapters eine Gasdurchflussmenge
von 1,5 l/min, um die in Kapitel 6 aufgeführten Ansprechzeiten zu erreichen.
Die Verwendung des Durchflussadapters kann je nach Gasdurchfluss-
menge und Systemgestaltung die Ansprechzeit verlängern.
7.2

Sonnenschutz

Der Sonnenschutz ist eine Platte aus Edelstahl 316, die den Sensor vor direktem
Sonnenlicht und starkem Temperaturanstieg schützt.

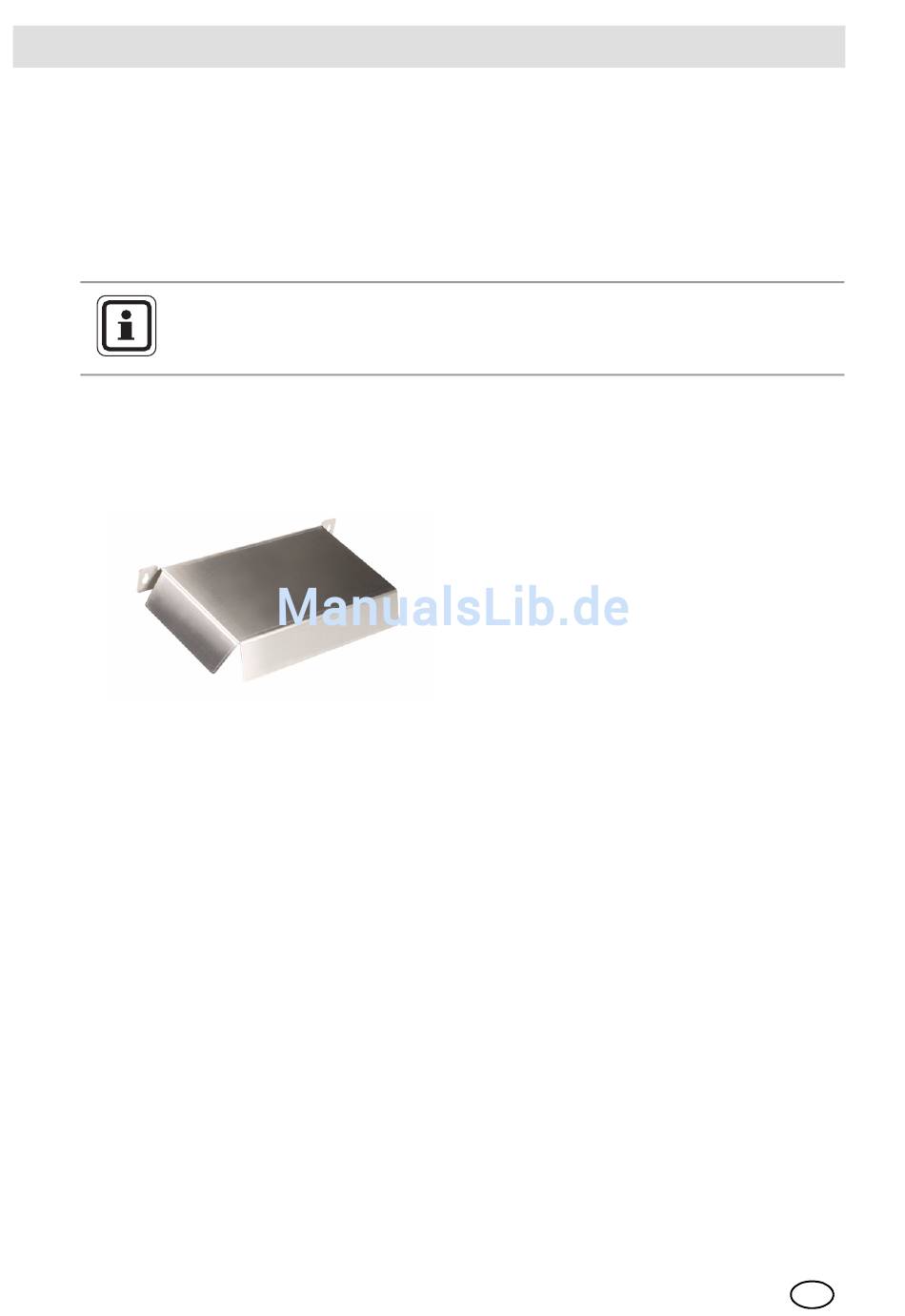

Bild 23 Sonnenschutz
7.3

Kanaladapter

Die Überwachung von Gas in Luftkanälen erfolgt mithilfe dieses Kanaladapters.
Installieren Sie den Sensor an einem zur Wartung geeigneten Ort, an dem er einer
typischen Probe und nicht außergewöhnlich hohen Durchflussmengen, starken
Verwirbelungen, Höchsttemperaturen und einer großen Menge von Partikeln aus-
gesetzt ist.
Bei der Installation muss auf die Durchflussrichtung im Kanal entsprechend Abb.24
geachtet werden.
Die Kalibrierung des Gerätes bei Montage in einem Luftkanal muss mit der HART-
Schnittstelle durchgeführt werden. Führen Sie nach Beginn der Kalibrierung die Ka-
librierungsgase über den Schlauchanschlussstutzen zu. Stellen Sie sicher, dass
der Kanal frei von allen Gasen ist, auf die der Sensor anspricht, und die Kanal-
durchflussmenge unter 1 m/s liegt. Wenn im Kanal brennbares Kohlenwasserstoff-
gas vorhanden ist, muss der Sensor während der Kalibrierung vom Kanal entfernt
werden. Der Sensor kann von der Kanalmontageplatte mithilfe von vier Schrauben
entfernt werden.
