Das Gerät verfügt über 4 Leitungen, die verwendet werden können. In der folgen-
den Tabelle werden die Beschreibungen der Leitungsfarben aufgeführt:
Beschreibung der Leitungsfarben
Leitungsfarbe
Rot
Gelb
Weiß
Grün/Gelb
Der Widerstand zwischen der weißen Leitung [Gleichstrom (-)] und der gelben Lei-
tung [4- bis 20-mA-Stromquelle] darf maximal [Leitungswiderstand und Lastwider-
stand] 500 Ohm betragen.
Es wird eine externe Stromquelle benötigt. Verwenden Sie eine hochwertige,
rauscharme Gleichstromversorgung. Im folgenden Plan erhalten Sie genauere In-
formationen zu Stromversorgung und Anschlüssen:

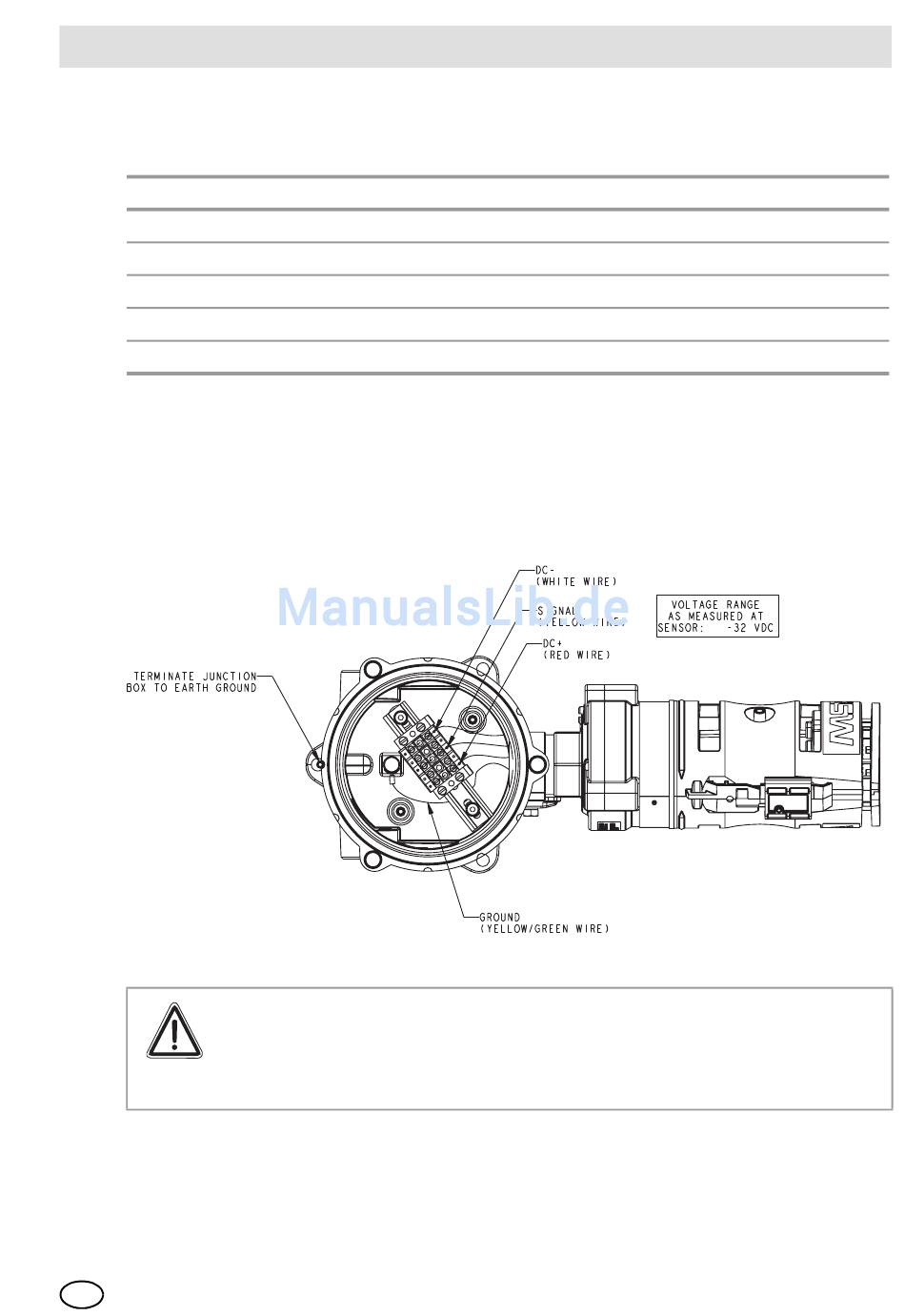

Bild 7 Anschlussplan für den Sensor
Achtung!
Vor dem Anschluss des Gerätes müssen alle stromführenden Kabel
zum Gerät gelöst oder isoliert werden, andernfalls besteht die Gefahr ei-
nes Stromschlags.
DE
Beschreibung
24 V DC [DC +]
4-20 mA Quelle [SIG]
0 V DC [DC -]
Erdung Masse
PrimaX IR
Installation
