MSA PrimaX IR Gebrauchsanleitung Seite 17

MSA
(1) Installieren Sie die Montageplatte und das Anschlussgehäuse, indem Sie die
Plattenbohrungen als Bohrschablone verwenden.

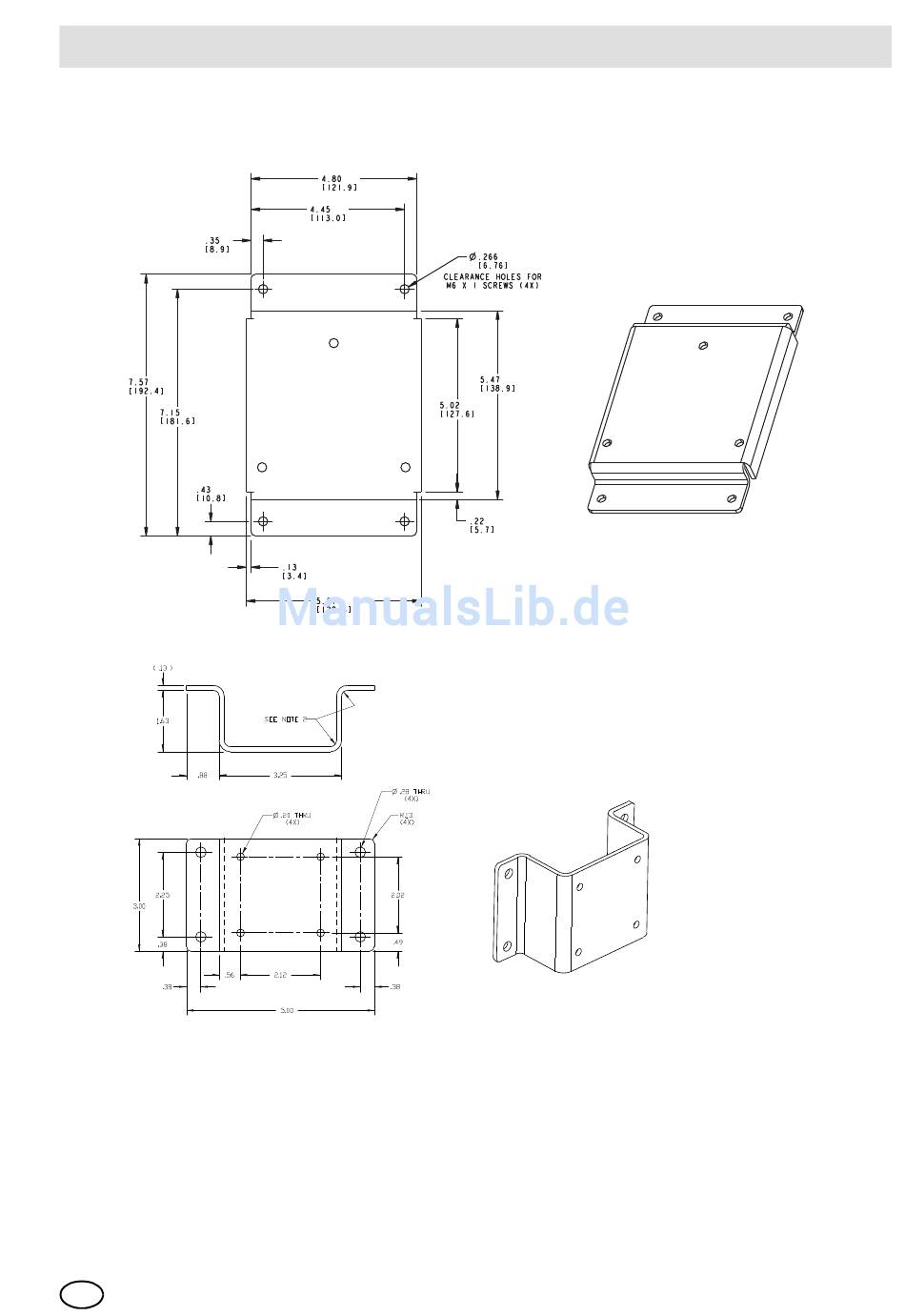

Bild 5 Montageplatte für Aluminiumanschlussgehäuse
Bild 6 Montageplatte für Edelstahlanschlussgehäuse
(2) Wenn Sie kein Anschlussgehäuse von MSA einsetzen, verwenden Sie die
Maßzeichnung in Abb. 2, um einen ausreichenden Abstand sicherzustellen.
Stellen Sie sicher, dass die Umgebungsschutzvorrichtung leicht entfernt und
wieder installiert werden kann.
(3) Die optimale Ausrichtung für das Gerät ist horizontal.
DE
PrimaX IR
Installation
17
