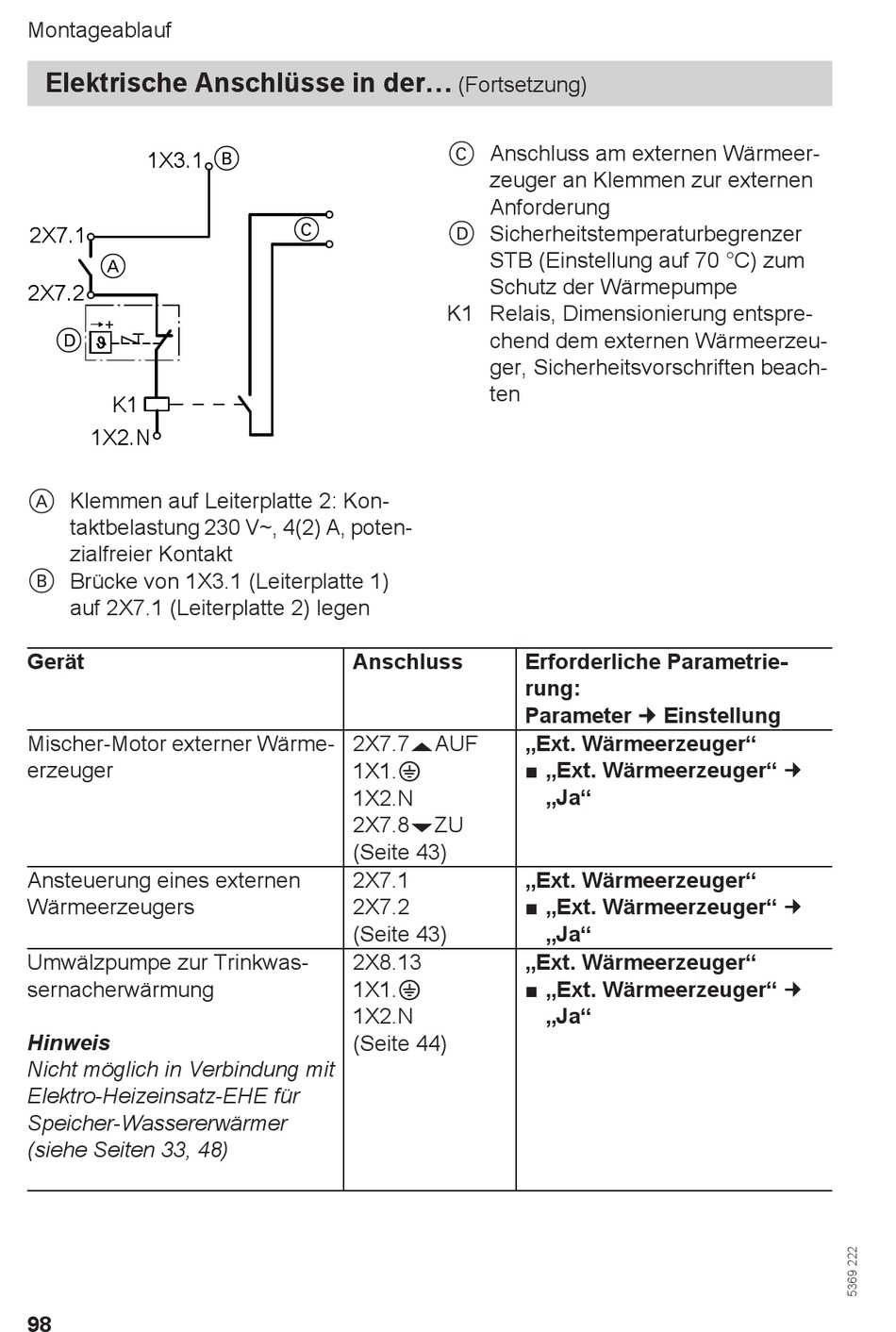

Montageablauf
Elektrische Anschlüsse in der...
1X3.1
2X7.1
A
2X7.2
D
K1
1X2.N
A Klemmen auf Leiterplatte 2: Kon-
taktbelastung 230 V~, 4(2) A, poten-
zialfreier Kontakt
B Brücke von 1X3.1 (Leiterplatte 1)
auf 2X7.1 (Leiterplatte 2) legen
Gerät
Mischer-Motor externer Wärme-
erzeuger
Ansteuerung eines externen
Wärmeerzeugers
Umwälzpumpe zur Trinkwas-
sernacherwärmung
Hinweis
Nicht möglich in Verbindung mit
Elektro-Heizeinsatz-EHE für
Speicher-Wassererwärmer
(siehe Seiten 33, 48)
98
B
C
Anschluss
2X7.7VAUF
1X1.?
1X2.N
2X7.8vZU
(Seite 43)
2X7.1
2X7.2
(Seite 43)
2X8.13
1X1.?
1X2.N
(Seite 44)
(Fortsetzung)
C Anschluss am externen Wärmeer-
zeuger an Klemmen zur externen
Anforderung
D Sicherheitstemperaturbegrenzer
STB (Einstellung auf 70 °C) zum
Schutz der Wärmepumpe
K1 Relais, Dimensionierung entspre-
chend dem externen Wärmeerzeu-
ger, Sicherheitsvorschriften beach-
ten
Erforderliche Parametrie-
rung:
Parameter Ó Einstellung
„Ext. Wärmeerzeuger"
■ „Ext. Wärmeerzeuger" Ó
„Ja"
„Ext. Wärmeerzeuger"
■ „Ext. Wärmeerzeuger" Ó
„Ja"
„Ext. Wärmeerzeuger"
■ „Ext. Wärmeerzeuger" Ó
„Ja"
