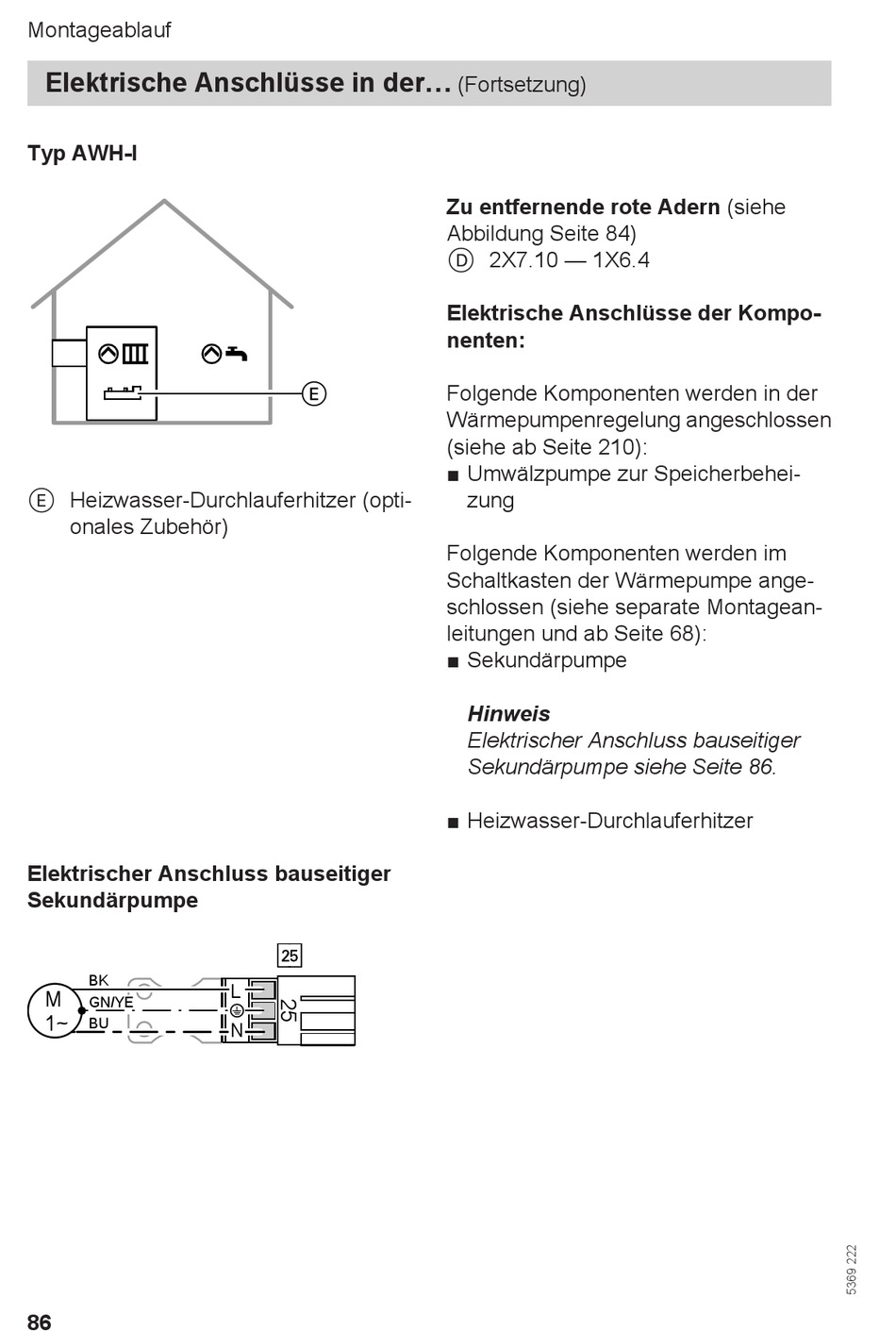

Montageablauf
Elektrische Anschlüsse in der...
Typ AWH-I
E Heizwasser-Durchlauferhitzer (opti-
onales Zubehör)
Elektrischer Anschluss bauseitiger
Sekundärpumpe
BK
M
GN/YE
1~
BU
86
L
N
(Fortsetzung)
Zu entfernende rote Adern (siehe
Abbildung Seite 84)
D 2X7.10 — 1X6.4
Elektrische Anschlüsse der Kompo-
nenten:
Folgende Komponenten werden in der
Wärmepumpenregelung angeschlossen
(siehe ab Seite 210):
■ Umwälzpumpe zur Speicherbehei-
zung
Folgende Komponenten werden im
Schaltkasten der Wärmepumpe ange-
schlossen (siehe separate Montagean-
leitungen und ab Seite 68):
■ Sekundärpumpe
Hinweis
Elektrischer Anschluss bauseitiger
Sekundärpumpe siehe Seite 86.
■ Heizwasser-Durchlauferhitzer
