Einzelteillisten

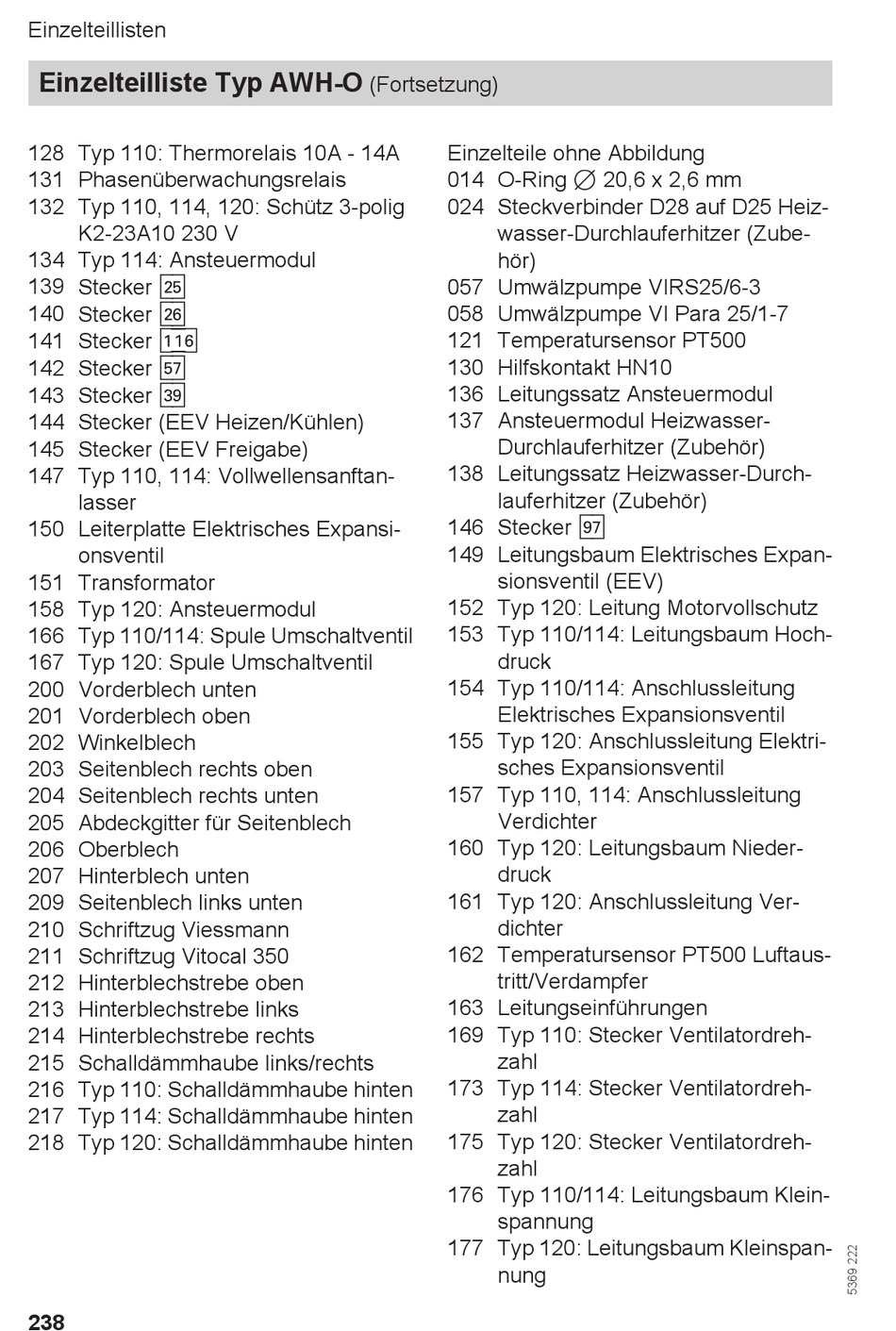

Einzelteilliste Typ AWH-O
128 Typ 110: Thermorelais 10A - 14A
131 Phasenüberwachungsrelais
132 Typ 110, 114, 120: Schütz 3-polig
K2-23A10 230 V
134 Typ 114: Ansteuermodul
139 Stecker sG
140 Stecker sH
141 Stecker aYH
142 Stecker gJ
143 Stecker dL
144 Stecker (EEV Heizen/Kühlen)
145 Stecker (EEV Freigabe)
147 Typ 110, 114: Vollwellensanftan-
lasser
150 Leiterplatte Elektrisches Expansi-
onsventil
151 Transformator
158 Typ 120: Ansteuermodul
166 Typ 110/114: Spule Umschaltventil
167 Typ 120: Spule Umschaltventil
200 Vorderblech unten
201 Vorderblech oben
202 Winkelblech
203 Seitenblech rechts oben
204 Seitenblech rechts unten
205 Abdeckgitter für Seitenblech
206 Oberblech
207 Hinterblech unten
209 Seitenblech links unten
210 Schriftzug Viessmann
211 Schriftzug Vitocal 350
212 Hinterblechstrebe oben
213 Hinterblechstrebe links
214 Hinterblechstrebe rechts
215 Schalldämmhaube links/rechts
216 Typ 110: Schalldämmhaube hinten
217 Typ 114: Schalldämmhaube hinten
218 Typ 120: Schalldämmhaube hinten
238
(Fortsetzung)
Einzelteile ohne Abbildung
014 O-Ring 7 20,6 x 2,6 mm
024 Steckverbinder D28 auf D25 Heiz-
wasser-Durchlauferhitzer (Zube-
hör)
057 Umwälzpumpe VIRS25/6-3
058 Umwälzpumpe VI Para 25/1-7
121 Temperatursensor PT500
130 Hilfskontakt HN10
136 Leitungssatz Ansteuermodul
137 Ansteuermodul Heizwasser-
Durchlauferhitzer (Zubehör)
138 Leitungssatz Heizwasser-Durch-
lauferhitzer (Zubehör)
146 Stecker lJ
149 Leitungsbaum Elektrisches Expan-
sionsventil (EEV)
152 Typ 120: Leitung Motorvollschutz
153 Typ 110/114: Leitungsbaum Hoch-
druck
154 Typ 110/114: Anschlussleitung
Elektrisches Expansionsventil
155 Typ 120: Anschlussleitung Elektri-
sches Expansionsventil
157 Typ 110, 114: Anschlussleitung
Verdichter
160 Typ 120: Leitungsbaum Nieder-
druck
161 Typ 120: Anschlussleitung Ver-
dichter
162 Temperatursensor PT500 Luftaus-
tritt/Verdampfer
163 Leitungseinführungen
169 Typ 110: Stecker Ventilatordreh-
zahl
173 Typ 114: Stecker Ventilatordreh-
zahl
175 Typ 120: Stecker Ventilatordreh-
zahl
176 Typ 110/114: Leitungsbaum Klein-
spannung
177 Typ 120: Leitungsbaum Kleinspan-
nung
