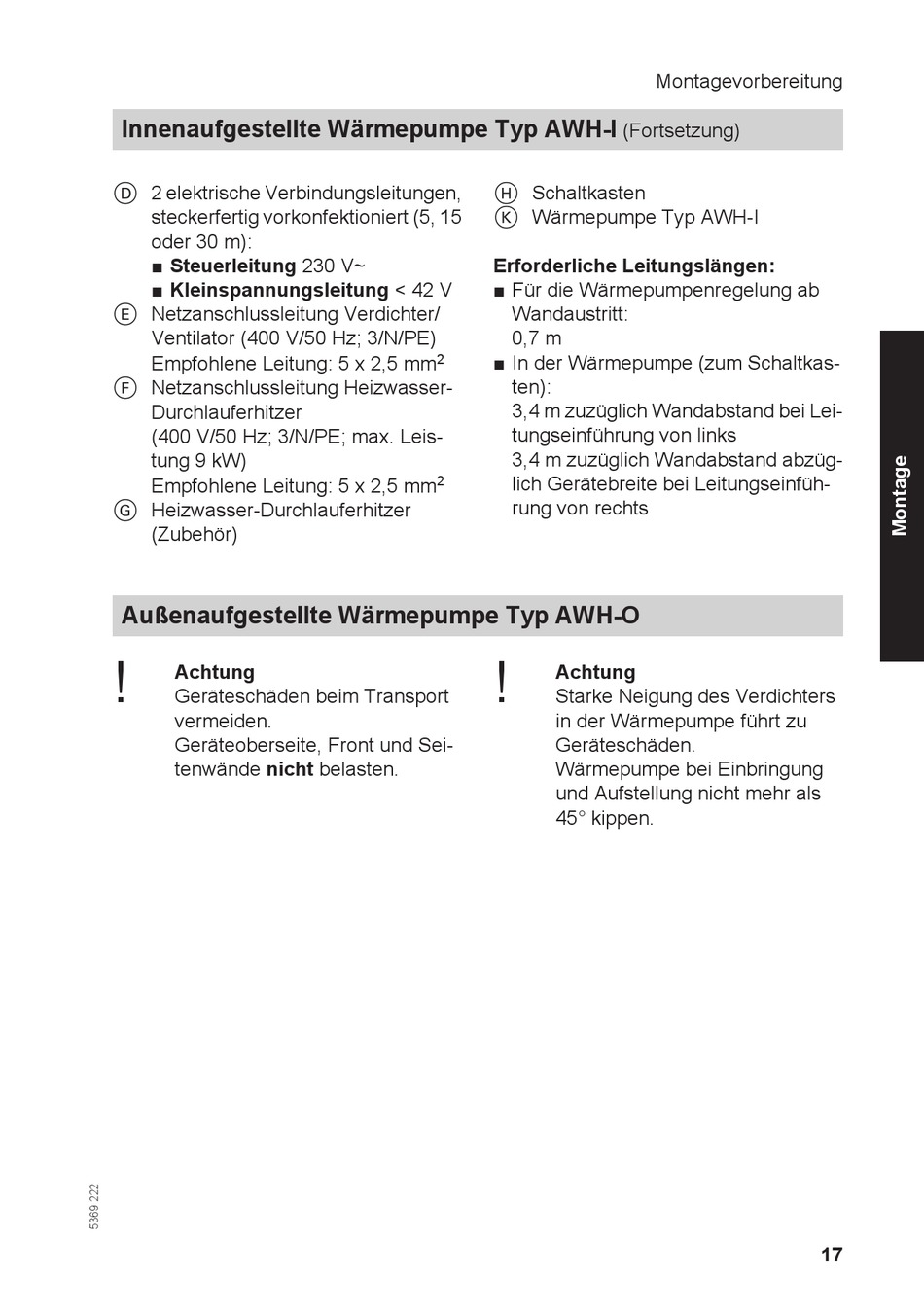

Innenaufgestellte Wärmepumpe Typ AWH-I
D 2 elektrische Verbindungsleitungen,
steckerfertig vorkonfektioniert (5, 15
oder 30 m):
■ Steuerleitung 230 V~
■ Kleinspannungsleitung < 42 V
E Netzanschlussleitung Verdichter/
Ventilator (400 V/50 Hz; 3/N/PE)
Empfohlene Leitung: 5 x 2,5 mm
F Netzanschlussleitung Heizwasser-
Durchlauferhitzer
(400 V/50 Hz; 3/N/PE; max. Leis-
tung 9 kW)
Empfohlene Leitung: 5 x 2,5 mm
G Heizwasser-Durchlauferhitzer
(Zubehör)
Außenaufgestellte Wärmepumpe Typ AWH-O
!
Achtung
Geräteschäden beim Transport
vermeiden.
Geräteoberseite, Front und Sei-
tenwände nicht belasten.
H Schaltkasten
K Wärmepumpe Typ AWH-I
Erforderliche Leitungslängen:
■ Für die Wärmepumpenregelung ab
Wandaustritt:
0,7 m
2
■ In der Wärmepumpe (zum Schaltkas-
ten):
3,4 m zuzüglich Wandabstand bei Lei-
tungseinführung von links
3,4 m zuzüglich Wandabstand abzüg-
lich Gerätebreite bei Leitungseinfüh-
2
rung von rechts
!
Achtung
Starke Neigung des Verdichters
in der Wärmepumpe führt zu
Geräteschäden.
Wärmepumpe bei Einbringung
und Aufstellung nicht mehr als
45° kippen.
Montagevorbereitung
(Fortsetzung)
17
