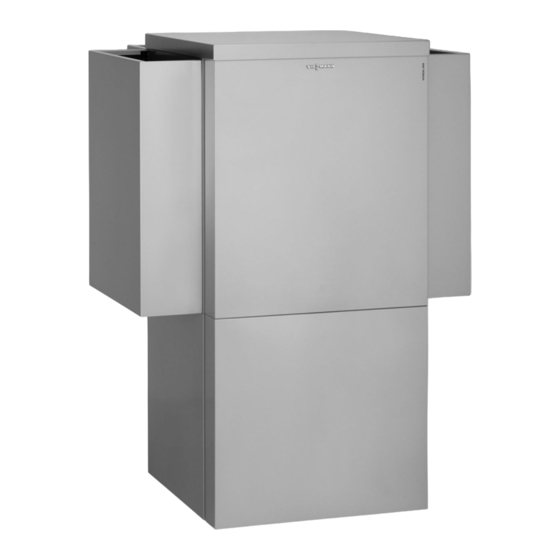

Viessmann Vitocal 350-A Typ AWHI 351.A Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Wärmepumpen
  5. Vitocal 350-A Typ AWHI 351.A
  6. Montage- und serviceanleitung
Viessmann Vitocal 350-A Typ AWHI 351.A Montage- Und Serviceanleitung

Viessmann Vitocal 350-A Typ AWHI 351.A Montage- Und Serviceanleitung

Luft/wasser-wärmepumpe mit elektrischem antrieb, 400 v
Vorschau ausblenden Andere Handbücher für Vitocal 350-A Typ AWHI 351.A:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocal 350-A Typ AWHI 351.A

Inhaltszusammenfassung für Viessmann Vitocal 350-A Typ AWHI 351.A

  • Seite 2 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 350-A Typ AWHI 351.A Typ AWHO 351.A Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 400 V~ VITOCAL 350-A Bitte aufbewahren! 5681878 DE 11/2017...

  • Seite 3: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 4: Sicherheitshinweise

    Funktion gefährdet den siche- Anlage geprüft wurden, können die Funktion ren Betrieb der Anlage. beeinträchtigen. Der Einbau nicht zugelassener Defekte Bauteile müssen durch Viessmann Ori- Komponenten sowie nicht genehmigte Änderun- ginalteile ersetzt werden. gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän-...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. 2. Montagevorbereitung Allgemeine Hinweise elektrischer Anschluss ......... Innenaufgestellte Wärmepumpe ............Anforderungen an den Aufstellraum ........... ■ Aufstellung ..................■ Anschlüsse ..................12 ■ Außenaufgestellte Wärmepumpe ............13 Anforderungen an die Aufstellung ............
  • Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Sensoren prüfen ................. 81 ■ Sicherungen prüfen ................82 ■ 6. Einzelteilliste Typ AWHI Übersicht der Baugruppen ..............83 351.A Gehäuse ....................84 Vorderbleche ..................84 ■ Seitenbleche ..................86 ■ Sonstige ....................88 ■ Luftmodul ....................90 Wärmepumpenregelung ................

  • Seite 7: Bestimmungsgemäße Verwendung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 8: Produktinformation

    Bei Typ AWHI kann die Sekundärpumpe in die Wärme- pumpe eingebaut werden. Die übrigen Komponenten Anlagenbeispiele werden außerhalb des Geräts montiert. Bei Typ AWHO werden die hydraulischen Komponen- Verfügbare Anlagenbeispiele: Siehe www.viessmann- ten zur Versorgung des Sekundärkreises außerhalb schemes.com der Wärmepumpe montiert.

  • Seite 9: Allgemeine Hinweise Elektrischer Anschluss

    Montagevorbereitung Allgemeine Hinweise elektrischer Anschluss Verbindungsleitungen Schaltkasten Wärme- ■ – pumpenregelung: Hinweise ab Seite 34 beachten. Elektrischer Anschluss von Anlagenkomponen- ■ ten (Pumpen, Mischer, Ventile, Meldeeinrichtungen, Schütze, Funktionserweiterungen, Sensoren usw.): Der Anschluss erfolgt in der Wärmepumpenrege- lung. Hinweise ab Seite 39 beachten. Netzanschluss: ■...

  • Seite 10: Montagevorbereitung

    Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Aufstellung Mindestabstände und Maße bei Eckaufstellung Wanddurchführung Ausblasseite Wanddurchführung Ansaugseite Hinweis Innenputz Vor dem Erstellen der Wanddurchbrüche ist die Statik Oberkante fertiger Fußboden des Gebäudes und der Wand zu prüfen. Ggf. muss ein Sturz eingebaut werden. Bei Eckaufstellung (Ausblasung links oder rechts) glei- chen sich die Wanddurchbrüche.
  • Seite 11 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Ausblasseite links Ausblasseite rechts D E F Mindestabstände und Maße bei Wandaufstellung Außenputz Wand Wanddurchführung (aus EPP, kann von außen mit einer Säge auf das passende Maß gekürzt wer- den. Putzstärke beachten!) Kompressionsdichtband und Acryl-Dichtnaht (umlaufend) PU-Schaum (umlaufend) Geräteanschluss-Stutzen Luftkanal Ansaugseite (aus EPP)
  • Seite 12 Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) N x 350 Abb. 3 Maße e und g: Siehe Seite 10. Außenputz Wärmepumpe Geräteanschluss-Stutzen Luftkanal Ausblasseite Wand (aus EPP) Wanddurchführung (aus EPP, kann von außen mit Bogen Luftkanal 90° einer Säge auf das passende Maß gekürzt wer- Trennwand (falls erforderlich): Siehe folgende den.

  • Seite 13: Anschlüsse

    Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Anschlüsse Abb. 4 Maße ohne Verkleidungsbleche: 790 mm x c Durchführungen elektrische Leitungen Kondenswasserablauf Heizwasserrücklauf/Rücklauf Speicher-Wasser- Heizwasservorlauf/Vorlauf Speicher-Wassererwär- erwärmer G 1 (Innengewinde) mer G 1 (Innengewinde) ½ ½ Hinweise Maße in mm Luftaustritt wahlweise links oder rechts ■...

  • Seite 14: Außenaufgestellte Wärmepumpe

    Montagevorbereitung Innenaufgestellte Wärmepumpe (Fortsetzung) Elektrische Leitungen Stromzähler/Hausversorgung Speicher-Wassererwärmer Speichertemperatursensor, Sensorleitung: 2 x 0,75 mm Trinkwasserzirkulationspumpe, Zuleitung: 3 x 1,5 mm Netzanschlussleitung flexibel für Versorgung Heiz- wasser-Durchlauferhitzer (Zubehör): 400 V: 5 x 2,5 mm 230 V: 7 x 2,5 mm Heizwasser-Pufferspeicher Sekundärpumpe, Zuleitung: 3 x 1,5 mm Heizkreispumpe Puffertemperatursensor, Sensorleitung:...

  • Seite 15: Aufstellung

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Aufstellung Mindestabstände ■ Das aus der Luft anfallende Kondenswasser (je nach Temperatur und relativer Luftfeuchte bis zu 20 Liter/h) muss über ein Abwasserrohr DN 40 frostfrei und mit stetigem Gefälle abgeführt werden. Falls möglich den Kondenswasserablauf an eine Drainage oder Kanalisation anschließen.
  • Seite 16 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Maße Fundament: Draufsicht Abb. 7 Wärmepumpe Verlegerichtung nach vorn für Rohr des hydrauli- schen Anschluss-Sets Betonfundament (Dicke 300 mm) bestehend aus: Netzanschlussleitung der Wärmepumpe ■ Betonplatte C25/30, BSt 500 S und M Kanal im Erdreich ■ Bewehrung mit Korb aus Q 257 A allseitig Aussparung im Fundament zur Leitungsdurchfüh- KG-Rohr DN 100 für elektrische Verbindungslei-...
  • Seite 17 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Wärmepumpe Maß Vitocal 350-A, Typ AWHO Betonfundament (Dicke 300 mm) bestehend aus: 351.A10 351.A14 351.A20 Betonplatte C25/30, BSt 500 S und M ■ 1080 1230 1400 Bewehrung mit Korb aus Q 257 A allseitig ■ KG-Rohr DN 100 für elektrische Verbindungslei- tungen zur Wärmepumpenregelung (bauseits): Steuerleitung 230 V~, Kleinspannungsleitung Anschlussmaße hydraulisches Anschluss-Set im...

  • Seite 18: Anschlüsse

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Anschlüsse Abb. 9 Kondenswasserablauf Heizwasserrücklauf G 1 (Innengewinde): ¼ Übergangsstück G 1 auf Rp 1 beiliegend Heizwasservorlauf G 1 (Innengewinde): ¼ ¼ Übergangsstück G 1 auf Rp 1 beiliegend Schalldämmhauben ¼ Maße in mm AWHO 1380 351.A10 AWHO 1530...
  • Seite 19 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Elektrische und hydraulische Leitungen Verlegung der Leitungen im Erdreich und Einführung durch die Außenwand Abb. 10 Betonfundament (Dicke 300 mm) bestehend aus: 2 elektrische Verbindungsleitungen im KG-Rohr Betonplatte C25/30, BSt 500 S und M DN 100 (bauseits), steckerfertig vorkonfektioniert ■...

  • Seite 20: Übergangsverschraubungen: Dn 40 Auf R 1 ¼

    Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Ausdehnungsgefäß mit Sicherheitsgruppe (Zube- Empfehlung: Viessmann Wärmeträgermedium hör) „Tyfocor“ auf Ethylenglykol-Basis verwenden (Fertigge- Abstand Hauswand Fundament: misch bis 19 °C, hellgrün). — − Max. Abstand ist abhängig von der Länge der ■ elektrischen und hydraulischen Verbindungslei- Netzanschlussleitung tungen: Max.
  • Seite 21 Montagevorbereitung Außenaufgestellte Wärmepumpe (Fortsetzung) Verdrahtungsschema Abb. 11 Standard-Anlagenbeispiel Wärmepumpe Umwälzpumpe zur Speicherbeheizung oder 3- Wege-Umschaltventil, Zuleitung (3 x 1,5 mm Kleinspannungsleitung, vorkonfektioniert Trinkwasserzirkulationspumpe, Zuleitung Steuerleitung, vorkonfektioniert Netzanschlussleitung flexibel Sondertarif/Last- (3 x 1,5 mm strom: Abhängig von der Verdichterleistung, Lei- Heizkreispumpe, Zuleitung (3 x 1,5 mm Netzanschlussleitung für Ansteuermodul Heizwas- tungslänge und Verlegeart, z.

  • Seite 22: Montageablauf

    Montageablauf Transportsicherung entfernen Achtung Achtung Geräteschäden beim Transport vermeiden. Nicht entfernte Transportsicherungen führen zu Geräteoberseite, Front und Seitenwände nicht Vibrationen und starker Geräuschentwicklung. belasten. Transportsicherung entfernen und Schrauben wieder eindrehen. Achtung Starke Neigung des Verdichters in der Wärme- pumpe führt zu Geräteschäden. Max.

  • Seite 23: Nur Typ Awhi 351.A: Beiliegende Bodenmatte Einbauen

    Montageablauf Nur Typ AWHI 351.A: Beiliegende Bodenmatte einbauen Abb. 13...

  • Seite 24: Außenbleche Montieren

    Montageablauf Außenbleche montieren Montage am Beispiel Typ AWHI 351.A. Abb. 14 4. Nur bei Typ AWHI 351.A erforderlich.
  • Seite 25 Montageablauf Außenbleche montieren (Fortsetzung) Montage der Seitenbleche bei Luftaustritt links (Auslieferungszustand bei Typ AWHI 351.A) Abb. 15 5. Nur bei Typ AWHI 351.A erforderlich.
  • Seite 26 Montageablauf Außenbleche montieren (Fortsetzung) Montage der Seitenbleche bei Luftaustritt rechts Abb. 16 Hinweis Zum leichteren Einbau können die Ränder der Däm- mung Seitenwand mit Seifenlauge eingerieben wer- den. 5. Nur bei Typ AWHI 351.A erforderlich.
  • Seite 27 Montageablauf Außenbleche montieren (Fortsetzung) Abb. 17...
  • Seite 28 Montageablauf Außenbleche montieren (Fortsetzung) Abb. 18...

  • Seite 29: Nur Typ Awho 351.A: Schalldämmhauben Montieren

    Montageablauf Nur Typ AWHO 351.A: Schalldämmhauben montieren Abb. 19...

  • Seite 30: Oberblech Montieren

    Montageablauf Oberblech montieren Typ AWHI 351.A Typ AWHO 351.A Abb. 21 Abb. 20 Wärmepumpe aufstellen Luftkreis (Primärkreis) anschließen (nur Typ AWHI 351.A) Siehe auch Montagehinweise zur Aufstellung ab 1. Wanddurchführungen in den Mauerdurchbrüchen Seite 9. zentrieren und fachgerecht einputzen. Hinweis 2.
  • Seite 31 Montageablauf Wärmepumpe aufstellen (Fortsetzung) Typ AWHI 351.A: Abb. 22...

  • Seite 32: Hydraulische Anschlüsse

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Typ AWHO 351.A: Abb. 23 Hydraulische Anschlüsse Hinweis In Fußbodenheizkreise muss bauseits ein Tempera- ■ turwächter als Maximaltemperaturbegrenzung für Fußbodenheizung eingebaut werden. ■ Um den Mindest-Volumenstrom sicherzustellen (siehe Technische Daten), muss in jeden Heizkreis (außer Einrohrheizkreisen) ein Überströmventil ein- gebaut werden.

  • Seite 33: Typ Awhi 351.A

    Montageablauf Hydraulische Anschlüsse (Fortsetzung) Hinweise zum Kondenswasserablauf Das aus der Luft anfallende Kondenswasser beträgt ■ je nach Temperatur und relativer Luftfeuchte bis zu 20 Liter/h. ■ Beim Auftauvorgang beträgt die Kondenswasser- menge bis zu 20 Liter innerhalb von 5 min. Kondenswasserablauf (Abwasserrohr DN 40) mit ■...

  • Seite 34: Typ Awho 351.A

    Montageablauf Hydraulische Anschlüsse (Fortsetzung) Typ AWHO 351.A Abb. 25 1. Bauseits passende Öffnungen für die hydrauli- Hinweis schen Leitungen und den Kondenswasser- Falls ein Heizwasser-Durchlauferhitzer vorhanden ist, ablauf in die Dichtmatte schneiden. muss der Vorlauftemperatursensor Sekundärkreis im Heizwasservorlauf nach dem Heizwasser-Durchlaufer- 4.

  • Seite 35: Elektrische Anschlüsse Schaltkasten

    Montageablauf Hydraulische Anschlüsse (Fortsetzung) 4. Leitung zur Wärmepumpenregelung in der Wärme- pumpenregelung an der Regler- und Sensorleiter- platte am Anschluss F8 anschließen. Leitung zur Wärmepumpenregelung ggf. bauseits verlängern. Elektrische Anschlüsse Schaltkasten Schaltkasten öffnen Abb. 27 Schaltkasten mit elektrischen Komponenten Schutzleiter innenliegend 1.

  • Seite 36: Übersicht Der Elektrischen Anschlüsse Im Schaltkasten

    Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Übersicht der elektrischen Anschlüsse im Schaltkasten Typ AWHI/AWHO 351.A10, AWHI/AWHO 351.A14 Abb. 28 Typ AWHI/AWHO 351.A20 Abb. 29 Sicherung Ventilator T 6,3 A Innenaufgestellte Wärmepumpe: Phasenwächter Ansteuermodul Heizwasser-Durchlauferhitzer (Zubehör) Verdichter-Schütz Außenaufgestellte Wärmepumpe: Verteiler-Leiterplatte Elektrische Verbindungsleitung: Kleinspannungs- Das Ansteuermodul Heizwasser-Durchlauferhitzer leitung <...

  • Seite 37: Elektrische Leitungen Zum Schaltkasten Verlegen

    Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Elektrische Leitungen zum Schaltkasten verlegen Gefahr Leitungseinführung von rechts Beschädigte Leitungsisolierungen können zu Personen- und Geräteschäden führen. Leitungen so verlegen, dass sie nicht an stark wärmeführenden, vibrierenden oder scharfkanti- gen Teilen anliegen. Innenaufgestellte Wärmepumpe ¨ Leitungseinführung von links ¨...
  • Seite 38 Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Außenaufgestellte Wärmepumpe 1. Innenaufgestellte Wärmepumpe: Die 230 V-Leitungen durch eine Leitungsdurchfüh- rung, die Kleinspannungsleitung durch die andere Leitungsdurchführung im linken oder rechten Sei- tenblech führen. Außenaufgestellte Wärmepumpe: Eine Öffnung für die 230 V-Leitungen und eine zweite Öffnung für die Kleinspannungsleitung in die Dichtmatte schneiden.

  • Seite 39: Elektrische Verbindungsleitungen Von Der Regelung Im Schaltkasten Anschließen

    Montageablauf Elektrische Anschlüsse Schaltkasten (Fortsetzung) Elektrische Verbindungsleitungen von der Regelung im Schaltkasten anschließen < 42 V 230 V~ X14.6 Abb. 33 1. Abdeckung abschrauben. 6. Die einzelne Ader der elektrischen Verbindungslei- tung (Steuerleitung 230 V~) auf Klemme X14.6 2. Elektrische Verbindungsleitungen durch für PE-Anschluss anschrauben.

  • Seite 40: Elektrische Anschlüsse Wärmepumpenregelung

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung Wärmepumpenregelung montieren und Leitungen einführen Wandmontagesockel anbauen und Gehäuseunterteil montieren Abb. 34...
  • Seite 41 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Gehäusevorderteil montieren Abb. 35 Rangierleiterplatte Gehäusevorderteil Steckverbindung Netzschalter Regler- und Sensorleiterplatte...
  • Seite 42 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Wärmepumpenregelung öffnen Abb. 36...
  • Seite 43 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Leitungen einführen und zugentlasten Abb. 37 Leitungen mit angespritzter Zugentlastung Bauseitige Leitungen...

  • Seite 44: Elektrische Verbindungsleitungen Vom Schaltkasten In Der Regelung Anschließen

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Elektrische Verbindungsleitungen vom Schaltkasten in der Regelung anschließen Abb. 38 Rangierleiterplatte Elektrische Verbindungsleitung (Kleinspannungs- Regler- und Sensorleiterplatte leitung < 42 V) Elektrische Verbindungsleitung (Steuerleitung 230 V~) Wärmepumpenregelung anpassen Die Sekundärpumpe oder/und der Heizwasser-Durch- Die Umwälzpumpe zur Speicherbeheizung kann nur lauferhitzer (Zubehör) können innerhalb (Typ AWHI außerhalb der Wärmepumpe montiert werden.
  • Seite 45 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Abb. 39 Die roten Adern verbinden folgende Anschlüsse X6.6 211.2 X6.2 211.3 — — X6.4 211.4 X6.1 224.4 — — Je nach Anlagenausführung sind entsprechend folgen- Typ AWHI 351.A den Angaben eine oder mehrere der 4 roten Adern zu entfernen.
  • Seite 46 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Typ AWHI 351.A Folgende Komponenten werden im Schaltkasten der Wärmepumpe angeschlossen (siehe separate Monta- geanleitungen und ab Seite 34): Sekundärpumpe ■ Hinweis Elektrischer Anschluss bauseitiger Sekundärpumpe siehe folgendes Kapitel. Heizwasser-Durchlauferhitzer ■ Elektrischer Anschluss bauseitiger Sekundär- pumpe Abb.

  • Seite 47: Codierstecker Einstecken

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Codierstecker einstecken Nur den im Lieferumfang der Wärmepumpe enthalte- nen Codierstecker einstecken. Abb. 45 Codierstecker Regler- und Sensorleiterplatte Übersicht der elektrischen Anschlüsse Gefahr Unsachgemäß ausgeführte Verdrahtungen kön- nen zu gefährlichen Verletzungen durch elektri- schen Strom und zu Geräteschäden führen. Das Verlagern von Drähten in den benachbarten Spannungsbereich durch folgende Maßnahmen verhindern:...
  • Seite 48 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) sYA sYS Abb. 46 Rangierleiterplatte Erweiterungsleiterplatte F1 Sicherung T 6,3A Regler- und Sensorleiterplatte X6 Rote Adern zur Anpassung der Wärmepum- penregelung an die Anlagenausführung (siehe Seite 43) Grundleiterplatte F3 Sicherung T 6,3 A...

  • Seite 49: Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Grundleiterplatte (Betriebskomponenten 230 V~) Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- Die angegebene Leistung ist die empfohlene stellen, siehe ab Seite 74. ■ Anschlussleistung. Die Summe der Leistungen aller direkt an der Wär- ■...
  • Seite 50 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Klemmen Funktion Erläuterung 212.2 Heizkreispumpe Heizkreis ohne Mi- Falls ein Heizwasser-Pufferspeicher vorhanden ist, ■ scher A1/HK1 wird diese Pumpe zusätzlich zur Sekundärpumpe ein- gebaut. Temperaturwächter als Maximaltemperaturbegren- ■ zung für Fußbodenheizung (falls vorhanden) in Reihe anschließen: Siehe folgendes Kapitel.

  • Seite 51: Erweiterungsleiterplatte Auf Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 an Erweiterungssatz Mischer sÖ sÖ Abb. 49 Stecker , an Erweiterungssatz aufstecken. sÖ Temperaturwächter Heizkreispumpe M3/HK3 Erweiterungsleiterplatte auf Grundleiterplatte (Betriebskomponenten 230 V~) Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- stellen, siehe ab Seite 74.
  • Seite 52 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Klemmen Funktion Erläuterung 222.3 Ansteuerung externer Wärmeerzeu- Potenzialfreier Kontakt 222.4 ger und je 1 Sicherheitstemperaturbe- grenzer (bauseits, max. 70 °C) zum Hinweis Aus- oder Umschalten folgender Schaltkontakt ist ein potenzialfreier Schließer, der bei ■ Komponenten: Wärmeanforderung geschlossen wird.
  • Seite 53 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Klemmen Funktion Erläuterung 223.1 223.2 Sammelstörmeldung Potenzialfreier Kontakt: Geschlossen: Fehler ■ Geöffnet: Kein Fehler ■ Nicht für Sicherheitskleinspannung geeignet ■ Anschlusswerte (Kontaktbelastung): Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■ Sammelstörmeldung 223.1 230V~, 0,5 A 223.2 Abb.

  • Seite 54: Rangierleiterplatte

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Elektro-Heizeinsatz-EHE 400 V~ 224.7 X2.N Abb. 52 Elektro-Heizeinsatz-EHE, Spannungsversorgung 3/N/PE 400 V/50 Hz Anschlussklemmen der Wärmepumpenregelung Stecker Klemmen Funktion Erläuterung 225.1 Heizkreispumpe des Heizkreises mit Temperaturwächter als Maximaltemperaturbegrenzung Mischer M2/HK2 für Fußbodenheizkreis (falls vorhanden) in Reihe an- schließen.
  • Seite 55 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung Anschlussklemmen für Netzanschluss Klemmen für Melde- und Sicherheitsanschlüsse ■ Regelung „L1“ und Zusatzkomponenten Geschaltete Phase L1: Hinweis ■ X3.1, X3.2, X3.3, X3.7, X3.11, X3.13 Geschaltete Phase kann für bauseitige Kompo- nenten der Anlage verwendet werden. Max. Leis- tung beachten.

  • Seite 56: Regler- Und Sensorleiterplatte (Sensoren)

    Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Klemmen Funktion Erläuterung X3.8 Feuchteanbauschalter Potenzialfreier Kontakt erforderlich: X3.9 oder Geschlossen: Sicherheitskette durchgängig. ■ Brücke Geöffnet: Sicherheitskette unterbrochen, Wär- ■ mepumpe außer Betrieb. Schaltvermögen 230 V~, 0,15 A ■ Bauseits anschließen: Reihenschaltung, falls beide Sicherheitskompo- ■...
  • Seite 57 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) Stecker Sensoren/Anschlüsse (PTC) Außentemperatursensor Ni500 Puffertemperatursensor Pt500 (X5.6/X5.7) Speichertemperatursensor oben Pt500 (X6.1/X6.2) Speichertemperatursensor unten Pt500 (X6.1/X6.3) Vorlauftemperatursensor Sekundärkreis Pt500 (X5.8/X5.9) Typ AWHI 351.A: werkseitig angeschlossen Typ AWHO 351.A: bauseits anschließen, im Vorlauf Sekundär- kreis innerhalb des Gebäudes montieren (Leitung mit Stecker 2,0 m lang, ggf.
  • Seite 58 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) fÖ gÖ Abb. 53 Anschluss auf Regler- und Sensorleiterplatte Sicherungen und Leistungsschütz für Umwälz- pumpe zur Schwimmbadbeheizung (Zubehör) Externe Erweiterung H1 Umwälzpumpe zur Schwimmbadbeheizung (Zube- Temperaturregler für Schwimmbecken-Tempera- hör) turregelung (potenzialfreier Kontakt, 230 V~, 0,1 A, 3-Wege-Umschaltventil „Schwimmbad“...
  • Seite 59 Montageablauf Elektrische Anschlüsse Wärmepumpenregelung (Fortsetzung) X3.10 X3.11 230V 223.1 fÖ 223.2 230V 223.1 223.2 230V sÖ 223.1 223.2 Abb. 54 1. Wärmepumpe (Führungs-Wärmepumpe) 2. Folge-Wärmepumpe Anschluss am Kontakt für „Externe Anforderung “ KM-BUS Potenzialfreier Kontakt „Externe Anforderung “ Externe Erweiterung H1 3.

  • Seite 60: Netzanschluss

    Montageablauf Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Die Zuordnung der EVU-Sperre (für Verdichter und/ ■ In der Netzanschlussleitung ist eine Trennvorrich- oder Heizwasser-Durchlauferhitzer) erfolgt über die ■ tung vorzusehen, die alle aktiven Leiter allpolig vom Art des Anschlusses und über Parametereinstellung Netz trennt und der Überspannungskategorie III an der Wärmepumpenregelung.

  • Seite 61: Netzanschluss Wärmepumpenregelung 230 V

    Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Wärmepumpenregelung 230 V~ ■ Absicherung max. 16 A max.16 A Normaltarif: Kein Niedertarif mit EVU-Sperre für Wär- ■ X3.18 1/N/PE mepumpenregelung möglich X2.1 230 V/50 Hz Empfohlene Netzanschlussleitung: X1.1 ■ Abb. 55 3 x 1,5 mm ■...

  • Seite 62: Netzversorgung Mit Evu-Sperre

    Montageablauf Netzanschluss (Fortsetzung) 3. Adern an Netzanschlussklemmen im Schaltkas- ten anklemmen. 3/N/PE 4. Handrückenschutz 400 V/50 Hz anschrauben. 5. Falls Verplombung erforderlich (z. B. bei Nutzung Abb. 57 Niedertarif mit EVU-Sperre), Verplombungsdraht durch Bohrungen in beiden Stehbolzen führen. ■ Bauseitige Absicherung entsprechend der Verdich- ter-Leistung (siehe Technische Daten).
  • Seite 63 Montageablauf Netzanschluss (Fortsetzung) X3.7 X3.6 ≈ Abb. 58 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Rundsteuer-Empfänger (Kontakt geöffnet: Sperre leiterplatte) aktiv) Heizwasser-Durchlauferhitzer (Zubehör) Vorsicherung Rundsteuer-Empfänger Verdichter (Ventilator ist mit der Stromversorgung TNC-System Einspeisung des Verdichters direkt gekoppelt) Niedertarifzähler Hochtarifzähler EVU-Sperre mit bauseitiger Lasttrennung...

  • Seite 64: Phasenwächter (Falls Vorhanden)

    Montageablauf Netzanschluss (Fortsetzung) X3.7 X3.6 ≈ Abb. 59 Darstellung ohne Sicherungen und ohne FI- Schutzschalter. Wärmepumpenregelung (Anschluss auf Rangier- Hauptschalter leiterplatte) Hochtarifzähler Heizwasser-Durchlauferhitzer (Zubehör) Rundsteuer-Empfänger (Kontakt geöffnet: Sperre Verdichter (Ventilator ist mit der Stromversorgung aktiv) mit Vorsicherung des Verdichters direkt gekoppelt) Niedertarifzähler Netzanschluss Regelung TNC-System Einspeisung...
  • Seite 65 Montageablauf Netzanschluss (Fortsetzung) Bauform 1 Bauform 2 N 11 21 <>U <>U L1 L2 L3 12 14 22 24 Abb. 61 Erklärung zu den Leuchtdioden in Abb. 61 Abb. 60 Spannung „U“: Leuchtet grün, falls Spannung anliegt. ■ Über-/Unterspannung in % Relais „R“: ■...

  • Seite 66: Wärmepumpe Schließen

    Montageablauf Netzanschluss (Fortsetzung) Bauform 3 Erklärung zu den Leuchtdioden in Abb. 62 Spannung „Un“: Leuchtet grün, falls Spannung anliegt. ■ Relais „R“: Leuchtet gelb bei korrekter Phasenfolge. ■ ■ Leuchtet nicht bei falscher Phasenfolge. L1, L2, L3 ■ Blinkt gelb während der Verzögerung „Tt“. 12, 11, 14 Abb.

  • Seite 67: Schaltkasten Schließen

    Montageablauf Wärmepumpe schließen (Fortsetzung) Schaltkasten schließen Abb. 63 Bohrungen für Typ AWHI/AWHO 351.A120 Bohrungen für Typ AWHI/AWHO 351.A114 Bohrungen für Typ AWHI/AWHO 351.A110...

  • Seite 68: Vorderblech Montieren

    Montageablauf Wärmepumpe schließen (Fortsetzung) Vorderblech montieren Abb. 64...

  • Seite 69: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen......................69 • 2. Protokolle erstellen......................70 • • 3. Kältekreis auf Dichtheit prüfen..................70 •...

  • Seite 70: Wärmepumpe Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsführender Bauteile Inbetriebnahme direkt nach der Aufstellung kann kann zu gefährlichen Verletzungen durch elektri- zu Geräteschäden führen. schen Strom führen. Zwischen Aufstellung und Inbetriebnahme des Anschlüsse im Bereich des Schaltkastens Geräts müssen min. 30 min liegen. ■...

  • Seite 71: Protokolle Erstellen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen (Fortsetzung) Schaltkasten zur Seite schwenken Abb. 65 Protokolle erstellen Die bei der nachfolgend beschriebenen Erstinbetrieb- nahme ermittelten Messwerte in die Protokolle ab Seite 128 eintragen. Kältekreis auf Dichtheit prüfen Gefahr Gefahr Das Kältemittel ist ein luftverdrängendes, ungifti- Hautkontakt mit Kältemittel kann zu Hautschä- ges Gas.

  • Seite 72: Sekundärseitig Füllen Und Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Kältekreis auf Dichtheit prüfen (Fortsetzung) Achtung Bodenbereich, Armaturen und sichtbare Lötstellen auf Bei Arbeiten am Kältekreis kann Kältemittel aus- Ölspuren prüfen. treten. Arbeiten am Kältekreis dürfen nur von zertifi- Hinweis ziertem Fachpersonal durchgeführt werden Ölspuren weisen auf eine Leckage im Kältekreis hin. (gemäß...

  • Seite 73: Ausdehnungsgefäß Und Druck Des Heizkreises Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sekundärseitig füllen und entlüften (Fortsetzung) 1. Falls vorhanden, bauseitige Rückflussverhinderer 6. KFE-Hahn schließen. öffnen. 7. Am Handentlüfter bauseitigen Schlauch 2. Vordruck des Ausdehnungsgefäßes prüfen (siehe anschließen und Handentlüfter öffnen. Seite 72). 8. Nach vollständiger Entlüftung Handentlüfter 3. Sekundärkreis über bauseitigen KFE-Hahn füllen schließen.

  • Seite 74: Innenraum Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Innenraum reinigen Achtung Ablagerungen von Reinigungsmitteln oder Che- mikalien im Innenraum können zu Geräteschä- den führen. Innenraum nur mit klarem Wasser reinigen, max. Temperatur 50 °C. Abb. 67 Kondenswasserablauf Innenraum 4. Innenraum erst mit Staubsauger und anschließend 6.

  • Seite 75: Gehäusetemperatur Des Verdichters Prüfen

    Der Verdichter darf von außen kein Eis ansetzen und das Gehäuse darf nicht wärmer als 60 C wer- ° den (ggf. Rücksprache mit dem Technischen Dienst der Viessmann Werke erforderlich). Anlage in Betrieb nehmen Die Inbetriebnahme (Konfiguration, Parametrierung Hinweis und Funktionskontrolle) kann mit oder ohne Inbetrieb- Art und Umfang der Parameter sind abhängig vom Typ...
  • Seite 76 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Sprache einstellen Datum/Uhrzeit Uhrzeit Datum einstellen einstellen einstellen Inbetriebnahme starten? Codier- Parametergruppe Parameter ebene 1 wählen einstellen Temperatur- Sensorwerte sensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check (LON) Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten...
  • Seite 77 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) 2. „Service“ 5. Parameter wählen: „Anlagenschema 7000“ 3. „Codierebene 1“ wählen. 6. Anlagenschema einstellen: Z. B. „6“ 4. Parametergruppe wählen: „Anlagendefinition“ Erforderliche Parameter für bauseits angeschlossene Komponenten Detaillierte Erläuterung zu den Parametern Übersicht möglicher Anlagenschemen Serviceanleitung Wärmepumpenregelung „Vitotronic 200“...
  • Seite 78 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Pumpe/Komponente Parameter Einstellung Heizkreispumpe und Mischer M3 (An- „Anlagendefinition“ Mit Heizkreis mit Mischer M3 Ó steuerung über Erweiterungssatz Mi- „Anlagenschema 7000“ scher) Hinweis Drehschalter S1 im Erweite- rungssatz auf „2“ einstellen (siehe Montageanleitung „Erweiterungssatz Mischer“).
  • Seite 79 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Externe Funktionen Externe Funktion Parameter Einstellung Externe Anforderung Ggf. „Interne Hydraulik“ Vorlauftemperatur-Sollwert Ó „Vorlauftemperatur bei externer An- bei externer Anforderung forderung 730C“ Externes Einschalten des Verdichters, „Anlagendefinition“ „0“ bis „7“ Ó Mischer in Regelbetrieb oder AUF „Wirkung externe Anforderung auf (Parameter „Vorlauftempe- Wärmepumpe/Heizkreise 7014“...
  • Seite 80 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Freigabe externer Wärmeerzeuger für Trinkwassererwärmung Parameter Einstellung „Ext. Wärmeerzeuger“ Ó „Freigabe externer Wärmeerz. für Warmwasserbereitung „1“ 7B0D“ Parameter für Elektro-Heizeinsatz Parameter Einstellung „Warmwasser“ Ó „Freigabe Elektro-Heizungen für Warmwasserbereitung 6015“ „1“ „Freigabe Zusatzheizungen für Warmwasserbereitung 6014“ „1“...

  • Seite 81: Schaltkasten, Wärmepumpe Und Wärmepumpenregelung Schließen

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter Einstellung Führungs-Wärmepumpe Folge-Wärmepumpe „Anlagendefinition“ „1“ bis „4“ – Ó „Anzahl Folge-Wärmepumpen in Kaska- de 5735“ „Anlagendefinition“ „0“ bis „255“ – Ó „Leistung Folge-Wärmepumpe 700B“ „Anlagendefinition“ „0“ bis „31“ „0“ bis „31“ Ó...

  • Seite 82: Instandsetzung

    Störungsbehebung Instandsetzung Übersicht Sensoren, Entleerungshahn und Entlüftungshahn Abb. 70 Kältemittelsammler Sicherheitshochdruckschalter Elektronisches Expansionsventil (EEV) Entleerungshahn Handentlüfter Rücklauftemperatursensor Sekundärkreis 4-Wege-Umschaltventil Thermostatisches Expansionsventil Hochdrucksensor Temperatursensor EVI Heißgastemperatursensor Magnetventil Schraderventil Niederdruckseite Filtertrockner Niederdrucksensor Vorlauftemperatursensor Sekundärkreis Sauggastemperatursensor Schraderventil Hochdruckseite Wärmepumpe sekundärseitig entleeren 1. Bauseitigen KFE-Hahn schließen. 2.

  • Seite 83: Sicherungen Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sensor Messelement Außentemperatursensor (F0) Ni500 ■ Vorlauftemperatursensor Heizkreise M2 (F12) ■ Vorlauftemperatursensor Anlage (F13) Pt500 ■ Puffertemperatursensor (F4) ■ Speichertemperatursensor oben/unten (F6/F7) ■ Vorlauf-/Rücklauftemperatursensor Sekundärkreis (F8/F9) ■ Kesseltemperatursensor externer Wärmeerzeuger (F20) ■ Temperatursensor Lufteintritt/-austritt (F2/F3) ■ Verdampfertemperatursensor (F17) ■...

  • Seite 84: Einzelteilliste Typ Awhi

    Einzelteilliste Typ AWHI 351.A Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) ■ ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste) 0004 Abb. 73 Typenschild Baugruppe Wärmepumpenregelung Baugruppe Elektrische Ausrüstung Baugruppe Gehäuse Baugruppe Wärmepumpenmodul...

  • Seite 85: Gehäuse

    Einzelteilliste Typ AWHI 351.A Gehäuse Vorderbleche 0004 0005 0001 0007 0006 0002 0010 0007 0003 0010 Abb. 74...
  • Seite 86 Einzelteilliste Typ AWHI 351.A Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Vorderblech oben 0002 Vorderblech unten 0003 Winkelblech 0004 Oberblech 0005 Hinterblechstrebe oben 0006 Hinterblech unten 0007 Schriftzug Vitocal 350 0010 Verschluss...

  • Seite 87: Seitenbleche

    Einzelteilliste Typ AWHI 351.A Gehäuse (Fortsetzung) Seitenbleche 0006 0005 0007 0001 0003 0002 0008 0004 0008 0008 Abb. 75...
  • Seite 88 Einzelteilliste Typ AWHI 351.A Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Seitenblech links oben 0002 Seitenblech links unten 0003 Seitenblech rechts oben 0004 Seitenblech rechts unten 0005 Hinterblechstrebe rechts 0006 Hinterblechstrebe links 0007 EPP-Adapter Wanddurchführung 0008 Durchführungstülle...

  • Seite 89: Sonstige

    Einzelteilliste Typ AWHI 351.A Gehäuse (Fortsetzung) Sonstige 0003 0001 0002 0004 0005 0006 0007 0008 0009 0010 Abb. 76...
  • Seite 90 Einzelteilliste Typ AWHI 351.A Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Lackstift vitosilber 0002 Sprühdosenlack vitosilber 0003 Verbindungselemente (Set) 0004 O-Ring 20,63 x 2,62 mm 0005 Steckverbinder D 28 mm 0006 Montage- und Serviceanleitung 0007 Bedienungsanleitung 0008 Schaltplan 0009 Schaltplan Laststromkreis Typ AWHI 351.A20 0010 Schaltplan Laststromkreis Typ AWHI 351.A10 und AWHI 351.A14...

  • Seite 91: Luftmodul

    Einzelteilliste Typ AWHI 351.A Luftmodul 0008 0005 0007 0003 0007 0005 0002 0003 0004 0001 0006 Abb. 77...
  • Seite 92 Einzelteilliste Typ AWHI 351.A Luftmodul (Fortsetzung) Pos. Einzelteil 0001 Deckel vorn 0002 Vorderwand 0003 Seitenwand vorn rechts/links 0004 Deckel rechts/links 0005 Seitenwand hinten rechts/links 0006 Kondenswasserwanne 0007 Tüllen für Kondenswasserwanne (Set) 0008 Deckel oben...

  • Seite 93: Wärmepumpenregelung

    Einzelteilliste Typ AWHI 351.A Wärmepumpenregelung 0016 0021 0026 0025 0027 0020 0018 0012 0002 0030 0031 0032 0022 0019 0001 0017 0023 0010 0015 0014 0011 0009 0008 0013 0024 0003 0006 0004 0007 0005 Abb. 78...
  • Seite 94 Einzelteilliste Typ AWHI 351.A Wärmepumpenregelung (Fortsetzung) Pos. Einzelteil 0001 Bedienteil 0002 Netzschalter 0003 Flachleitung AWG 28 24 x 0,09 gefaltet 0004 Flachbandleitung 16-polig 0005 Flachbandleitung 10-polig 0006 Leitungsbaum Netzschalter 0007 Verbindungsleitung 4-polig, Länge 85 mm 0008 Grundleiterplatte mit Abdeckung 0009 Erweiterungsleiterplatte mit Abdeckung 0010 Regler- und Sensorleiterplatte mit Abdeckung...

  • Seite 95: Elektrische Ausrüstung

    Einzelteilliste Typ AWHI 351.A Elektrische Ausrüstung Typ AWHI 351.A10 und AWHI 351.A14 0002 0007 0009 0032 0008 0010 0007 0008 0006 0009 0010 0005 0019 0020 0003 0030 0014 0004 0013 0012 0023 0011 0015 0017 0018 0024 0016 0001 0031 0029 0026...
  • Seite 96 Einzelteilliste Typ AWHI 351.A Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil 0001 EEV-Leiterplatte 0002 Vollwellen-Sanftanlasser 0003 Drehzahlstecker 0004 Verteilerleiterplatte 0005 Ansteuermodul Heizwasser-Durchlauferhitzer 0006 Ansteuermodul 0007 Phasenüberwachungsrelais 0008 Schütz 3-polig 0009 Thermorelais 0010 Netzanschlussklemme 3-polig 0011 Transformator EEV 0012 Stecker 0013 Stecker 0014 Stecker 0015 Stecker...

  • Seite 97: Typ Awhi 351.A20

    Einzelteilliste Typ AWHI 351.A Elektrische Ausrüstung (Fortsetzung) Typ AWHI 351.A20 0002 0007 0009 0008 0010 0006 0007 0008 0009 0010 0005 0019 0020 0003 0030 0014 0023 0004 0013 0012 0011 0024 0015 0017 0018 0016 0001 0029 0033 0026 0031 0028 0025...
  • Seite 98 Einzelteilliste Typ AWHI 351.A Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil 0001 EEV-Leiterplatte 0002 Vollwellen-Sanftanlasser 0003 Drehzahlstecker 0004 Verteilerleiterplatte 0005 Ansteuermodul Heizwasser-Durchlauferhitzer 0006 Ansteuermodul 0007 Phasenüberwachungsrelais 0008 Schütz 3-polig 0009 Thermorelais 0010 Netzanschlussklemme 3-polig 0011 Transformator EEV 0012 Stecker 0013 Stecker 0014 Stecker 0015 Stecker...

  • Seite 99: Wärmepumpenmodul

    Einzelteilliste Typ AWHI 351.A Wärmepumpenmodul 0003 0019 0033 0059 0012 0001 0034 0056 0012 0006 0035 0023 0047 0032 0037 0058 0011 0047 0030 0002 0038 0031 0029 0015 0020 0036 0022 0007 0020 0013 0018 0039 0016 0015 0053 0041 0014 0021...
  • Seite 100 Einzelteilliste Typ AWHI 351.A Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Wärmeübertrager 0003 Verflüssiger 0004 Thermostatisches Expansionsventil 0005 Filtertrockner 0006 Hochdrucksensor 0007 Niederdrucksensor 0008 Elektronisches Expansionsventil 0009 Kältemitelsammler 0010 Magnetventil 0011 4-Wege-Umschaltventil 0012 O-Ring 28,0 x 2,5 mm 0013 Überwurfmutter G mit Dichtkappe ¼...
  • Seite 101 Einzelteilliste Typ AWHI 351.A Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0046 Kältemittelleitung Verdampfer 0047 Kompensator D 18 / DN 25 0048 Wärmedämmung Spiralschlauch 0049 Kältemittelleitung Kältemittelsammler Filtertrockner ― 0050 Spannklammer 0052 Dichtung 8 x 12 mm, 50 x 5 mm 0053 Nippel 22 x 16 mm 0054 Kältemittelleitung Zwischeneinspritzung 0055...

  • Seite 102: Wärmepumpenmodul

    Einzelteilliste Typ AWHI 351.A Wärmepumpenmodul (Fortsetzung)

  • Seite 103: Grundgestell

    Einzelteilliste Typ AWHI 351.A Grundgestell 0010 0001 0002 0003 0011 0009 0003 0010 0003 0004 0013 0014 0005 0015 0006 0014 0008 0007 0012 Abb. 82...
  • Seite 104 Einzelteilliste Typ AWHI 351.A Grundgestell (Fortsetzung) Pos. Einzelteil 0001 Radialventilator 0002 Einlassring für Radialventilator 0003 EPP-Verbindungsschraube 0004 Verdampfer 0005 Schalldämm-Matte Bodenblech 0006 Federisolatoren (Set) 0007 Stellfuß D 46, M12 x 70 (Set) 0008 Deckel Schaltkasten 0009 Halteblech Einlassung (Set) 0010 Schalldämm-Matten (Set) 0011 Halteblech Ventilator (Set)
  • Seite 105 Einzelteilliste Typ AWHI 351.A Grundgestell (Fortsetzung)

  • Seite 106: Einzelteilliste Typ Awho

    Einzelteilliste Typ AWHO 351.A Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) ■ ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste) Abb. 83 Typenschild Baugruppe Wärmepumpenregelung Baugruppe Elektrische Ausrüstung Baugruppe Gehäuse Baugruppe Wärmepumpenmodul...

  • Seite 107: Gehäuse

    Einzelteilliste Typ AWHO 351.A Gehäuse Vorderbleche 0004 0005 0001 0007 0006 0002 0010 0007 0003 0010 Abb. 84...
  • Seite 108 Einzelteilliste Typ AWHO 351.A Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Vorderblech oben 0002 Vorderblech unten 0003 Winkelblech 0004 Oberblech 0005 Hinterblechstrebe oben 0006 Hinterblech unten 0007 Schriftzug Vitocal 350 0010 Verschluss...

  • Seite 109: Seitenbleche

    Einzelteilliste Typ AWHO 351.A Gehäuse (Fortsetzung) Seitenbleche 0005 0002 0001 0002 0006 0001 0003 0002 0004 Abb. 85...
  • Seite 110 Einzelteilliste Typ AWHO 351.A Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Seitenblech oben mit Abdeckgitter 0002 Abdeckgitter für Seitenblech 0003 Seitenblech links unten 0004 Seitenblech rechts unten 0005 Hinterblechstrebe links 0006 Hinterblechstrebe rechts...

  • Seite 111: Schalldämmhaube

    Einzelteilliste Typ AWHO 351.A Gehäuse (Fortsetzung) Schalldämmhaube 0001 0002 0001 Abb. 86...
  • Seite 112 Einzelteilliste Typ AWHO 351.A Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Schalldämmhaube links/rechts 0002 Schalldämmhaube hinten...

  • Seite 113: Sonstige

    Einzelteilliste Typ AWHO 351.A Gehäuse (Fortsetzung) Sonstige 0003 0001 0004 0005 0002 0006 0007 0008 0011 0009 0010 Abb. 87...
  • Seite 114 Einzelteilliste Typ AWHO 351.A Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Lackstift vitosilber 0002 Sprühdosenlack vitosilber 0003 Verbindungselemente (Set) 0004 O-Ring 20,63 x 2,62 mm 0005 Steckverbinder D 8 mm 0006 Montage- und Serviceanleitung 0007 Bedienungsanleitung 0008 Schaltplan 0009 Schaltplan Laststromkreis Typ AWHO 351.A20 0010 Schaltplan Laststromkreis Typ AWHO 351.A10 und AWHO 351.A14 0011...

  • Seite 115: Luftmodul

    Einzelteilliste Typ AWHO 351.A Luftmodul 0008 0005 0007 0003 0007 0005 0002 0003 0001 0006 Abb. 88...
  • Seite 116 Einzelteilliste Typ AWHO 351.A Luftmodul (Fortsetzung) Pos. Einzelteil 0001 Deckel vorn 0002 Vorderwand 0003 Seitenwand vorn links/rechts 0005 Seitenwand hinten links/rechts 0006 Kondenswasserwanne 0007 Tüllen für Kondenswasserwanne (Set) 0008 Deckel oben...

  • Seite 117: Wärmepumpenregelung

    Einzelteilliste Typ AWHO 351.A Wärmepumpenregelung 0016 0021 0026 0025 0027 0020 0018 0012 0002 0030 0031 0032 0022 0019 0001 0017 0023 0010 0015 0014 0011 0009 0008 0013 0024 0003 0006 0004 0007 0005 Abb. 89...
  • Seite 118 Einzelteilliste Typ AWHO 351.A Wärmepumpenregelung (Fortsetzung) Pos. Einzelteil 0001 Bedienteil 0002 Netzschalter 0003 Flachleitung AWG 28 24 x 0,09 gefaltet 0004 Flachbandleitung 16-polig 0005 Flachbandleitung 10-polig 0006 Leitungsbaum Netzschalter 0007 Verbindungsleitung 4-polig, Länge 85 mm 0008 Grundleiterplatte mit Abdeckung 0009 Erweiterungsleiterplatte mit Abdeckung 0010 Regler- und Sensorleiterplatte mit Abdeckung...

  • Seite 119: Elektrische Ausrüstung

    Einzelteilliste Typ AWHO 351.A Elektrische Ausrüstung Typ AWHO 351.A10 und AWHO 351.A14 0002 0007 0009 0032 0008 0010 0006 0007 0008 0009 0010 0005 0020 0003 0030 0004 0023 0014 0013 0015 0024 0011 0017 0018 0031 0001 0016 0029 0026 0025 0028...
  • Seite 120 Einzelteilliste Typ AWHO 351.A Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil 0001 EEV-Leiterplatte 0002 Vollwellen-Sanftanlasser 0003 Drehzahlstecker 0004 Verteilerleiterplatte 0005 Ansteuermodul Heizwasser-Durchlauferhitzer 0006 Ansteuermodul 0007 Phasenüberwachungsrelais 0008 Schütz 3-polig 0009 Thermorelais 0010 Netzanschlussklemme 3-polig 0011 Transformator EEV 0013 Stecker 0014 Stecker 0015 Stecker 0016 Stecker...

  • Seite 121: Typ Awho 351.A20

    Einzelteilliste Typ AWHO 351.A Elektrische Ausrüstung (Fortsetzung) Typ AWHO 351.A20 0002 0007 0009 0008 0010 0006 0007 0008 0009 0010 0005 0003 0020 0030 0004 0014 0023 0013 0011 0015 0024 0017 0018 0001 0031 0016 0029 0026 0032 0025 0028 0086 0022...
  • Seite 122 Einzelteilliste Typ AWHO 351.A Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil 0001 EEV-Leiterplatte 0002 Vollwellen-Sanftanlasser 0003 Drehzahlstecker 0004 Verteilerleiterplatte 0005 Ansteuermodul Heizwasser-Durchlauferhitzer 0006 Ansteuermodul 0007 Phasenüberwachungsrelais 0008 Schütz 3-polig 0009 Thermorelais 0010 Netzanschlussklemme 3-polig 0011 Transformator EEV 0013 Stecker 0014 Stecker 0015 Stecker 0016 Stecker...

  • Seite 123: Wärmepumpenmodul

    Einzelteilliste Typ AWHO 351.A Wärmepumpenmodul 0063 0047 0032 0003 0001 0047 0031 0062 0050 0038 0036 0039 0033 0007 0057 0019 0002 0018 0008 0015 0021 0022 0014 0058 0016 0013 0020 0030 0046 0042 0011 0015 0006 0004 0037 0022 0018 0015...
  • Seite 124 Einzelteilliste Typ AWHO 351.A Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Wärmeübertrager 0003 Verflüssiger 0004 Thermostatisches Expansionsventil 0005 Filtertrockner BFK-163S 0006 Hochdrucksensor 0007 Niederdrucksensor 0008 Elektronisches Expansionsventil 0009 Kältemitelsammler 0010 Magnetventil 0011 4-Wege-Umschaltventil 0012 O-Ring 28,0 x 2,5 mm 0013 Überwurfmutter G mit Dichtkappe ¼...
  • Seite 125 Einzelteilliste Typ AWHO 351.A Wärmepumpenmodul (Fortsetzung) Pos. Einzelteil 0046 Kältemittelleitung Verdampfer 0047 Kompensator D 18 / DN 25 0048 Schlauch 1 mit Bogen ¼ 0049 Kältemittelleitung Kältemittelsammler Filtertrockner — 0050 Spannklammer 12 mm 0052 Dichtung 8 x 50 x 5 mm 0053 Anschluss-Set Rücklauf 0054...
  • Seite 126 Einzelteilliste Typ AWHO 351.A Wärmepumpenmodul (Fortsetzung)

  • Seite 127: Grundgestell

    Einzelteilliste Typ AWHO 351.A Grundgestell 0003 0001 0002 0010 0011 0009 0003 0010 0003 0004 0013 0014 0005 0014 0015 0006 0008 0007 0012 Abb. 93...
  • Seite 128 Einzelteilliste Typ AWHO 351.A Grundgestell (Fortsetzung) Pos. Einzelteil 0001 Radialventilator 0002 Einlassring für Radialventilator 0003 EPP-Verbindungsschraube 0004 Verdampfer 0005 Schalldämm-Matte Bodenblech 0006 Federisolatoren (Set) 0007 Stellfuß (Set) 0008 Deckel Schaltkasten 0009 Halteblech Einlassring (Set) 0010 Schalldämm-Matten (Set) 0011 Halteblech (Set) 0012 Befestigungswinkel (Set) 0013...

  • Seite 129: Protokolle

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Prüfung externe Heizkreispumpen Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Temperatur Lufteintritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperatur Luftaustritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperaturdifferenz (Lufteintritt/-austritt) Δ Bei Vorlauftemperatur Sekundärkreis 4 bis 8 ■...
  • Seite 130 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszustand Erstinbetrieb- nahme Betriebsstatus bei externer Umschaltung 7012 Wirkung extern Sperren auf Pumpen/Verdichter 701A Dauer der externen Umschaltung 7013 Wirkung externe Anforderung auf Wärmepumpe/Heiz- 7014 kreise Wirkung extern Sperren auf Wärmepumpe/Heizkreise 7015 Vitocom 100 7017 Wirkung extern Sperren auf Pumpen/Verdichter 701A...
  • Seite 131 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Solar Parameter Code Auslieferungszustand Erstinbetrieb- nahme Typ Solarregelung 7A00 Elektrische Zusatzheizung Parameter Code Auslieferungszustand Erstinbetrieb- nahme Freigabe Heizwasser- Durchlauferhitzer 7900 Freigabe Heizw.-Durchlauferhitzer für Raumbeheizung 7902 Max. Leistung Heizw.-Durchlauferhitzer 7907 Leistung für Heizw.-Durchlauferh. bei EVU-Sperre 790A Bivalenztemperatur Heizwasser-Durchlauferhitzer 790B 100 (...
  • Seite 132 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 2 Parameter Code Auslieferungszustand Erstinbetrieb- nahme Raumtemperatur Normal 3000 200 ( 20 °C) ≙ Raumtemperatur Reduziert 3001 200 ( ≙ 20 °C) Fernbedienung 3003 Niveau Heizkennlinie 3006 ≙ 0 K) Neigung Heizkennlinie 3007 ≙ 0,6) Einfluss Raumtemperaturaufschaltung 300A...
  • Seite 133 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Bedienung Parameter Code Auslieferungszustand Erstinbetrieb- nahme Bedienung sperren 8800...

  • Seite 134: Technische Daten

    Technische Daten Technische Daten Innenaufgestellte Wärmepumpen AWHI 351.A10 AWHI 351.A14 AWHI 351.A20 Leistungsdaten Heizen nach EN 14511 (A2/W35) Bei Volumenstrom Sekundärkreis 2400 3300 3700 ■ Bei Durchflusswiderstand mbar ■ Nenn-Wärmeleistung 10,60 14,50 18,50 Elektr. Leistungsaufnahme Leistungszahl (COP) 3,60 3,50 3,20 ε...
  • Seite 135 Technische Daten Technische Daten (Fortsetzung) AWHI 351.A10 AWHI 351.A14 AWHI 351.A20 Abmessungen Gesamtlänge Gesamtbreite 1030 1200 Gesamthöhe 1870 1870 1870 Gesamtgewicht Zul. Betriebsdruck Anschlüsse Heizungsvor- und -rücklauf (Innengewinde) ½ ½ ½ Kondenswasserschlauch (Ø innen/außen) 25/32 25/32 25/32 Energieeffizienzklasse nach EU-Verordnung Nr.
  • Seite 136 Technische Daten Technische Daten (Fortsetzung) AWHO 351.A10 AWHO 351.A14 AWHO 351.A20 Elektrische Werte Wärmepumpe Nennspannung 3/N/PE 400 V/50 Hz Max. Nennstrom 18,3 Anlaufstrom (mit elektronischer Anlaufstrom- begrenzung) Anlaufstrom (bei blockiertem Rotor) Absicherung 3 x B16A 3 x B20A 3 x B25A Absicherung Ventilator T 6,3 A H T 6,3 A H...

  • Seite 137: Schalltechnische Daten

    Technische Daten Schalltechnische Daten Typ AWHI 351.A (Innenaufgestellte Wärmepumpen, 400 V-Geräte) AWHI 351.A10 AWHI 351.A14 AWHI 351.A20 Schall-Leistungspegel L A-Bewerteter Schall-Leistungs-Summenpegel im Heizbe- trieb bei A7 /W35 , bei Eckaufstellung ± ± Im Aufstellraum Ventilatorstufe 1 dB(A) ■ Ventilatorstufe 2 (=Nachtbetrieb) dB(A) ■...

  • Seite 138: Anhang

    Anhang Auftrag zur Erstinbetriebnahme der Wärmepumpe Bitte senden Sie den folgenden Auftrag mit beigefügtem Anlagenschema per Fax an Ihre zuständige Viessmann Verkaufsniederlassung. Wir bitten darum, dass zur Inbetriebnahme ein fachkompetenter Mitarbeiter von Ihnen anwesend ist. Anlagendaten: Auftraggeber Anlagen-Standort Checkpunkte ankreuzen: Hydraulikschema für Anlagenbeispiel beigefügt:...

  • Seite 139: Bescheinigungen Konformitätserklärung

    Konformitätserklärung Vitocal 350-A, Typ: AWHI-M AWHO-M Einschließlich Wärmepumpenregelung Vitotronic 200, Typ WO1B Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt. 2014/68/EU Druckgeräterichtlinie 2014/30/EU...

  • Seite 140: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Elektrische Zusatzheizung......... 78 Abmessungen..........134, 135 Elektro-Heizeinsatz..........53, 79 – AWHI 351.A...............9 Energieversorgungsunternehmen......19 – AWHO 351.A............14 Entleerungs- und Entlüftungshähne Absicherung............. 133, 135 – Übersicht..............81 Anforderungen an die Aufstellung......13 Entleerungsvorrichtung........18, 19 Anlagenbeispiele............7 Ergänzungswasser.............71 Anlagendruck prüfen..........72 Erstinbetriebnahme........69, 74, 137 Anlagenschema............
  • Seite 141 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Instandsetzungsarbeiten..........69 Interne Komponenten..........81 Parameter – bauseitige Komponenten........76 – Elektrische Zusatzheizung........78 Kältekreis ............133, 135 – Elektro-Heizeinsatz..........79 – auf Dichtheit prüfen..........70 – Externe Funktionen..........78 Kaskade – Externer Wärmeerzeuger........78 – Ansteuerungsvariante..........79 – Heizwasser-Durchlauferhitzer......... 78 –...
  • Seite 142 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Stromzähler............13, 20 Vitocom..............77 Symbole............... 6 Vorlauftemperatur bei externer Anforderung..79, 80 Vorlauftemperatursensor Sekundärkreis....33 Technische Anschlussbedingungen......59 Technische Daten.............133 Wandabstände Temperaturwächter............ 49 – AWHO 351.A............14 Trennvorrichtungen............ 59 Wanddurchbrüche..........10, 11 Trennwand............10, 11 Wanddurchführung..........10, 11 Trinkwasser-Zirkulationspumpe......13, 20 Wärmepumpe –...
  • Seite 145 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...

Inhaltsverzeichnis
