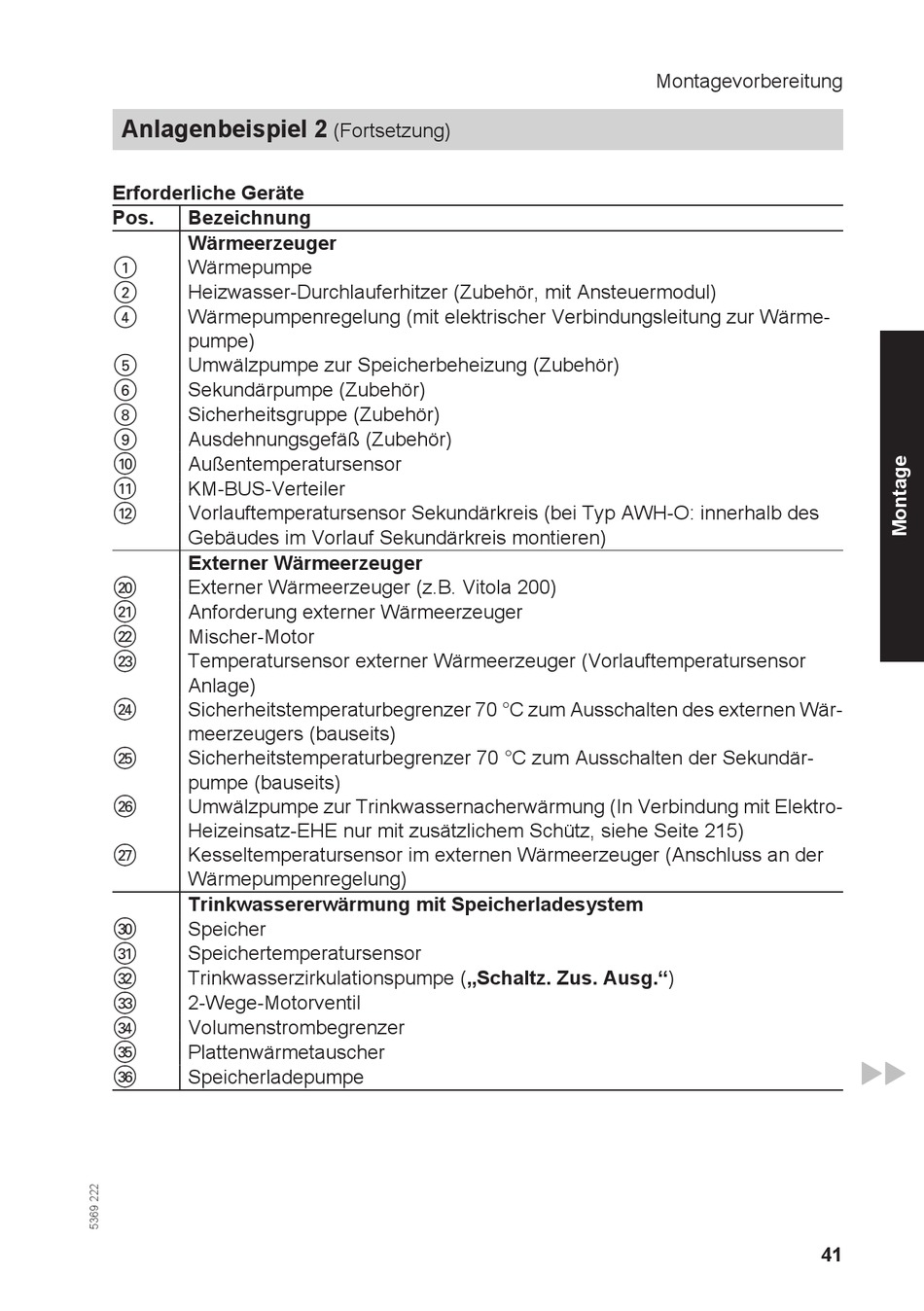

Anlagenbeispiel 2
Erforderliche Geräte
Pos. Bezeichnung
Wärmeerzeuger
1 Wärmepumpe
2 Heizwasser-Durchlauferhitzer (Zubehör, mit Ansteuermodul)
4 Wärmepumpenregelung (mit elektrischer Verbindungsleitung zur Wärme-
pumpe)
5 Umwälzpumpe zur Speicherbeheizung (Zubehör)
6 Sekundärpumpe (Zubehör)
8
Sicherheitsgruppe (Zubehör)
9 Ausdehnungsgefäß (Zubehör)
qP Außentemperatursensor
qQ KM-BUS-Verteiler
qW Vorlauftemperatursensor Sekundärkreis (bei Typ AWH-O: innerhalb des
Gebäudes im Vorlauf Sekundärkreis montieren)
Externer Wärmeerzeuger
wP Externer Wärmeerzeuger (z.B. Vitola 200)
wQ Anforderung externer Wärmeerzeuger
wW Mischer-Motor
wE Temperatursensor externer Wärmeerzeuger (Vorlauftemperatursensor
Anlage)
wR Sicherheitstemperaturbegrenzer 70 °C zum Ausschalten des externen Wär-
meerzeugers (bauseits)
wT Sicherheitstemperaturbegrenzer 70 °C zum Ausschalten der Sekundär-
pumpe (bauseits)
wZ
Umwälzpumpe zur Trinkwassernacherwärmung (In Verbindung mit Elektro-
Heizeinsatz-EHE nur mit zusätzlichem Schütz, siehe Seite 215)
wU Kesseltemperatursensor im externen Wärmeerzeuger (Anschluss an der
Wärmepumpenregelung)
Trinkwassererwärmung mit Speicherladesystem
eP Speicher
eQ Speichertemperatursensor
eW Trinkwasserzirkulationspumpe („Schaltz. Zus. Ausg.")
eE 2-Wege-Motorventil
eR Volumenstrombegrenzer
eT Plattenwärmetauscher
eZ Speicherladepumpe
(Fortsetzung)
