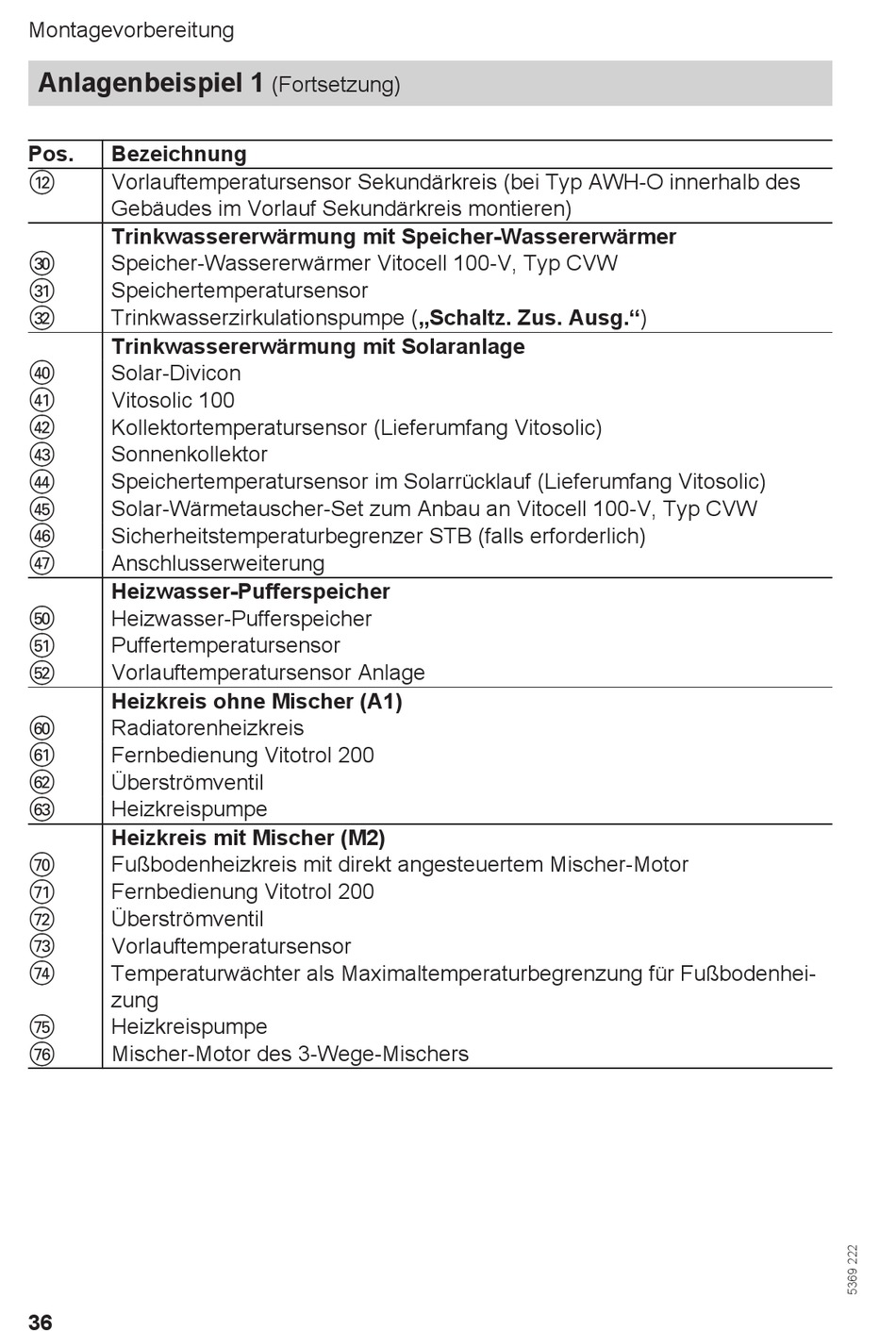

Montagevorbereitung
Anlagenbeispiel 1
Pos. Bezeichnung
qW Vorlauftemperatursensor Sekundärkreis (bei Typ AWH-O innerhalb des
Gebäudes im Vorlauf Sekundärkreis montieren)
Trinkwassererwärmung mit Speicher-Wassererwärmer
eP Speicher-Wassererwärmer Vitocell 100-V, Typ CVW
eQ Speichertemperatursensor
eW Trinkwasserzirkulationspumpe („Schaltz. Zus. Ausg.")
Trinkwassererwärmung mit Solaranlage
rP Solar-Divicon
rQ Vitosolic 100
rW Kollektortemperatursensor (Lieferumfang Vitosolic)
rE Sonnenkollektor
rR
Speichertemperatursensor im Solarrücklauf (Lieferumfang Vitosolic)
rT Solar-Wärmetauscher-Set zum Anbau an Vitocell 100-V, Typ CVW
rZ Sicherheitstemperaturbegrenzer STB (falls erforderlich)
rU Anschlusserweiterung
Heizwasser-Pufferspeicher
tP
Heizwasser-Pufferspeicher
tQ Puffertemperatursensor
tW Vorlauftemperatursensor Anlage
Heizkreis ohne Mischer (A1)
zP Radiatorenheizkreis
zQ
Fernbedienung Vitotrol 200
zW Überströmventil
zE Heizkreispumpe
Heizkreis mit Mischer (M2)
uP Fußbodenheizkreis mit direkt angesteuertem Mischer-Motor
uQ
Fernbedienung Vitotrol 200
uW Überströmventil
uE Vorlauftemperatursensor
uR Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenhei-
zung
uT
Heizkreispumpe
uZ Mischer-Motor des 3-Wege-Mischers
36
(Fortsetzung)
