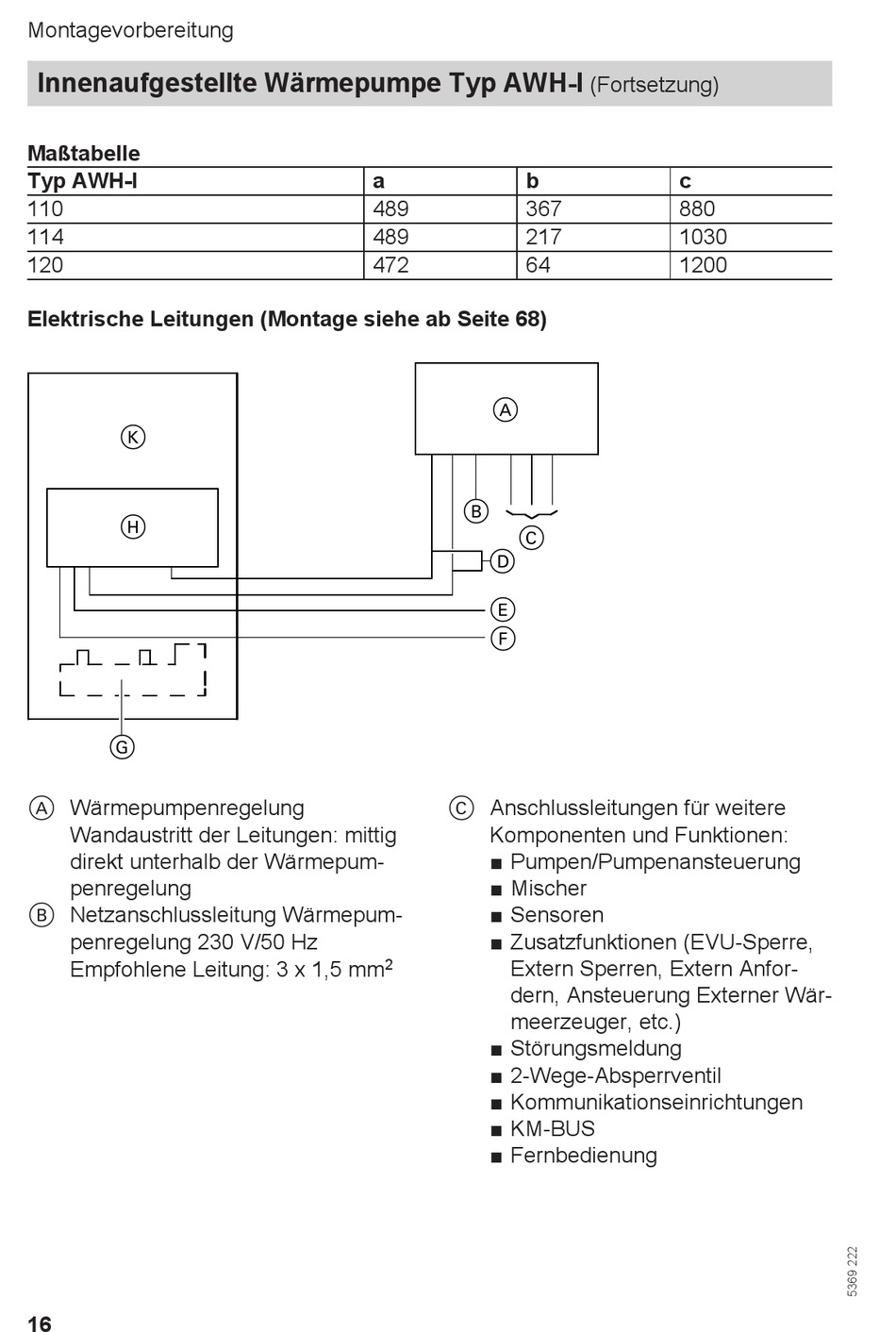

Montagevorbereitung
Innenaufgestellte Wärmepumpe Typ AWH-I
Maßtabelle
Typ AWH-I
110
114
120
Elektrische Leitungen (Montage siehe ab Seite 68)
K
H
G
A Wärmepumpenregelung
Wandaustritt der Leitungen: mittig
direkt unterhalb der Wärmepum-
penregelung
B Netzanschlussleitung Wärmepum-
penregelung 230 V/50 Hz
Empfohlene Leitung: 3 x 1,5 mm
16
a b
489 367
489 217
472 64
A
B
C
D
E
F
C Anschlussleitungen für weitere
Komponenten und Funktionen:
■ Pumpen/Pumpenansteuerung
■ Mischer
■ Sensoren
■ Zusatzfunktionen (EVU-Sperre,
2 Extern Sperren, Extern Anfor-
dern, Ansteuerung Externer Wär-
meerzeuger, etc.)
■ Störungsmeldung
■ 2-Wege-Absperrventil
■ Kommunikationseinrichtungen
■ KM-BUS
■ Fernbedienung
(Fortsetzung)
c
880
1030
1200
