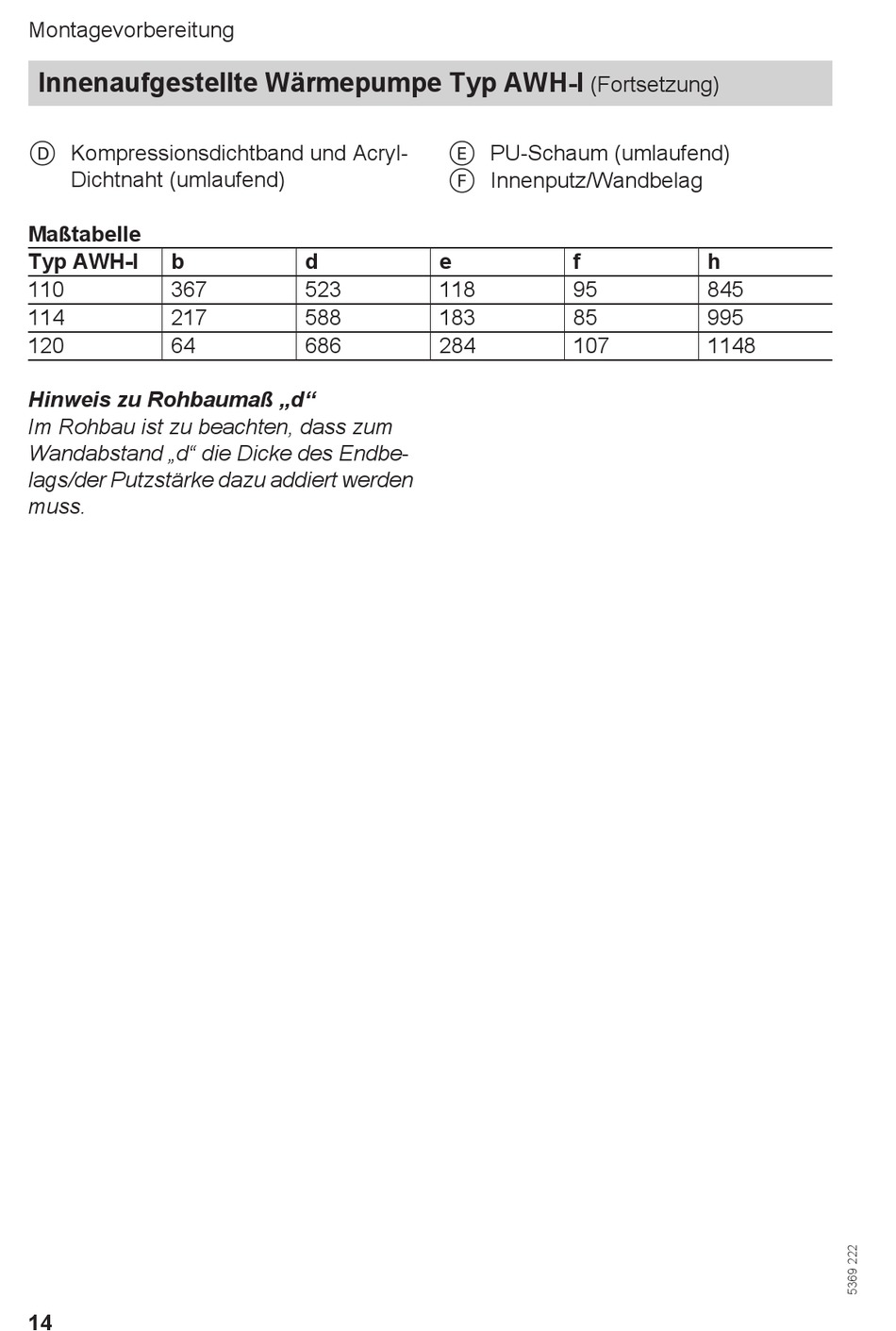

Viessmann VITOCAL 350-A AWH-1 Montageanleitung Seite 14

Montagevorbereitung
Innenaufgestellte Wärmepumpe Typ AWH-I
D Kompressionsdichtband und Acryl-
Dichtnaht (umlaufend)
Maßtabelle
Typ AWH-I b
110 367
114 217
120 64
Hinweis zu Rohbaumaß „d"
Im Rohbau ist zu beachten, dass zum
Wandabstand „d" die Dicke des Endbe-
lags/der Putzstärke dazu addiert werden
muss.
14
E PU-Schaum (umlaufend)
F Innenputz/Wandbelag
d e
523 118
588 183
686 284
(Fortsetzung)
f h
95 845
85 995
107 1148
