Konfigurations-
schalter
Quick-Cal
Taste
Auswahlschalter
für verstärker
•
öffnet - öffnet auswählen, wenn ein steigendes
Ausgangssignal des Stellungsreglers ein öffnen
des Ventils bewirkt .
•
Schließt - Schließt auswählen, wenn ein
steigendes Ausgangssignal des Stellungs-
reglers ein Schließen des Ventils bewirkt .
Signal geschlossen - In der Regel wird dieser Schalter
b
bei einer Luftwirkung öffnet Konfiguration auf 4 mA und
bei einer Luftwirkung schließt Konfiguration auf 20 mA
gestellt .
•
Wird 4 mA ausgewählt, dann ist das Ventil
vollständig geschlossen, wenn das Signal 4 mA
beträgt, und voll geöffnet, wenn es 20 mA
beträgt .
•
Wird 20 mA ausgewählt, dann ist das Ventil
vollständig geschlossen, wenn das Signal 20
mA beträgt, und voll geöffnet, wenn es 4 mA
beträgt
c
Stellungsreglerkennlinie
• Linear auswählen, wenn die Position des
Antriebes direkt proportional zum Eingangs-
signal sein soll .
•
Die Option GL% ergibt eine gleichprozentige
Ausgangskennlinie, 30:1 zum Eingangssignal .
d
•
Wählen Sie on für ein vollständiges Entlüften
oder Belüften, je nach Konfiguration, bei einem
Eingangssignal von unter 1% .
•
Die Schalterstellung off schaltet die Funktion
aus .
8
®
4-20 mA Eingang

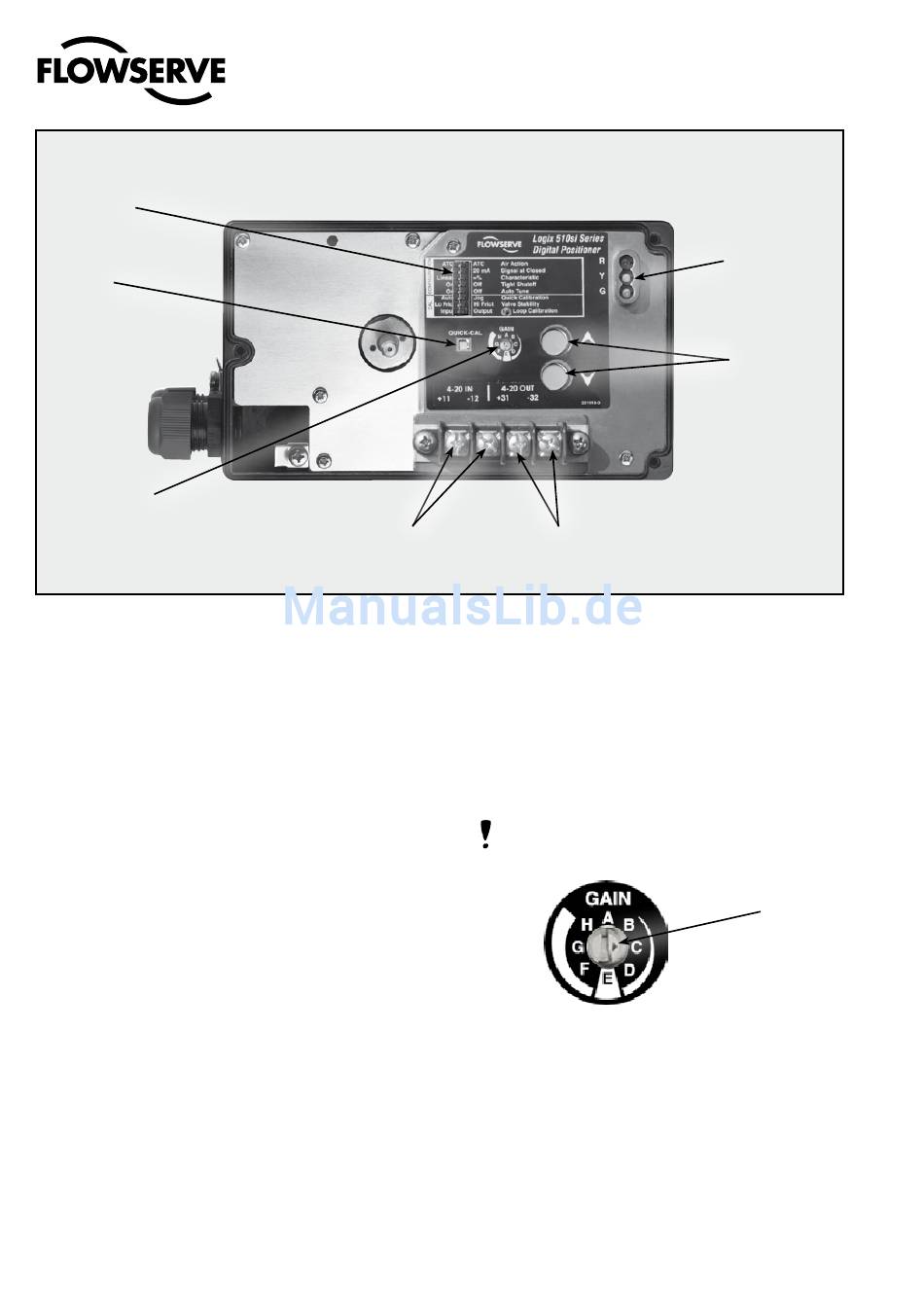

Abb. 4: Lokale Schnittstelle des Logix 510si
Betriebsanleitung Logix 510si - LGDEIM0510-01 09/09
4-20mA Rückmel-
dung (optional)
e
Auto tune - Dieser Schalter legt fest, ob der Stellungs-
regler sich mit jeder Betätigung der Quick-Cal Taste
selbst abstimmen wird (Auto-Tuning) .
ein - aktiviert ein Autotune Merkmal, das nach
•
jeder Ausführung eines Quick-Cal automatisch
die Verstärkungseinstellungen des Stellungsreg-
lers auf Grundlage der Einstellungen des Dreh-
schalters für die Verstärkung festlegen wird .
hInweIS: Ein kleiner schwarzer Pfeil kennzeichnet die
Schalterstellung. Der Schlitz dient nur zur Verstellung
des Drehschalters.
•
Ist der Drehauswahlschalter für die Verstäkung
auf "e" gestellt, wenn der Auto-Tune Schalter auf
ein steht, erfolgt die Berechnung und Verwedung
einer nominellen FLOWSERVE-Reaktionseilung .
•
Ist der Drehauswahlschalter für die Verstärkung
auf "d", "C", "B" oder "A" gestellt, wenn der
Auto-Tune Schalter auf ein steht, werden
progressiv niedrigere Verstärkungsein-
stellwerte errechnet und verwendet .
•
Ist der Drehauswahlschalter für die Verstärkung
auf "F", "g" oder "h" gestellt, wenn der Auto-
Tune Schalter auf ein steht, werden progressiv
höhere Verstärkungseinstellwerte errechnet
und verwendet .
LED
Statusleuchten
Kalibrierungs-
schalter
Pfeil
