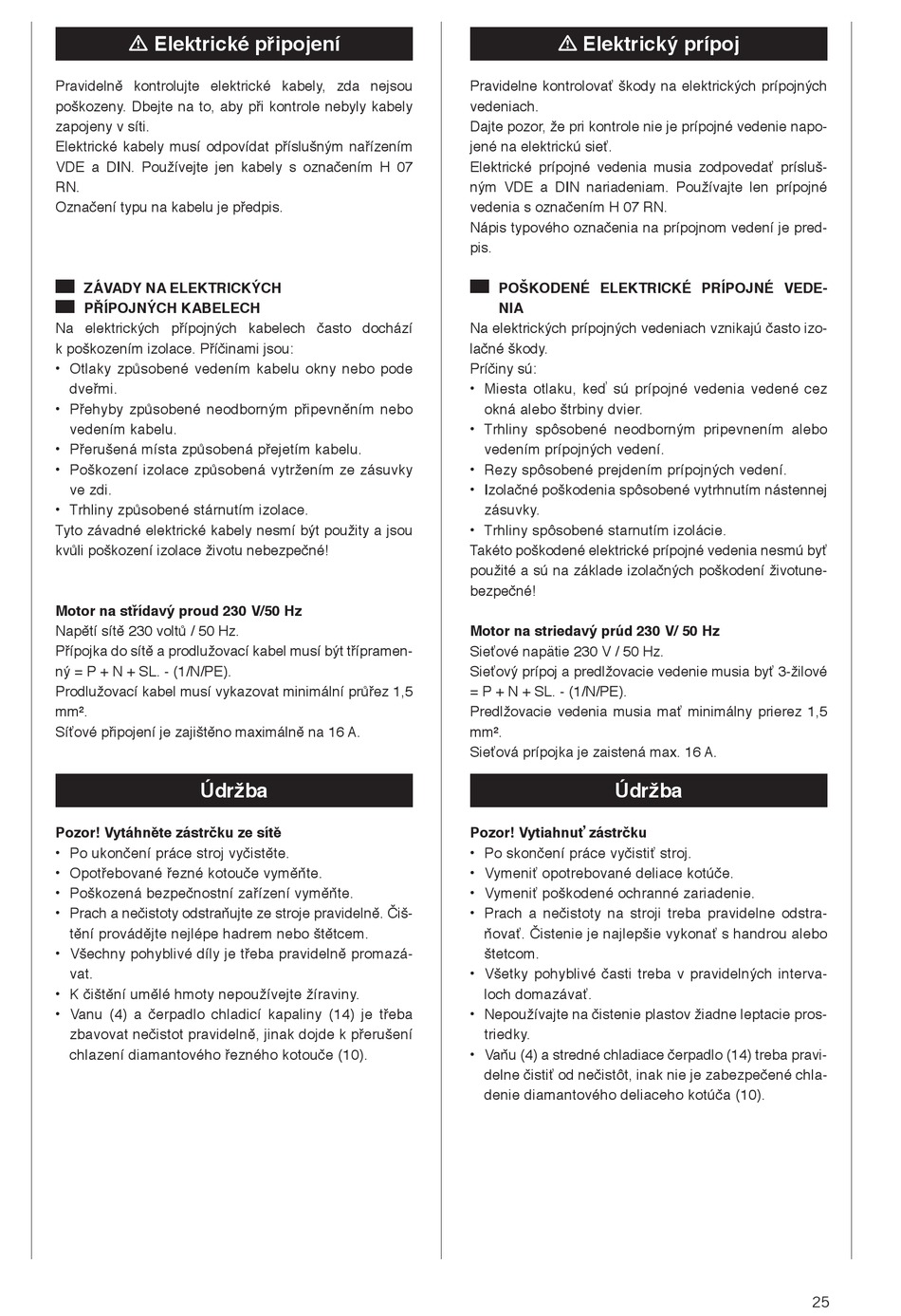

Scheppach FS 8500 Originalbetriebsanleitung Seite 25

m elektrické připojení
Pravidelně kontrolujte elektrické kabely, zda nejsou
poškozeny. Dbejte na to, aby při kontrole nebyly kabely
zapojeny v síti.
Elektrické kabely musí odpovídat příslušným nařízením
VDE a DIN. Používejte jen kabely s označením H 07
RN.
Označení typu na kabelu je předpis.
záVaDy na elekTRickýcH
pŘípojnýcH kabelecH
Na elektrických přípojných kabelech často dochází
k poškozením izolace. Příčinami jsou:
• Otlaky způsobené vedením kabelu okny nebo pode
dveřmi.
• Přehyby způsobené neodborným připevněním nebo
vedením kabelu.
• Přerušená místa způsobená přejetím kabelu.
• Poškození izolace způsobená vytržením ze zásuvky
ve zdi.
• Trhliny způsobené stárnutím izolace.
Tyto závadné elektrické kabely nesmí být použity a jsou
kvůli poškození izolace životu nebezpečné!
motor na střídavý proud 230 V/50 Hz
Napětí sítě 230 voltů / 50 Hz.
Přípojka do sítě a prodlužovací kabel musí být třípramen-
ný = P + N + SL. - (1/N/PE).
Prodlužovací kabel musí vykazovat minimální průřez 1,5
mm².
Síťové připojení je zajištěno maximálně na 16 A.
údržba
pozor! Vytáhněte zástrčku ze sítě
• Po ukončení práce stroj vyčistěte.
• Opotřebované řezné kotouče vyměňte.
• Poškozená bezpečnostní zařízení vyměňte.
• Prach a nečistoty odstraňujte ze stroje pravidelně. Čiš-
tění provádějte nejlépe hadrem nebo štětcem.
• Všechny pohyblivé díly je třeba pravidelně promazá-
vat.
• K čištění umělé hmoty nepoužívejte žíraviny.
• Vanu (4) a čerpadlo chladicí kapaliny (14) je třeba
zbavovat nečistot pravidelně, jinak dojde k přerušení
chlazení diamantového řezného kotouče (10).
m elektrický prípoj
Pravidelne kontrolovať škody na elektrických prípojných
vedeniach.
Dajte pozor, že pri kontrole nie je prípojné vedenie napo-
jené na elektrickú sieť.
Elektrické prípojné vedenia musia zodpovedať prísluš-
ným VDE a DIN nariadeniam. Používajte len prípojné
vedenia s označením H 07 RN.
Nápis typového označenia na prípojnom vedení je pred-
pis.
poškoDené elekTRické pRípojné VeDe-
nia
Na elektrických prípojných vedeniach vznikajú často izo-
lačné škody.
Príčiny sú:
• Miesta otlaku, keď sú prípojné vedenia vedené cez
okná alebo štrbiny dvier.
• Trhliny spôsobené neodborným pripevnením alebo
vedením prípojných vedení.
• Rezy spôsobené prejdením prípojných vedení.
• Izolačné poškodenia spôsobené vytrhnutím nástennej
zásuvky.
• Trhliny spôsobené starnutím izolácie.
Takéto poškodené elektrické prípojné vedenia nesmú byť
použité a sú na základe izolačných poškodení životune-
bezpečné!
motor na striedavý prúd 230 V/ 50 Hz
Sieťové napätie 230 V / 50 Hz.
Sieťový prípoj a predlžovacie vedenie musia byť 3-žilové
= P + N + SL. - (1/N/PE).
Predlžovacie vedenia musia mať minimálny prierez 1,5
mm².
Sieťová prípojka je zaistená max. 16 A.
údržba
pozor! Vytiahnuť zástrčku
• Po skončení práce vyčistiť stroj.
• Vymeniť opotrebované deliace kotúče.
• Vymeniť poškodené ochranné zariadenie.
• Prach a nečistoty na stroji treba pravidelne odstra-
ňovať. Čistenie je najlepšie vykonať s handrou alebo
štetcom.
• Všetky pohyblivé časti treba v pravidelných interva-
loch domazávať.
• Nepoužívajte na čistenie plastov žiadne leptacie pros-
triedky.
• Vaňu (4) a stredné chladiace čerpadlo (14) treba pravi-
delne čistiť od nečistôt, inak nie je zabezpečené chla-
denie diamantového deliaceho kotúča (10).
25
