Scheppach FS 8500 Originalbetriebsanleitung Seite 22

fig. 8
6
fig. 9
8
18
e
fig. 10
f
fig. 11
23
22
6
f
22
21

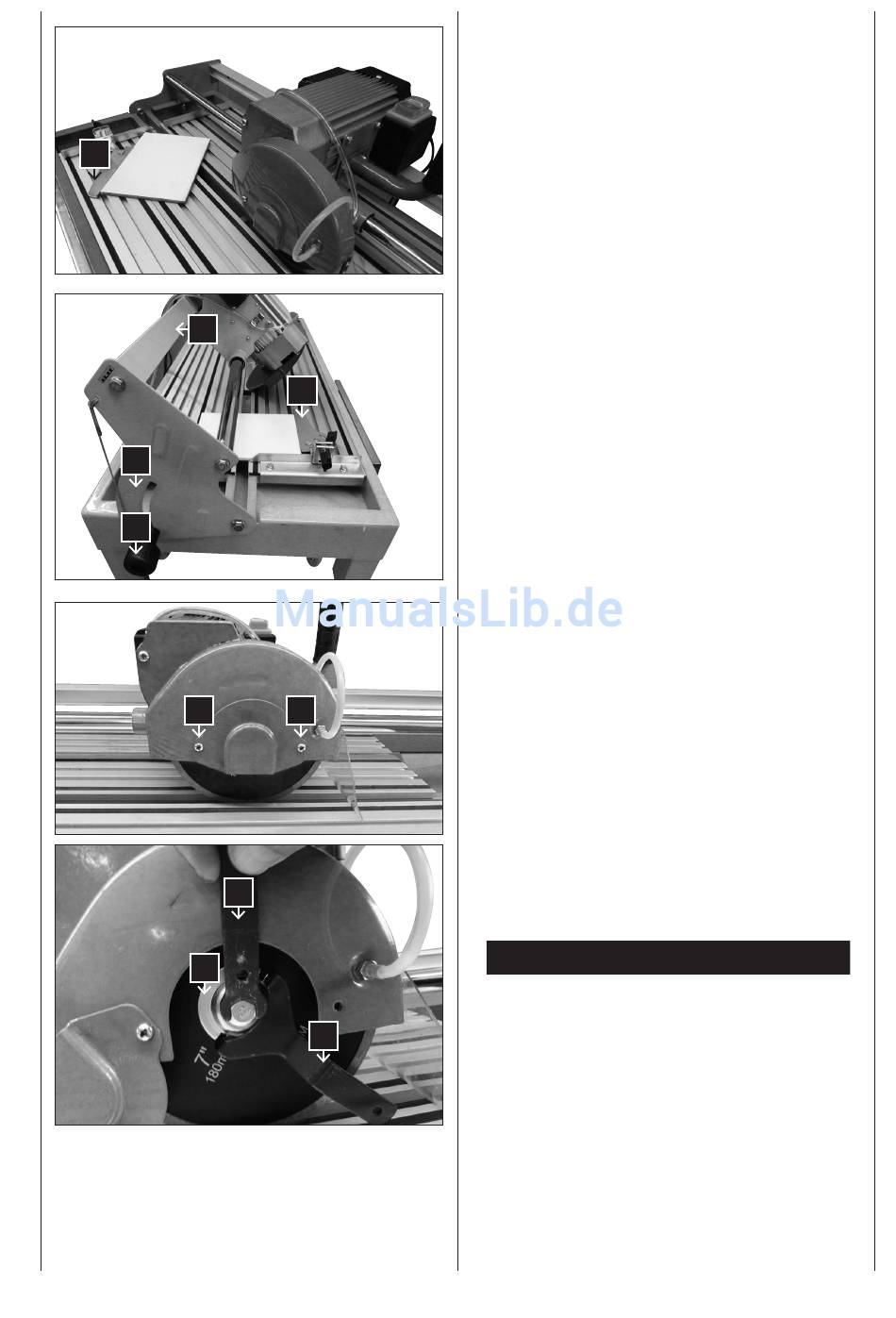

45° Diagonalschnitt (Abb. 8 )
1 Winkelanschlag (6) auf 45° einstellen
2 Schnitt wie erklärt durchführen.
45° längsschnitt, (Abb. 9)
1 Sterngriffschraube (E) beidseitig lockern
2 Führungsschiene (8) nach links auf 45° der Winkel-
skala (18) neigen.
3 Sterngriffschraube (E) wieder festziehen.
4 Schnitt wie erklärt, durchführen.
Diamanttrennscheibe wechseln (Abb. 10- 11)
Achtung! netzstecker ziehen
1 Die 2 Schrauben (F) lösen und Sägeblattschutz (20)
abnehmen.(Abb.10)
2 Schlüssel (21) an der Motorwelle ansetzen und hal-
ten.
3 Mit dem Schlüssel (22) die Flanschmutter in Lauf-
richtung der Trennscheibe (10) lösen.
4 Außenflansche (23) und Trennscheibe (10) abneh-
men. (Abb.11)
5
Aufnahmeflansch vor der Montage der neuen Trenn-
scheibe sorgfältig reinigen.
6 Die neue Trennscheibe in umgekehrter Reihenfolge
wieder einsetzen und festziehen.
Achtung: Laufrichtung der Trennscheibe beachten!
7 Sägeblattschutz(20) wieder montieren.
transport
Achtung! netzstecker ziehen
Zum Transport der Maschine den Maschinenkopf nach
vorne stellen, und den Verriegelungsbolzen (13) einrasten
(Abb.5)
