Betriebsartenwahl und Auswahl der Steuerung
Erläuterung der Betriebsarten
Die Betriebsart dient zur Festlegung der Quelle für den Startbefehl und die Drehzahlvorgabe.
Wählen Sie die externe Betriebsart, wenn der Frequenzumrichter unter Verwendung von
Potentiometern und Schaltern vorwiegend über die Steuerklemmen betrieben werden soll.
Wählen Sie den Betrieb über die Bedieneinheit, wenn der Startbefehl die Vorgabe des
Drehzahlbefehls über die Bedieneinheit oder die PU-Schnittstelle erfolgen soll.
Wählen Sie den Netzwerkbetrieb (NET-Modus) bei einem Betrieb über die 2. serielle
Schnittstelle oder eine Kommunikationsoption.
Die Betriebsart kann über die Bedieneinheit oder im Kommunikationsbetrieb über einen
Anweisungscode ausgewählt werden.

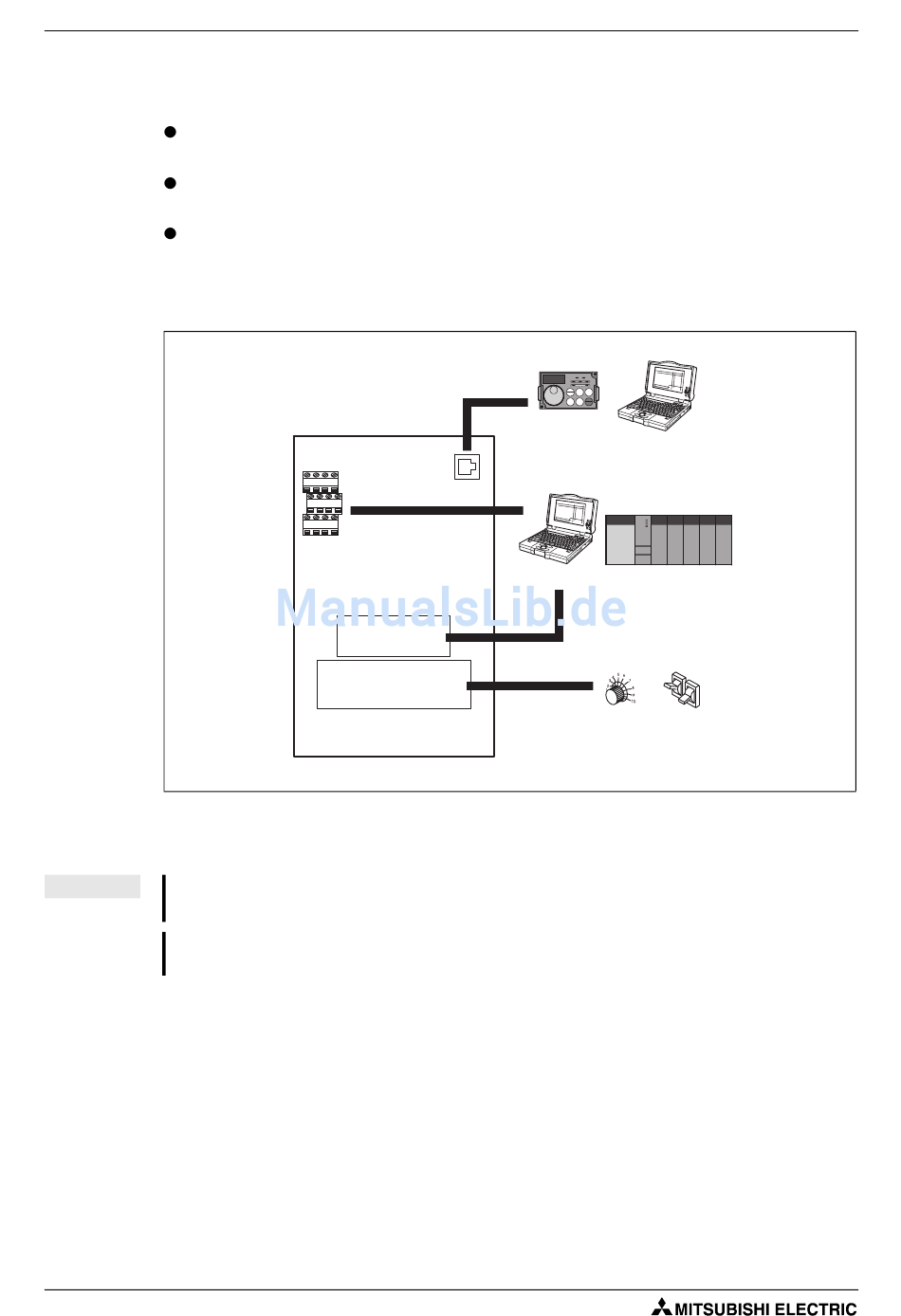

Abb. 6-107: Betriebsarten des Frequenzumrichters
HINWEISE
Zur Auswahl der kombinierten Betriebsart ist Parameter 79 auf „3" oder „4" zu setzen. Die
Startmethoden sind unterschiedlich.
In der Werkseinstellung ist die Stoppfunktion der Bedieneinheit über die STOP-Taste auch
in anderen Betriebsarten als im Betrieb über Bedieneinheit freigegeben (siehe Pr. 75).
6 - 186
Betrieb über
Bedieneinheit
Frequenzumrichter
PU-Schnittstelle
Netzwerkbetrieb
RS485-
Schnittstelle
(2. serielle Schnittstelle)
Kommunikations-
option
Externe Klemmen
Bedieneinheit
Personalcomputer
Personalcomputer SPS
Netzwerkbetrieb
Externer
Betrieb
Potentiometer Schalter
Parameter
I001201E
