Externer Befehl Zum Schließen Des Leistungsschalters - ABB REF615 Anwendungs-Handbuch

Abschnitt 3
REF615 Standardkonfigurationen
324
X110_BI4_CB_SPRING_CHARGED
SECRSYN1_SYNC_OK
TRPPTRC1_TRIP
TRPPTRC2_TRIP
X110_BI3_GAS_PRESSURE_ALARM
DCSXSWI1_OKPOS
ESSXSWI1_OPENPOS
GUID-6EE55602-0579-4751-A44B-FC1A13105BB7 V1 DE

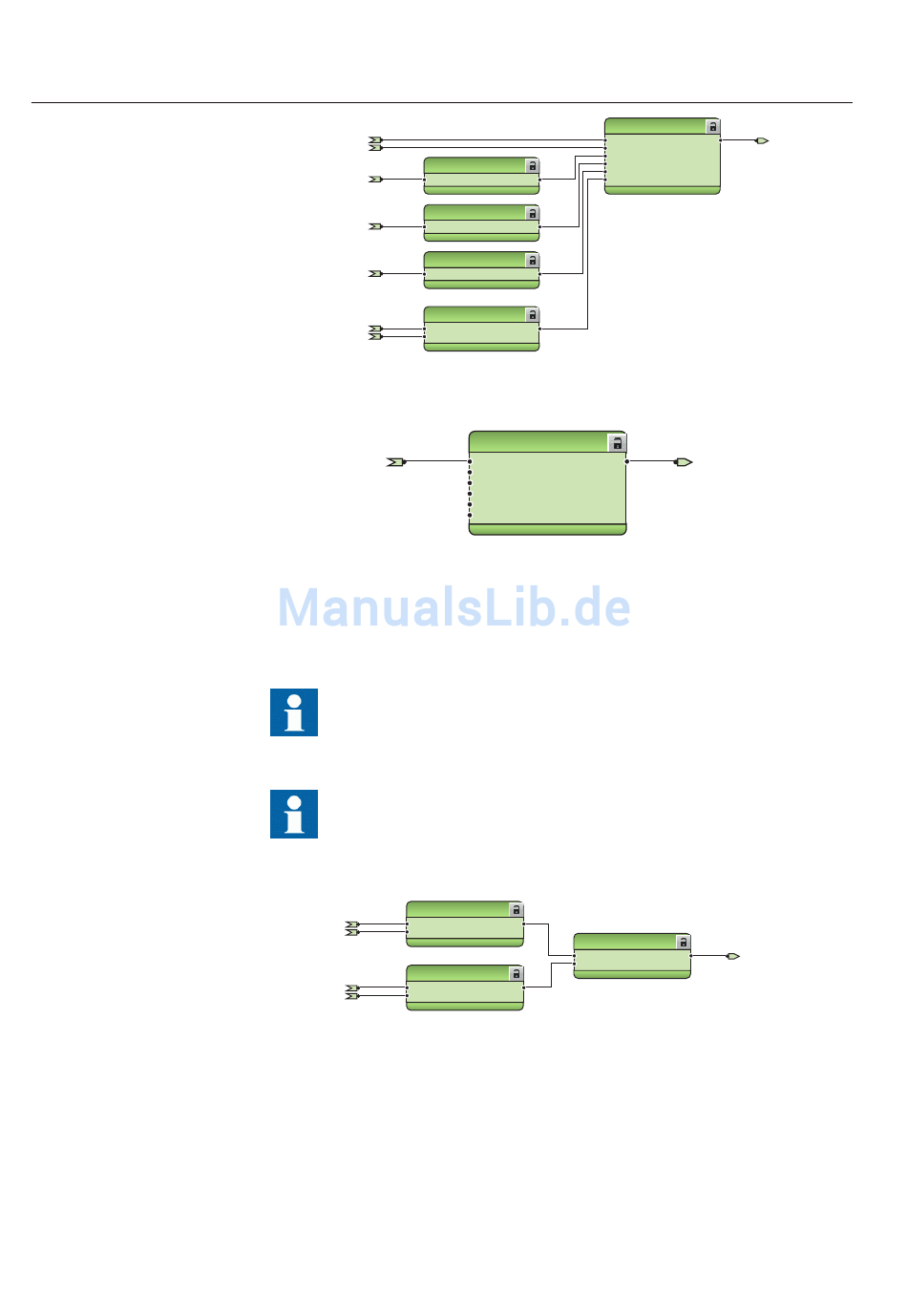

Abb. 481: "Schließen zulassen"-Logik des Leistungsschalters 1
T1PTTR1_BLK_CLOSE
GUID-4D4C77CA-EB68-43E8-A9EB-D1CF7DB35836 V1 DE
Abb. 482: "Schließen blockieren"-Logik des Leistungsschalters 1
Die Konfiguration umfasst die Logik für das Generieren der externen Befehle zum
Schließen und Öffnen des Leistungsschalter, wenn sich das Gerät im lokalen oder
Remote-Modus befindet.
Prüfen Sie die Logik für den externen Befehl zum Schließen des
Leistungsschalters und passen Sie ihn für Ihre Anwendung an.
Verbinden Sie die zusätzlichen Signale für das Schließen und Öffnen
des Leistungsschalters im lokalen oder Remote-Modus, sofern für die
Konfiguration zutreffend.
B1
CONTROL_LOCAL
B2
FALSE
B1
CONTROL_REMOTE
B2
FALSE
GUID-4E30020D-F965-4959-9286-5AD3DDDDC462 V1 DE
Abb. 483: Externer Befehl zum Schließen des Leistungsschalters
NOT
IN OUT
NOT
IN OUT
NOT
IN OUT
AND
B1 O
B2
OR6
B1
B2
B3
B4
B5
B6
AND
O
B1
B2
AND
O
1MRS757683 B
AND6
B1 O
CBXCBR1_ENA_CLOSE
B2
B3
B4
B5
B6
O
CBXCBR1_BLK_CLOSE
OR
O
CBXCBR1_AU_CLOSE
Anwendungs-Handbuch
REF615
