Funktion Für Die Einschaltstromerkennung - ABB REF615 Anwendungs-Handbuch

Abschnitt 3
REF615 Standardkonfigurationen
124
BLOCK
GUID-57913FDC-E766-404A-ABA6-90ADB0F7CF74 V1 DE

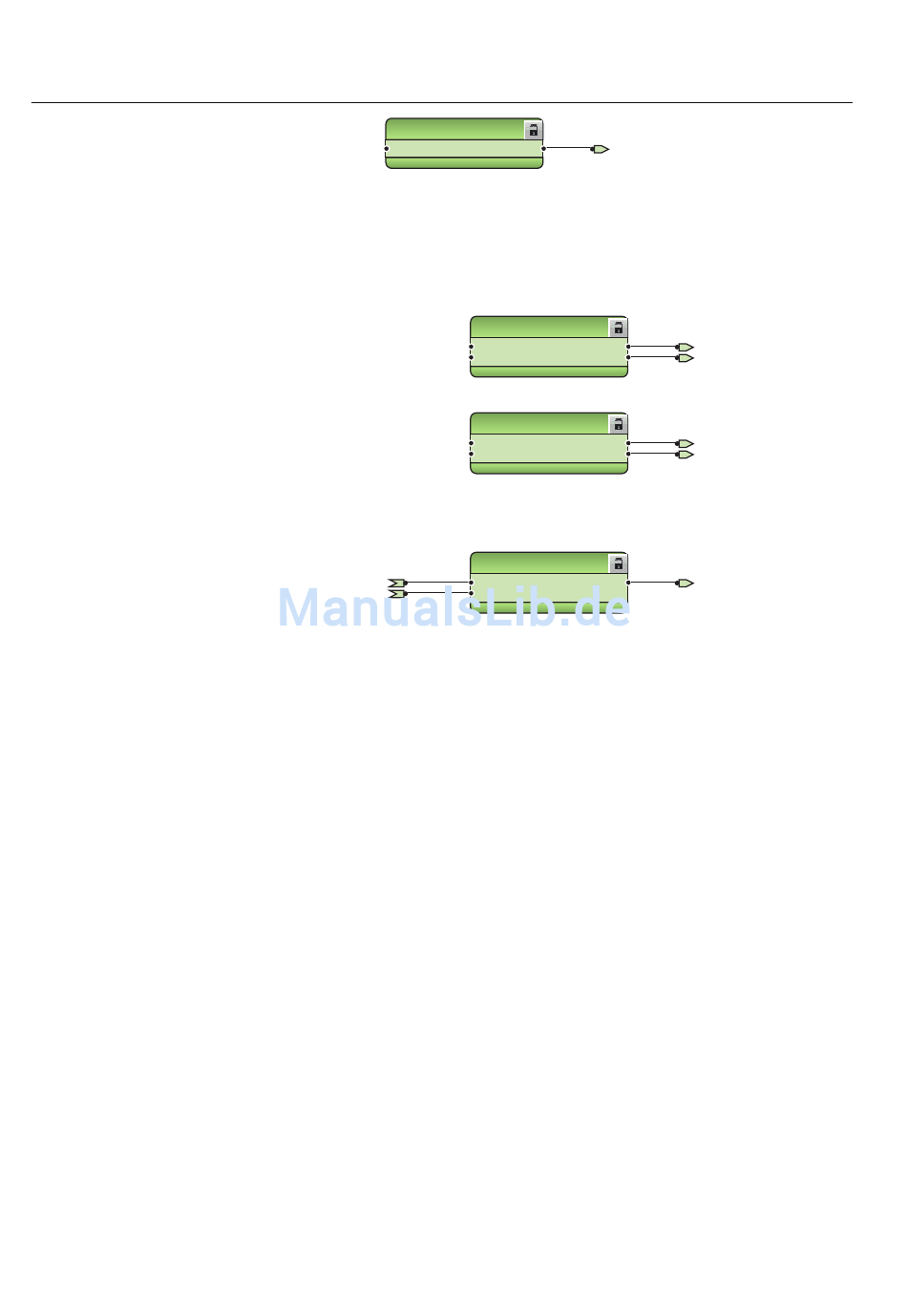

Abb. 130: Funktion für die Einschaltstromerkennung
Für den Leiterunsymmetrieschutz stehen zwei Schieflastschutzstufen (NSPTOC1
und NSPTOC2) zur Verfügung. Mit diesen Funktionen wird der Abgang vor
Leiterunsymmetrie geschützt.
NSPTOC1_OPERATE
NSPTOC2_OPERATE
GUID-042DF7F0-BC45-4B9F-8F1B-301314789714 V1 DE
Abb. 131: Schieflastschutz
Für den Erdfehlerschutz gibt es vier Stufen. Die Stufe EFLPTOC2 ist für den
empfindlichen Erdfehlerschutz vorgesehen. Gemäß dem Bestellcode des Geräts kann
die Konfiguration auch über den Erdfehlerschutz basierend auf harmonischen
Komponenten HAEFPTOC verfügen.
INRPHAR1
BLK2H
NSPTOC1
BLOCK OPERATE
ENA_MULT START
NSPTOC2
BLOCK OPERATE
ENA_MULT START
OR
B1
B2
1MRS757683 B
INRPHAR1_BLK2H
NSPTOC1_OPERATE
NSPTOC1_START
NSPTOC2_OPERATE
NSPTOC2_START
O
NSPTOC_OPERATE
