Abschnitt 3
REF615 Standardkonfigurationen
3.5.3.4
112
Die Parameter für TCSSCBR1 sind korrekt einzustellen.
TCSSCBR_BLOCKING
TCSSCBR_BLOCKING
TCSSCBR1_ALARM
TCSSCBR2_ALARM
GUID-74BD5A42-E773-4714-9EDF-97F22B96687A V1 DE

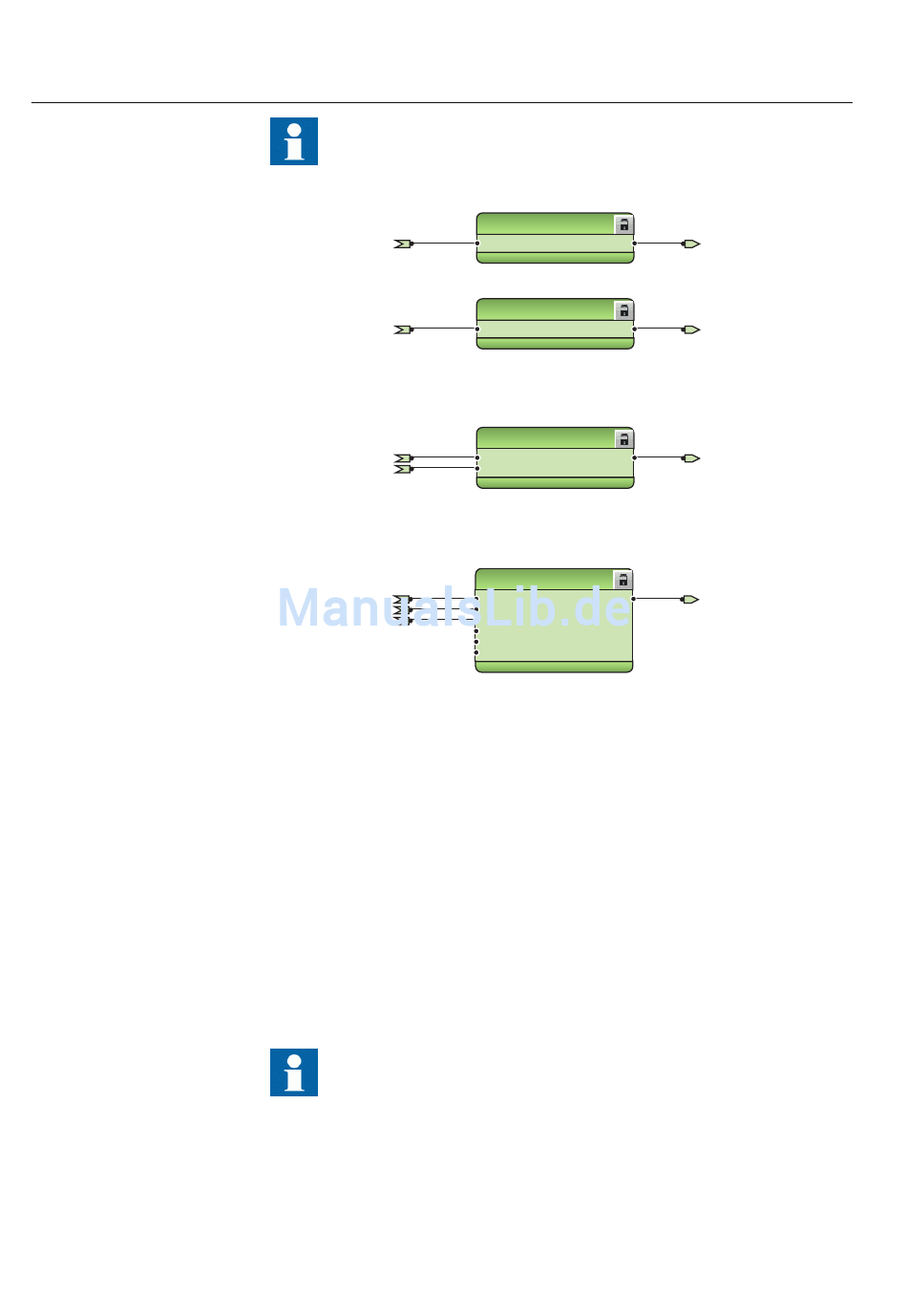

Abb. 112: Funktion für die Auskreisüberwachung
TRPPTRC1_TRIP
TRPPTRC2_TRIP
X120_BI3_CB_OPENED
GUID-1D7B03CB-17B8-4B99-AAE9-9825BC9B0322 V1 DE
Abb. 113: Logik für die Auskreisüberwachung
Funktionsdiagramme für Steuerung und Verriegelung
Das Schließen des Leistungsschalters wird ausgelöst, wenn der Eingang
ENA_CLOSE aktiviert wird. Der Eingang kann über die Konfigurationslogik aktiviert
werden, die auf dem Status der Auslöselogiken basiert. Andere Signale können jedoch
je nach Erfordernisse der Anwendung verbunden werden.
Der Eingang SYNC_ITL_BYP kann z. B. verwendet werden, um grundsätzlich das
Schließen des Leistungsschalters zuzulassen, wenn sich der
Leistungsschaltereinschub in Testposition befindet. SYNC_ITL_BYP überschreibt
z. B. die aktiven Verriegelungsbedingungen, wenn der Leistungsschaltereinschub
geschlossen ist und sich in der Wartungsposition befindet.
Für die Anwendung benötigte, zusätzliche Signale können für das
Öffnen und Schließen des Leistungsschalters verbunden werden.
TCSSCBR1
BLOCK ALARM
TCSSCBR2
BLOCK ALARM
OR
B1 O
B2
OR6
B1 O
B2
B3
B4
B5
B6
1MRS757683 B
TCSSCBR1_ALARM
TCSSCBR2_ALARM
TCSSCBR_ALARM
TCSSCBR_BLOCKING
