Abschnitt 3
REF615 Standardkonfigurationen
3.4.3.5
94
B1
CONTROL_LOCAL
B2
FALSE
B1
CONTROL_REMOTE
B2
FALSE
GUID-5BED9700-F389-4A3E-AE41-6854954D5819 V1 DE

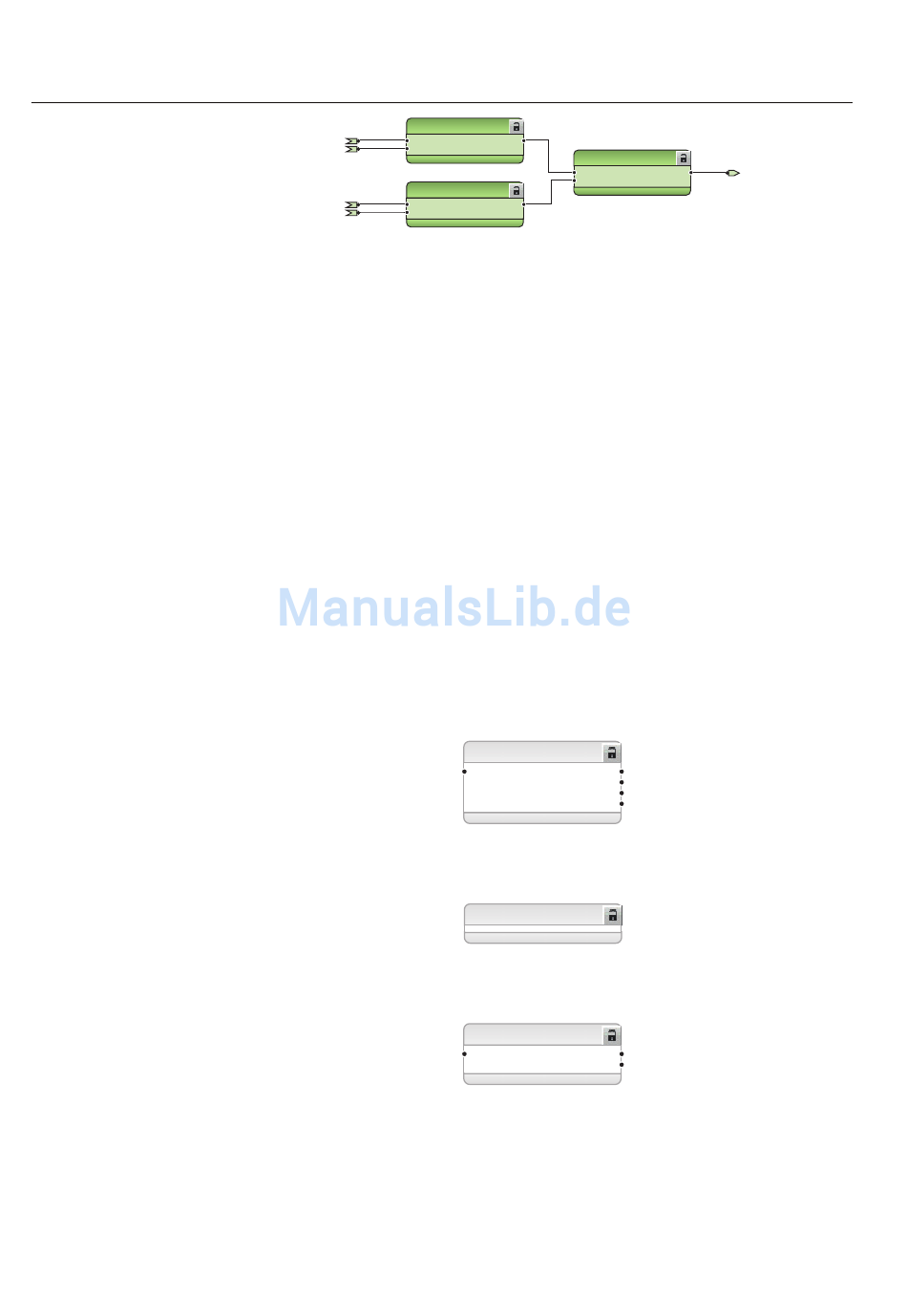

Abb. 84: Externer Befehl zum Schließen des Leistungsschalters
Funktionsdiagramme für Messfunktionen
Die Leiterstromeingänge zum Gerät werden von der Strommessfunktion CMMXU1
gemessen. Der Stromeingang ist mit der X120-Karte in der Rückwand verbunden. Die
Funktion Symmetrische Komponenten (Strom) CSMSQI1 misst den symmetrischen
Strom, und die Funktion Summenstrommessung RESCMMXU1 misst den
Summenstrom.
Der Verlagerungsspannungseingang ist mit der X120-Karte in der Rückwand
verbunden und wird mit der Funktion Summenstrommessung RESVMMXU1
gemessen. Die Messungen können im LHMI abgelesen werden und stehen über die
Messoption in der Menüauswahl zur Verfügung. Auf der Grundlage der
Einstellungen können die Funktionsblöcke für die gemessenen Stromwerte Signale
für die untere Alarm- oder Warngrenze und für die hohe Alarm- oder Warngrenze
generieren.
Die Lastprofilregistrierung-Funktion LDPRLRC1 ist in der Übersicht mit den
Messungen enthalten. Mit LDPRLRC1 kann der Lastverlauf des entsprechenden
Abgangs beobachtet werden.
GUID-CE8A28FF-D46E-4C19-9ED9-B9EF3AF4D941 V1 DE
Abb. 85: Strommessung: Dreiphasige Strommessung
GUID-55E03474-FC5C-4A69-8018-2E80D64228FE V1 DE
Abb. 86: Strommessung: Symmetrische Komponenten (Strom)
GUID-D547C128-B4B7-42B0-AA05-2565E19D2EFD V1 DE
Abb. 87:

Strommessung: Summenstrommessung

AND
O
OR
B1
B2
AND
O
CMMXU1
BLOCK HIGH_ALARM
HIGH_WARN
LOW_WARN
LOW_ALARM
CSMSQI1
RESCMMXU1
BLOCK HIGH_ALARM
HIGH_WARN
1MRS757683 B
O
CBXCBR1_AU_CLOSE
