1MRS757683 B
REF615
Anwendungs-Handbuch
X120_BI2_CB_CLOSED
X110_BI1_MCB_OPENED
GUID-83FF05A1-16D5-41C2-BCD2-39A0D7033704 V2 DE

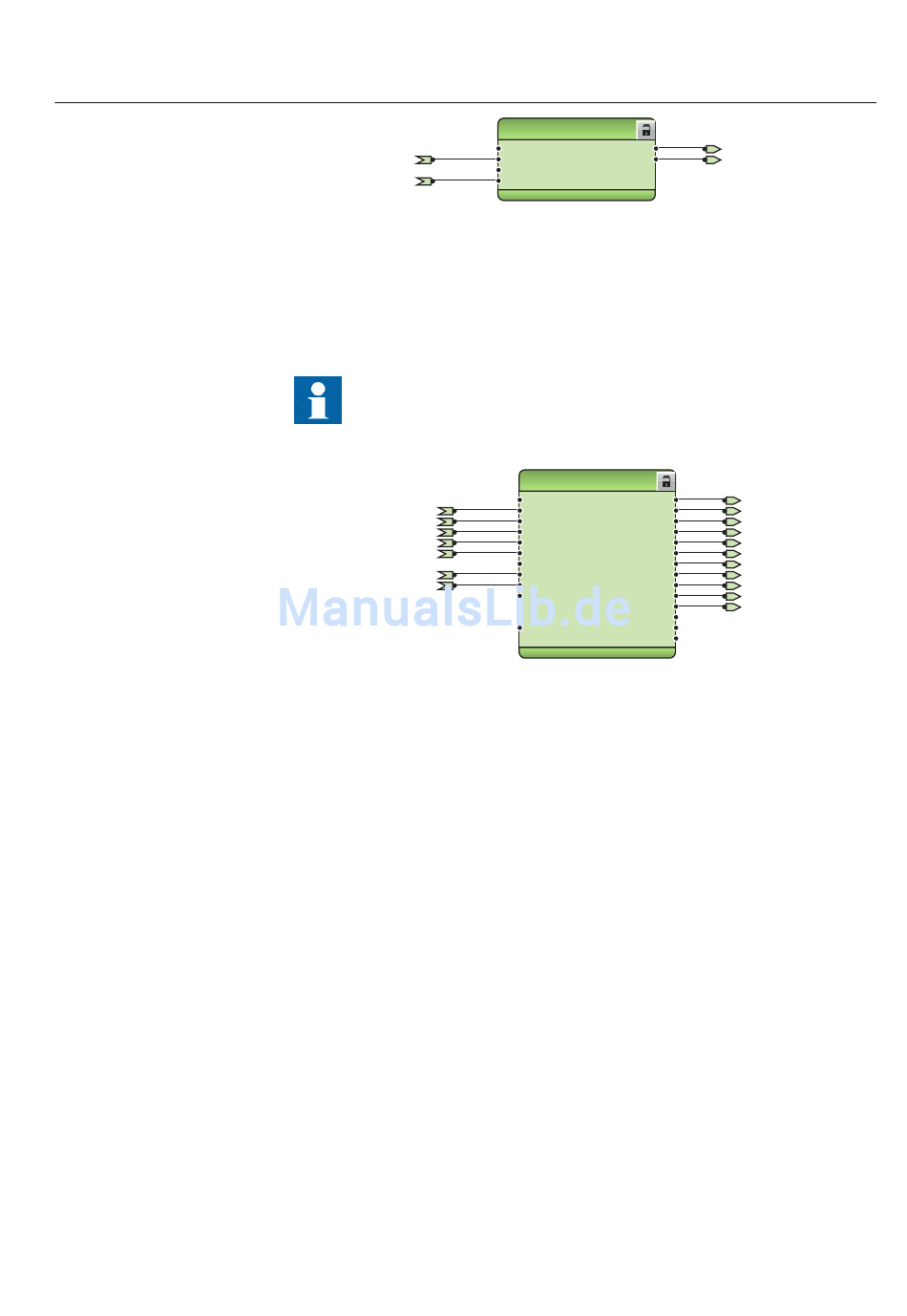

Abb. 247: Funktion für die Automatenfallüberwachung
Die Leistungschalterzustandsüberwachung SSCBR1 überwacht den
Leistungsschalterstatus basierend auf den Informationen der verbundenen
Binäreingänge und den gemessenen Strompegeln. SSCBR1 verfügt über
verschiedene Überwachungsmethoden.
Die Parameter für SSCBR1 sind korrekt einzustellen.
X120_BI3_CB_OPENED
X120_BI2_CB_CLOSED
CB_OPEN_COMMAND
CB_CLOSE_COMMAND
X110_BI3_GAS_PRESSURE_ALARM
CB_SPRING_DISCHARGED
X110_BI4_CB_SPRING_CHARGED
GUID-C4E153AD-BD5F-429A-BE5F-9E16ED24BF87 V1 DE
Abb. 248: Funktion für die Leistungschalterzustandsüberwachung
REF615 Standardkonfigurationen
SEQSPVC1
BLOCK FUSEF_3PH
CB_CLOSED FUSEF_U
DISCON_OPEN
MINCB_OPEN
SSCBR1
BLOCK TRV_T_OP_ALM
POSOPEN TRV_T_CL_ALM
POSCLOSE SPR_CHR_ALM
OPEN_CB_EXE OPR_ALM
CLOSE_CB_EXE OPR_LO
PRES_ALM_IN IPOW_ALM
PRES_LO_IN IPOW_LO
SPR_CHR_ST CB_LIFE_ALM
SPR_CHR MON_ALM
RST_IPOW PRES_ALM
RST_CB_WEAR PRES_LO
RST_TRV_T OPENPOS
RST_SPR_T INVALIDPOS
CLOSEPOS
Abschnitt 3
SEQSPVC1_FUSEF_3PH
SEQSPVC1_FUSEF_U
SSCBR1_TRV_T_OP_ALM
SSCBR1_TRV_T_CL_ALM
SSCBR1_SPR_CHR_ALM
SSCBR1_OPR_ALM
SSCBR1_OPR_LO
SSCBR1_IPOW_ALM
SSCBR1_IPOW_LO
SSCBR1_CB_LIFE_ALM
SSCBR1_MON_ALM
SSCBR1_PRES_ALM
SSCBR1_PRES_LO
