Strommessung: Dreiphasige Strommessung - ABB REF615 Anwendungs-Handbuch

1MRS757683 B
3.7.3.5
REF615
Anwendungs-Handbuch
B1
CONTROL_LOCAL
B2
FALSE
B1
CONTROL_REMOTE
B2
FALSE
GUID-D63AE948-455C-498A-824F-6EF494C57C06 V1 DE

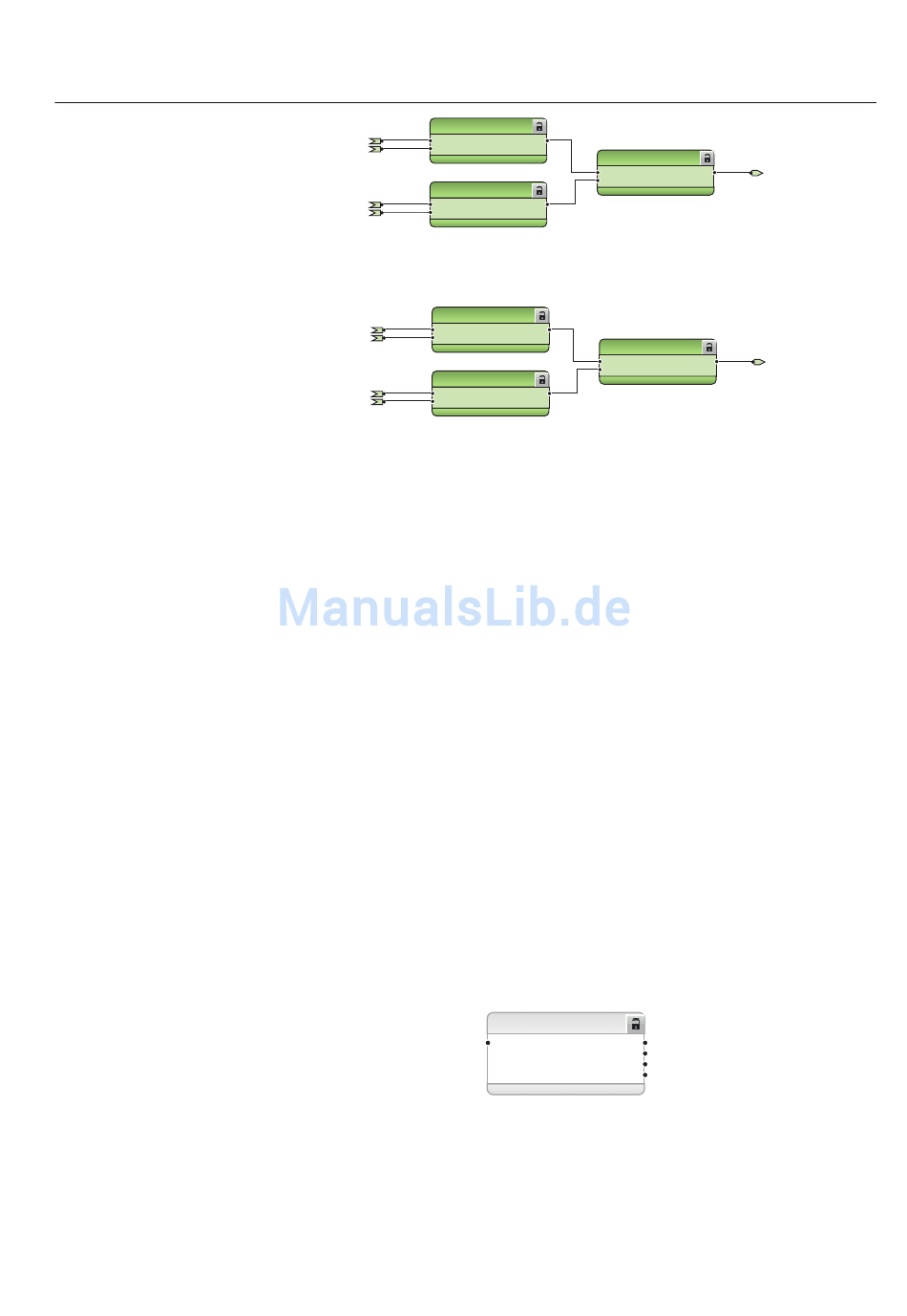

Abb. 203: Externer Befehl zum Schließen des Leistungsschalters 1
CONTROL_LOCAL
FALSE
CONTROL_REMOTE
FALSE
GUID-53BFABFE-E563-4D53-9FE6-891D0865EB54 V1 DE
Abb. 204: Externer Befehl zum Öffnen des Leistungsschalters 1
Funktionsdiagramme für Messfunktionen
Die Leiterstromeingänge zum Gerät werden von der Strommessfunktion CMMXU1
gemessen. Der Stromeingang ist mit der X120-Karte in der Rückwand verbunden. Die
Funktion Symmetrische Komponenten (Strom) CSMSQI1 misst den symmetrischen
Strom, und die Funktion Summenstrommessung RESCMMXU1 misst den
Summenstrom.
Die Sammelschienen-seitigen Leiter-Erde-Spannungseingänge zum Gerät werden
von der Spannungsanzeige VMMXU1 gemessen. Der Spannungseingang ist mit der
X130-Karte in der Rückwand verbunden. Die Funktion Symmetrische Komponenten
der Spannung VSMSQI1 misst die symmetrische Spannung, und die Funktion
Verlagerungsspannungsmessung RESVMMXU1 misst die Verlagerungsspannung.
Die Messungen können im LHMI abgelesen werden und stehen über die Messoption
in der Menüauswahl zur Verfügung. Auf der Grundlage der Einstellungen können die
Funktionsblöcke für die gemessenen Stromwerte Signale für die untere Alarm- oder
Warngrenze und für die hohe Alarm- oder Warngrenze generieren.
Die Frequenzmessung FMMXU1 des Netzes und die dreiphasige Leistungs- und
Energieberechnung PEMMXU1 sind verfügbar. Die Lastprofilregistrierung-
Funktion LDPRLRC1 ist in der Übersicht mit den Messungen enthalten. Mit
LDPRLRC1 kann der Lastverlauf des entsprechenden Abgangs beobachtet werden.
GUID-40AF615B-1FC1-4ACD-9605-8D6DD5DC23C3 V1 DE
Abb. 205:

Strommessung: Dreiphasige Strommessung

REF615 Standardkonfigurationen
AND
O
B1
B2
AND
O
AND
B1 O
B2
B1
B2
AND
B1 O
B2
CMMXU1
BLOCK HIGH_ALARM
HIGH_WARN
LOW_WARN
LOW_ALARM
Abschnitt 3
OR
O
CBXCBR1_AU_CLOSE
OR
O
CBXBCR1_AU_OPEN
163
