Abschnitt 3
REF615 Standardkonfigurationen
PHIPTOC1_OPERATE
PHLPTOC1_OPERATE
PHHPTOC1_OPERATE
PHHPTOC2_OPERATE
NSPTOC1_OPERATE
NSPTOC2_OPERATE
DEFHPDEF1_OPERATE
DEFLPDEF1_OPERATE
DEFLPDEF2_OPERATE
ARCSARC1_OPERATE
ARCSARC2_OPERATE
ARCSARC3_OPERATE
INTRPTEF1_OPERATE
EFHPTOC1_OPERATE
PDNSPTOC1_OPERATE
ROVPTOV1_OPERATE
ROVPTOV2_OPERATE
ROVPTOV3_OPERATE
EFPADM1_OPERATE
EFPADM2_OPERATE
EFPADM3_OPERATE
WPWDE1_OPERATE
WPWDE2_OPERATE
WPWDE3_OPERATE
X120_BI4_RST_LOCKOUT
GUID-9C6E7492-616C-460F-9AAD-B75FFC0F0737 V1 DE

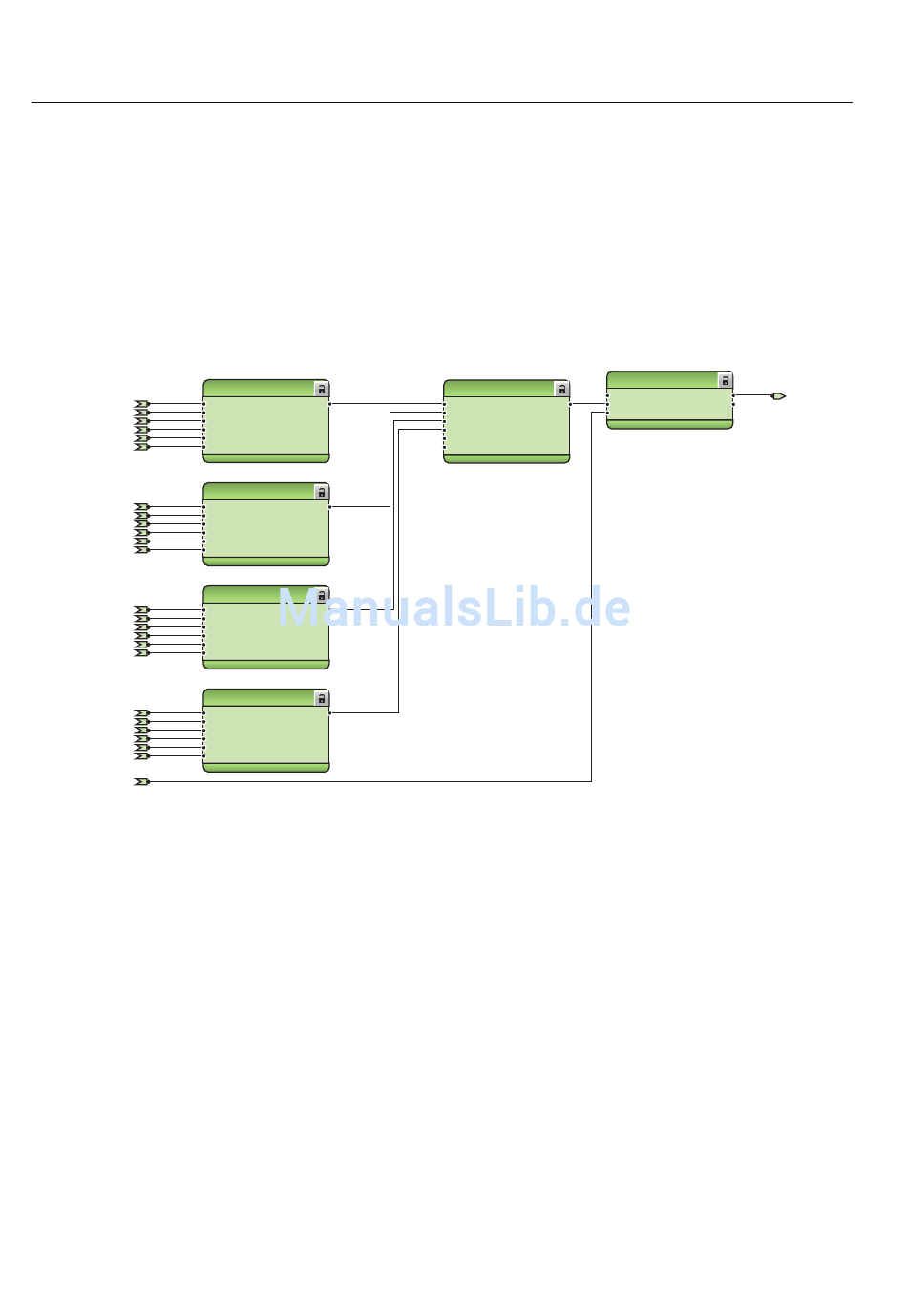

Abb. 186: Auslöselogik TRPPTRC1
156
Die Auslösesignale der Schutzfunktionen sind mit den beiden Auslöselogiken
TRPPTRC1 und TRPPTRC2 verbunden. Das Ausgangssignal dieser
Auslöselogikfunktionen ist an den Binärausgängen X100:PO3 und X100:PO4
verfügbar. Mit den Auslöselogikfunktionen stehen Sperrfunktion,
Ereignisgenerierung und Auslösesignal während der Einstellung zur Verfügung.
Wenn der Sperrbetrieb ausgewählt ist, wurde der Binäreingang X120:BI4 dem
Eingang RST_LKOUT der beiden Auslöselogiken zugewiesen, um eine externe
Rücksetzung mittels Drucktaster zu ermöglichen.
Wird das Gerät mit den optionalen Hochgeschwindigkeitsausgängen bestellt, stehen
drei weitere Auslöselogiken TRPPTRC3...4 zur Verfügung.
OR6
B1 O
B2
B3
B4
B5
B6
OR6
B1 O
B2
B3
B4
B5
B6
OR6
B1 O
B2
B3
B4
B5
B6
OR6
B1 O
B2
B3
B4
B5
B6
OR6
BLOCK
B1 O OPERATE
B2 RST_LKOUT
B3
B4
B5
B6
1MRS757683 B
TRPPTRC1
TRIP
TRPPTRC1_TRIP
CL_LKOUT
REF615
