ABB REF615 Anwendungs-Handbuch Seite 154

Abschnitt 3
REF615 Standardkonfigurationen
148
BLOCK
GUID-B5386A2A-119F-44AF-AD39-D601263BF734 V1 DE

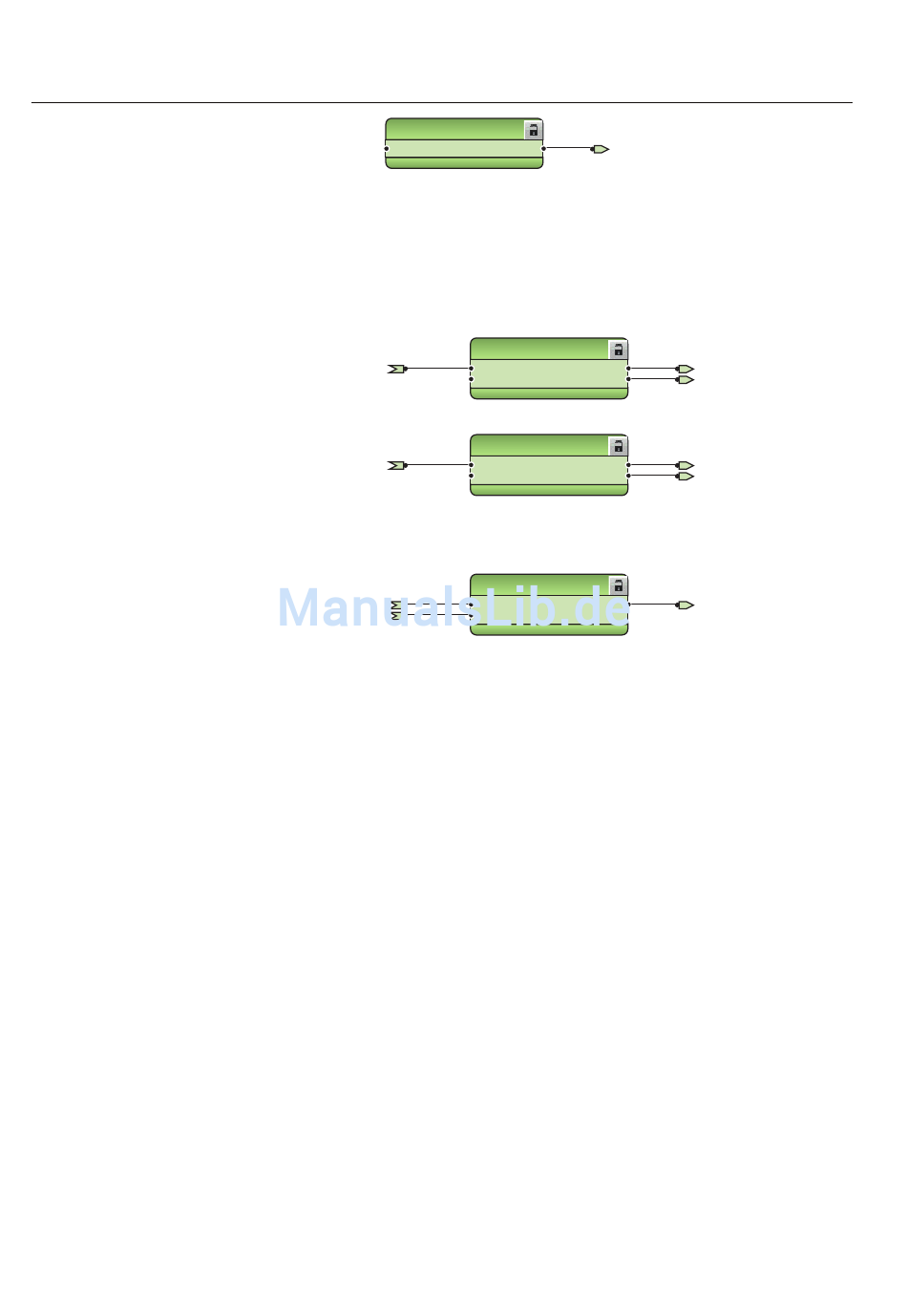

Abb. 171: Funktion für die Einschaltstromerkennung
Für den Leiterunsymmetrieschutz stehen zwei Schieflastschutzstufen (NSPTOC1
und NSPTOC2) zur Verfügung. Mit diesen Funktionen wird der Abgang vor
Leiterunsymmetrie geschützt. Wenn im Sekundärkreis des Stromwandlers ein Fehler
erkannt wird, werden die Funktionen für den Schieflastschutz blockiert.
CCSPVC1_FAIL
CCSPVC1_FAIL
NSPTOC1_OPERATE
NSPTOC2_OPERATE
GUID-471A4DEC-98C0-4E2B-8A82-CC7D8AA94D1D V2 DE
Abb. 172: Funktion für den Schieflastschutz
Für den Erdfehlerrichtungsschutz gibt es drei Stufen. Gemäß dem Bestellcode des
Geräts kann der Erdfehlerrichtungsschutz entweder nur auf konventionellem
Erdfehlerrichtungsschutz (DEFxPDEF) oder alternativ zusammen auf
admittanzbasiertem Erdfehlerschutz EFPADM oder wattmetrischem Erdfehlerschutz
WPWDE basieren. Zusätzlich gibt es eine dedizierte Schutzstufe INTRPTEF
entweder für den transienten Erdfehlerschutz oder für Kabel-intermittierenden
Erdfehlerschutz in kompensierten Netzwerken.
Der Binäreingang X110:BI2 wird für die Steuerung des charakteristischen Winkels
des Geräts (RCA: 0°, -90°) des Funktionsblocks für den Erdfehlerrichtungsschutz
verwendet. Der gleiche Eingang wird auch für den wattmetrischen Schutz verwendet.
INRPHAR1
BLK2H
NSPTOC1
BLOCK OPERATE
ENA_MULT START
NSPTOC2
BLOCK OPERATE
ENA_MULT START
OR
B1
B2
1MRS757683 B
INRPHAR1_BLK2H
NSPTOC1_OPERATE
NSPTOC1_START
NSPTOC2_OPERATE
NSPTOC2_START
O
NSPTOC_OPERATE
Anwendungs-Handbuch
REF615
