ABB REF615 Anwendungs-Handbuch Seite 90

Abschnitt 3
REF615 Standardkonfigurationen
84
B1
PHIPTOC1_OPERATE
B2
PHHPTOC1_OPERATE
B3
PHHPTOC2_OPERATE
ARCSARC1_OPERATE B4
B5
ARCSARC2_OPERATE
B6
ARCSARC3_OPERATE
B1
DEFHPDEF1_OPERATE
DEFLPDEF2_OPERATE B2
B3
WPWDE2_OPERATE
B4
WPWDE3_OPERATE
EFPADM2_OPERATE B5
B6
EFPADM3_OPERATE
X120_BI2_CB_CLOSED
GUID-3CC55117-F6EF-4ABF-BF0E-FFC78F84833A V1 DE

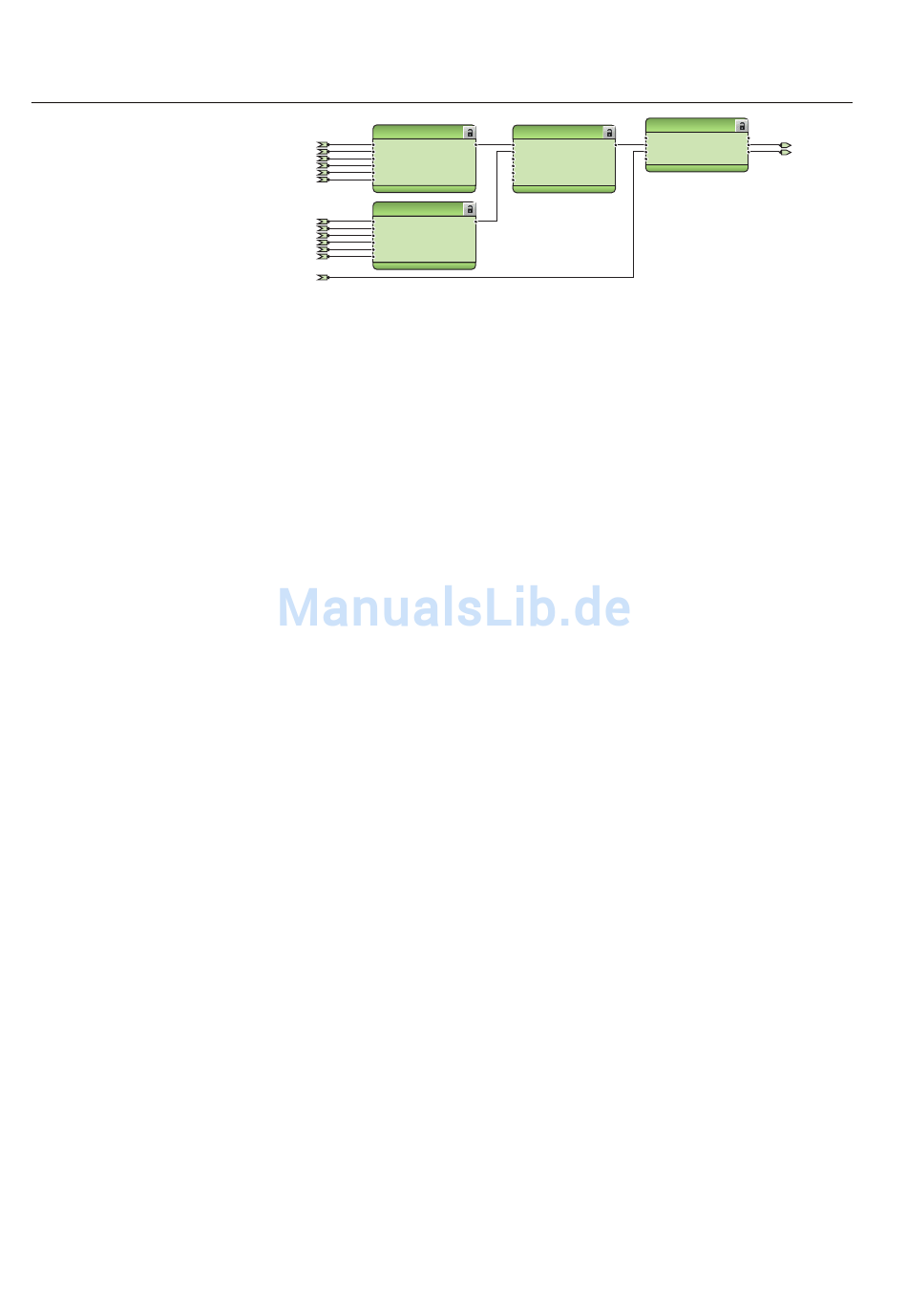

Abb. 64: Schalterversagerschutzfunktion
Drei Lichtbogenschutzstufen (ARCSARC1...3) sind als optionale Funktion
vorhanden. Der Lichtbogenschutz umfasst individuelle Funktionsblöcke für drei
Lichtbogensensoren, die an das Gerät angeschlossen werden können. Jeder
Lichtbogenschutz-Funktionsblock besitzt zwei verschiedene Betriebsmodi, mit oder
ohne Leiter- und Summenstromprüfung.
Die Auslösesignale von ARCSARC1...3 sind mit den beiden Auslöselogiken
TRPPTRC1 und TRPPTRC2 verbunden. Wurde das Gerät mit den optionalen
Hochgeschwindigkeitsausgängen bestellt, sind die individuellen Auslösesignale von
ARCSARC1..3 mit der dedizierten Auslöselogik TRPPTRC3...5 verbunden. Die
Ausgänge von TRPPTRC3...5 sind an den Hochgeschwindigkeitsausgängen
X110:HSO1, X110:HSO2 und X110:HSO3 verfügbar.
OR6
OR6
O B1
B2
B3
B4
B5
B6
OR6
O
1MRS757683 B
CCBRBRF1
BLOCK CB_FAULT_AL
O START TRBU
POSCLOSE TRRET
CB_FAULT
Anwendungs-Handbuch
CCBRBRF1_TRBU
CCBRBRF1_TRRET
REF615
