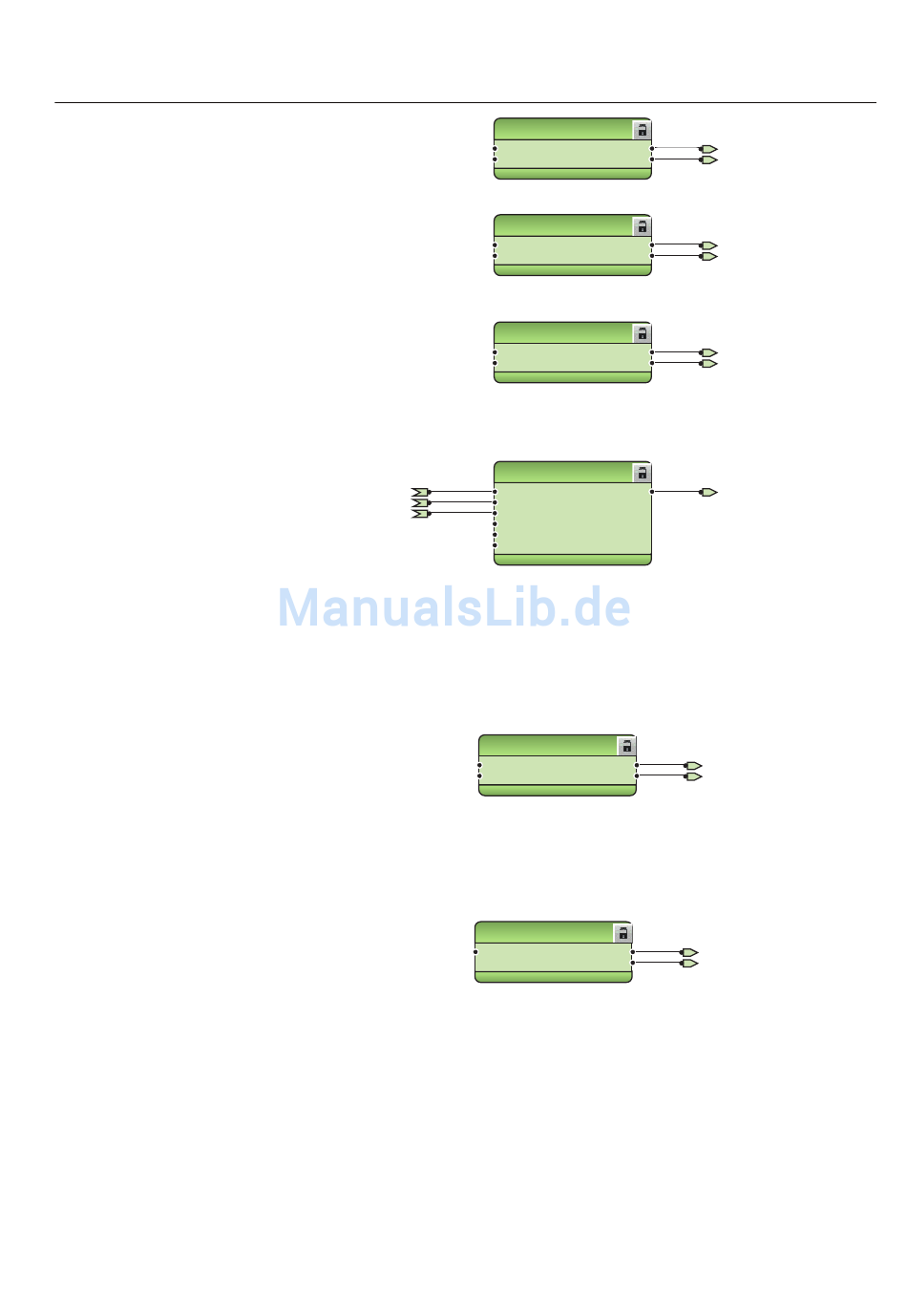

Abb. 513: Admittanzbasierter Erdfehlerschutz
Der Erdfehlerschutz (Doppelerdfehler) EFHPTOC1, mittels berechnetem Io, schützt
vor Doppelerdfehler-Situationen in isolierten oder kompensierten Netzen. Die
Schutzfunktion nutzt den berechneten Summenstrom, der von den Leiterströmen
ausgeht.
GUID-5F955CEE-D4DA-4562-9D85-A3924AE2E777 V1 DE
Abb. 514: Funktion für den Erdfehlerschutz
Der Phasenausfallschutz PDNSPTOC1 schützt vor Unterbrechungen in der normalen
dreiphasigen Versorgung, z. B. bei ausgefallenen Leitern.
GUID-4030CC9B-C67C-4C3F-9735-046BCA54C9A2 V1 DE
Abb. 515:

Phasenausfallschutz

Der thermische Schutz für Abgänge, Kabel und Verteiltransformatoren T1PTTR1
erkennt Überlasten bei variierenden Lastbedingungen. Mit dem Ausgang
BLK_CLOSE der Funktion wird der Schließvorgang des Leistungsschalters blockiert.
