Operazione preliminari all'installazione

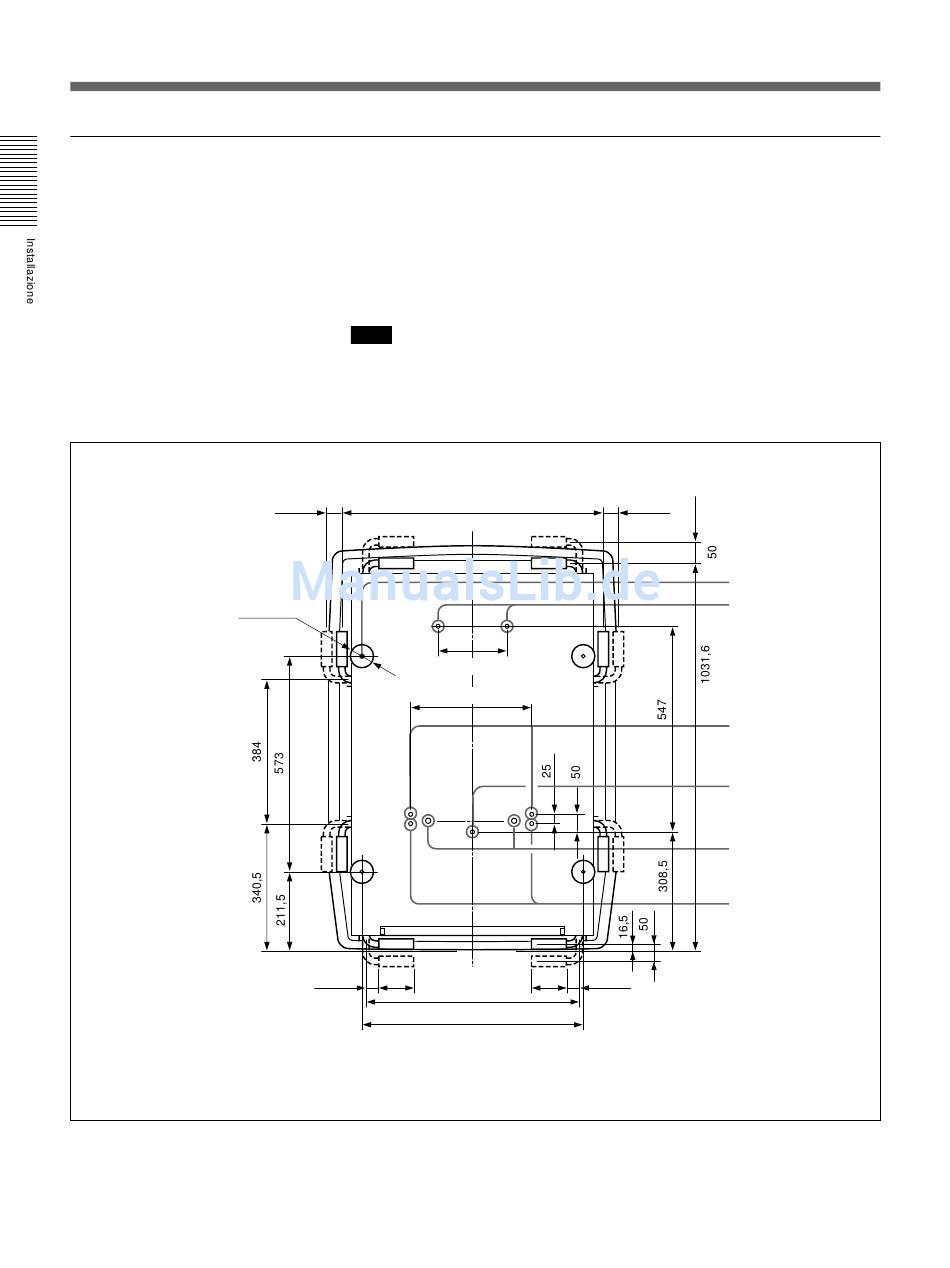

Parte inferiore

4-∅60
8
(IT) Installazione
La presa standard per l'installazione sulla superficie della parte
inferiore è un utile punto di riferimento per le misurazioni di
installazione. Vi sono in tutto sette prese sulla superficie della parte
inferiore del proiettore. Per l'installazione a soffitto mediante il supporto di
sospensione del proiettore PSS-90 opzionale, usare cinque prese per
l'applicazione di tale supporto; le altre due prese sono di riserva.
Note
• Usare solo le viti metriche M8 da 10 mm a 30 mm di lunghezza per le
prese di collegamento del supporto PSS-90.
• Quando si collega il supporto PSS-90, usare le viti metriche M8 da 20
mm in dotazione con il supporto stesso.
40
679
174
322
35
90
550
580
40
90
35
Presa per collegare un
dispositivo di
regolazione
(vite metrica M10,
massimo 30 mm)
Prese per collegare il
supporto PSS-90
(viti metriche M8,
20 mm )
Prese per collegare
il supporto PSS-90
(viti metriche M8,
20 mm)
Prese per collegare
il supporto PSS-90
(viti metriche M8,
20 mm)
(presa standard per
l'installazione)
Alloggiamenti per le
parti sporgenti del
supporto PSS-90
Prese di riserva per
l'installazione
Unità: mm
