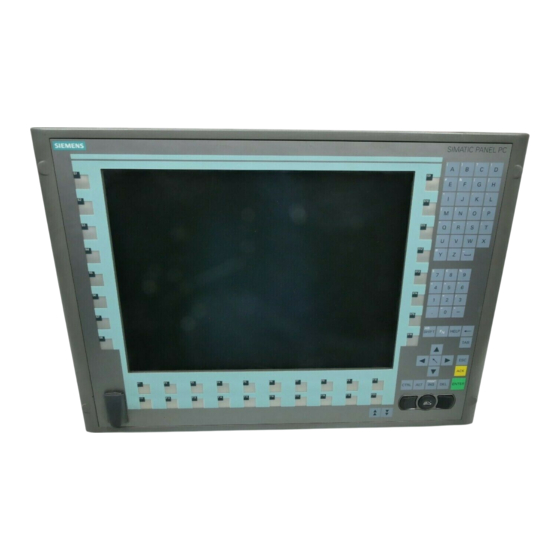

- Seite 1 Betriebsanleitung (kompakt) SIMATIC Industrie PC SIMATIC Panel PC 577 Betriebsanleitung (kompakt) Ausgabe 04/2006 A5E00795255...
- Seite 2 Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
- Seite 3 Enthält eine Festplatten-Image-Datei mit der original Liefersoftware (Betriebssystem mit installierten Hardware-Treibern). Documentation and Drivers CD Enthält die Dokumentation und die Hardware-Treiber. Betriebsanleitung (kompakt) Print-Exemplar der Betriebsanleitung (kompakt) SIMATIC Panel PC 577. SIMATIC Panel PC 577 6 / 8 Spannbügel Montagebügel für den SIMATIC Panel PC 577.
- Seite 4 Sicherheitsnachweisen eingetragen werden. Einbauen/Anbauen 1.5.1 Zulässige Einbaulagen Einbaulagen Für das Gerät ist nur der senkrechte Einbau bei einer Abweichung bis zu +5° und -5° in den angegebenen Richtungen zugelassen. Bild 1-1 Zulässige Einbaulagen SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 5 — — — — — 15''-TFT — — Touch- front 12''-TFT — — — — — — — — 15''-TFT — — — — — — 19''-TFT — — — — — SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 6 Touchfront mit 12"-TFT 162 mm Touchfront mit 15"-TFT 166 mm Touchfront mit 19"-TFT 182 mm Hinweis Zusätzliche Gerätetiefe mit DVD-Laufwerk Bei Verwendung eines Geräts mit DVD-Laufwerk vergrößert sich die Gerätetiefe um 28mm. SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 7 Setzen Sie das Gerät von vorn in den Einbauausschnitt ein. Fixieren Sie die Bedieneinheit im Einbauausschnitt von hinten mit den Spannbügeln, wie beim Einbauausschnitt in den Abmessungen dargestellt. Ziehen Sie dazu die Gewindestifte mit einem Drehmoment von 0,4-0,5 Nm an. SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 8 Die Schutzart wird nur dann gewährleistet, wenn Folgendes eingehalten wird: 1. Die Materialstärke am Einbauausschnitt beträgt mindestens 2 mm. 2. Die Abweichung von der Ebenheit des Einbauausschnitts bei eingebautem Bediengerät bezogen auf die Außenabmessungen des Bediengeräts ist ≤ 0,5 mm. SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 9 Arbeitsschritte zur Befestigung des Geräts mit Schrauben Erstellen Sie die Bohrungen. Setzen Sie das Gerät von vorn in das 19"-Rack ein. Verschrauben Sie die Bedieneinheit mit geeigneten Schrauben und Muttern durch die Bohrlöcher. SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 10 Die Schutzart wird nur dann gewährleistet, wenn Folgendes eingehalten wird: 1. Die Materialstärke am Einbauausschnitt beträgt mindestens 2 mm. 2. Die Abweichung von der Ebenheit des Einbauausschnitts bei eingebautem Bediengerät bezogen auf die Außenabmessungen des Bediengeräts ist ≤ 0,5 mm. SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 11 Lage der Anschluss- und Bedienelemente Bezeichnung Beschreibung AC 110 / 230 V Anschluss für AC- Stromversorgung Ein- / Aus-Schalter Soft-Power-Taster Siehe unten PCI-Slots 3 Steckplätze für PCI- Erweiterungskarten Potenzialausgleich Anschluss für niederohmige Erdungsverbindung Schnittstellen SIMATIC Panel PC 577 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 12 Line in Audio-Eingang Line out Audio-Ausgang Mikro-Anschluss Ethernet RJ45-Anschluss für 10/100/1000 Mbs VGA-Buchse LPT 1 Parallele Schnittstelle 25-polige D-Sub-Buchse COM 1 Serielle Schnittstelle (RS232) 9-poliger D-Sub-Stecker PS/2 Tastatur-Anschluss (10) PS/2 Maus-Anschluss SIMATIC Panel PC 577 1-10 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 13 Servicezwecke reichen diese Geräte aus. Für den Industrieeinsatz sind jedoch nur industrietaugliche Geräte zulässig. • Die Peripheriegeräte sind Entwicklungen des jeweiligen Anbieters, der diese auch vermarktet. Der jeweilige Produktlieferant bietet Support für die Peripheriegeräte. Weiterhin gelten die Haftungsbedingungen des Herstellers. SIMATIC Panel PC 577 1-11 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 14 Bringen Sie nach dem Shutdown den Ein- / Aus-Schalter in Position 0 und warten Sie mindestens 7 s ab. Wenn Sie anschliessend den Ein- / Aus-Schalter in Position 1 bringen, dann bootet das Gerät wieder. SIMATIC Panel PC 577 1-12 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 15 Bei Schrankeinbau muss ein zentraler Netztrennschalter vorhanden sein. Stellen Sie sicher, dass die Steckdose am Gerät oder die Schutzkontaktsteckdose der Gebäudeinstallation frei zugänglich und möglichst nahe am Gerät ist. SIMATIC Panel PC 577 1-13 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 16 Kabel mit den folgenden Merkmalen zu verwenden: mind. 18 AWG Leiterquerschnitt und Schutzkontaktstecker 15 A, 250 V. Der Kabelsatz muss den Sicherheitsvorschriften des Landes entsprechen, in dem die Geräte installiert werden, und die jeweils vorgeschriebenen Kennzeichnungen tragen. SIMATIC Panel PC 577 1-14 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 17 Notwendiges Werkzeug für den Potenzialausgleichsanschluss: Schraubendreher TORX T20 Arbeitsschritte zum Anschliessen des Potenzialausgleichs Potenzialausgleichsanschluss (Gewinde M4) (1) am Gerät (große Oberfläche, großflächig kontaktiert) mit dem zentralen Erdungspunkt des Schaltschranks verbinden. Der Mindestquerschnitt darf 5 mm nicht unterschreiten. SIMATIC Panel PC 577 1-15 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 18 Hinweis Nicht jedes Gerät verfügt über eine Hard-Disk Transportsicherung. Um die Robustheit des SIMATIC Panel PC 577 während des Transports weiter zu erhöhen, ist das Gerät mit einer Hard-Disk Transportsicherung ausgestattet. Diese besteht aus zwei Rändelschrauben, die die Festplatte arretieren und so ungewollte Schwingungen verhindern.
- Seite 19 Um Datenverlust zu vermeiden, sollten Sie nach der Erstinbetriebnahme ein Image Ihrer Systempartition erstellen. Gerät ausschalten Wenn sie mit Windows 2000 / Windows XP Professional arbeiten, so benutzen sie zum Ausschalten immer Start > Turn Off Computer. SIMATIC Panel PC 577 1-17 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 20 Sie die Treiber und Applikationen einstellen können. 1. Klicken Sie im Dialog "Panel Wizard" auf die Schaltfläche mit dem Paneltyp, der Ihrem Gerät entspricht. Bild 1-5 Panel Wizard, Auswahl Paneltyp 2. Folgen Sie den Bildschirmanweisungen. SIMATIC Panel PC 577 1-18 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 21 Benutzung der zusätzlichen Funktionstasten und Softkeys F11 bis F20 und S1 bis S16 oder bei der Nutzung eigener Tastencodetabellen zu schwer wiegenden Fehlfunktionen der Anwendersoftware kommen. SIMATIC Panel PC 577 1-19 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 22 Touchscreen oder mit Hilfe einer extern angeschlossenen Maus die Zeichen ein. TouchInput aufrufen Rufen Sie die Applikation "TouchInput" auf dem Desktop auf. Die Bildschirmtastatur erscheint. Key zur Auswahl des länderspezifischen Tastaturlayouts: deutsch, englisch, italienisch, spanisch, französisch. SIMATIC Panel PC 577 1-20 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
- Seite 23 Service und Support Weitere Unterstützung Bei Fragen zur Nutzung der in dieser Dokumentation beschriebenen Produkte, die Sie nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Ihren Ansprechpartner finden Sie unter: http://www.siemens.com/automation/partner...
- Seite 24 • Ihren Ansprechpartner für Automation & Drives vor Ort über unsere Ansprechpartner- Datenbank • Informationen über Vor-Ort Service, Reparaturen, Ersatzteile. Vieles mehr steht für Sie unter dem Begriff ”Leistungen” bereit Die aktuellen Informationen zu Ihrem Gerät finden Sie hier http://support.automation.siemens.com SIMATIC Panel PC 577 1-22 Betriebsanleitung, Ausgabe 04/2006, A5E00795255...
