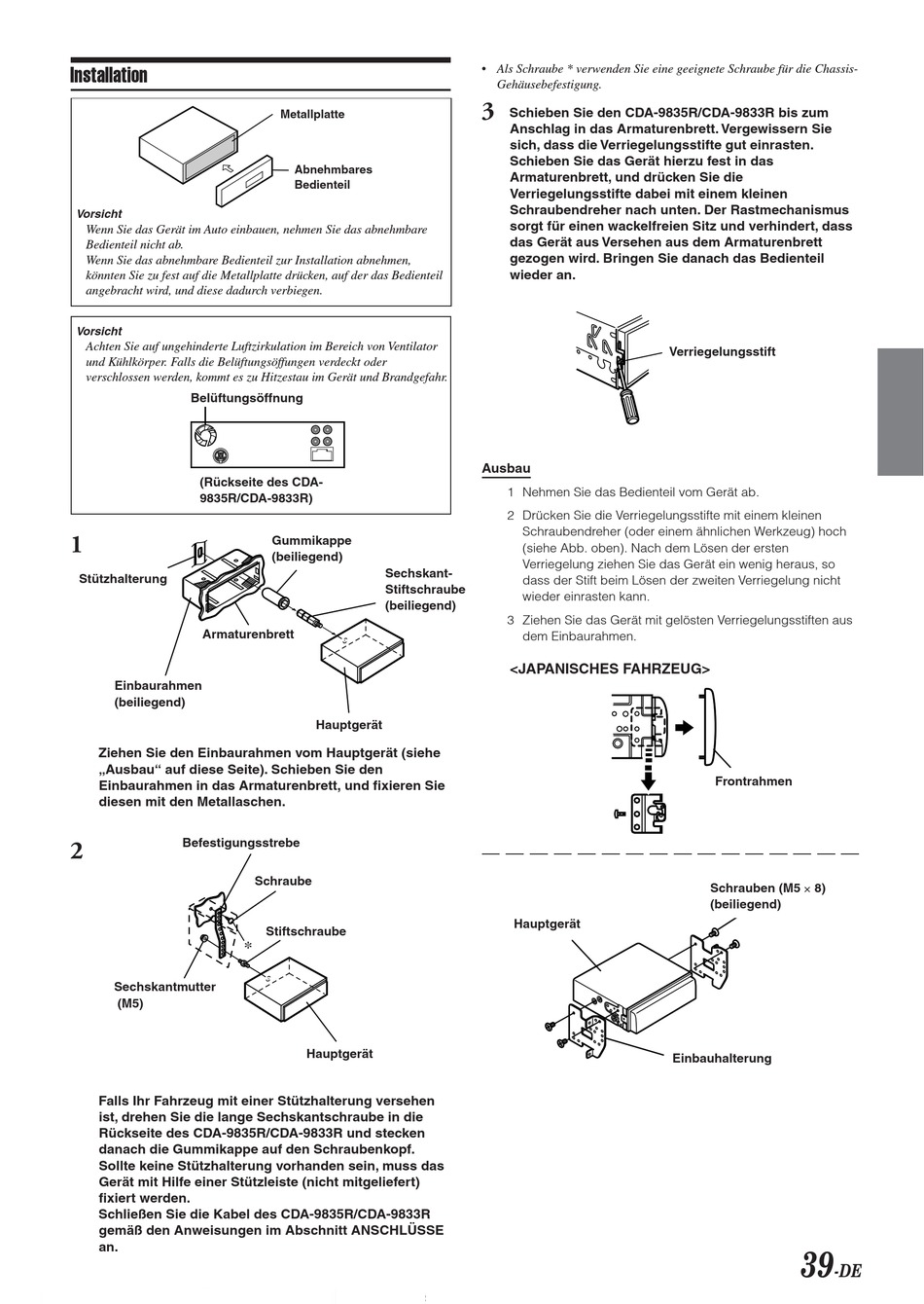

Installation
Vorsicht
Wenn Sie das Gerät im Auto einbauen, nehmen Sie das abnehmbare
Bedienteil nicht ab.
Wenn Sie das abnehmbare Bedienteil zur Installation abnehmen,
könnten Sie zu fest auf die Metallplatte drücken, auf der das Bedienteil
angebracht wird, und diese dadurch verbiegen.
Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von Ventilator
und Kühlkörper. Falls die Belüftungsöffungen verdeckt oder
verschlossen werden, kommt es zu Hitzestau im Gerät und Brandgefahr.
Belüftungsöffnung
(Rückseite des CDA-
9835R/CDA-9833R)
1
Stützhalterung
Armaturenbrett
Einbaurahmen
(beiliegend)
Ziehen Sie den Einbaurahmen vom Hauptgerät (siehe
„Ausbau" auf diese Seite). Schieben Sie den
Einbaurahmen in das Armaturenbrett, und fixieren Sie
diesen mit den Metallaschen.
Befestigungsstrebe
2
∗
Sechskantmutter
(M5)
Falls Ihr Fahrzeug mit einer Stützhalterung versehen
ist, drehen Sie die lange Sechskantschraube in die
Rückseite des CDA-9835R/CDA-9833R und stecken
danach die Gummikappe auf den Schraubenkopf.
Sollte keine Stützhalterung vorhanden sein, muss das
Gerät mit Hilfe einer Stützleiste (nicht mitgeliefert)
fixiert werden.
Schließen Sie die Kabel des CDA-9835R/CDA-9833R
gemäß den Anweisungen im Abschnitt ANSCHLÜSSE
an.
Metallplatte
Abnehmbares
Bedienteil
Gummikappe
(beiliegend)
Sechskant-
Stiftschraube
(beiliegend)
Hauptgerät
Schraube
Stiftschraube
Hauptgerät
• Als Schraube * verwenden Sie eine geeignete Schraube für die Chassis-
Gehäusebefestigung.
3
Schieben Sie den CDA-9835R/CDA-9833R bis zum
Anschlag in das Armaturenbrett. Vergewissern Sie
sich, dass die Verriegelungsstifte gut einrasten.
Schieben Sie das Gerät hierzu fest in das
Armaturenbrett, und drücken Sie die
Verriegelungsstifte dabei mit einem kleinen
Schraubendreher nach unten. Der Rastmechanismus
sorgt für einen wackelfreien Sitz und verhindert, dass
das Gerät aus Versehen aus dem Armaturenbrett
gezogen wird. Bringen Sie danach das Bedienteil
wieder an.
Ausbau
1 Nehmen Sie das Bedienteil vom Gerät ab.
2 Drücken Sie die Verriegelungsstifte mit einem kleinen
Schraubendreher (oder einem ähnlichen Werkzeug) hoch
(siehe Abb. oben). Nach dem Lösen der ersten
Verriegelung ziehen Sie das Gerät ein wenig heraus, so
dass der Stift beim Lösen der zweiten Verriegelung nicht
wieder einrasten kann.
3 Ziehen Sie das Gerät mit gelösten Verriegelungsstiften aus
dem Einbaurahmen.
<JAPANISCHES FAHRZEUG>
Hauptgerät
Verriegelungsstift
Frontrahmen
Schrauben (M5 × 8)
(beiliegend)
Einbauhalterung
39
-DE
