4 x Erste Inbetriebnahme
In Verbindung mit einer Raumstation kann das
Mischermodul auch als eigenständiger Heizkreisregler
betrieben werden.
Um das Mischermodul direkt über das Bedienteil
RoCon B1 des ROTEX Wärmeerzeugers bedienen zu
können, muss diesem eine Terminalkennung zuge-
wiesen und die Terminalfunktion aktiviert sein (siehe
Kapitel 3.2.9).
Nach Auswahl und Bestätigung eines externen Geräts in Dreh-
schalterstellung wird die Terminalfunktion für dieses Gerät
aktiviert und im Display die zugehörige Standardanzeige für
dieses Gerät dargestellt.
Das Bedienteil befindet sich dann im Terminalbetrieb.
Das lokale Bedienteil wirkt als Fernbedienung für das externe
Gerät. Dabei werden alle Bedienfunktionen 1:1, wie am externen
Gerät ausgeführt und abgespeichert.
Wird in der Drehschalterstellung
"n. A." angezeigt, ist diesem Bedienteil bisher keine
gültige Terminalkennung zugewiesen.
Sollte die Meldung "n. A." weiterhin angezeigt werden,
kann es erforderlich sein, dass die Gerätesoftware ak-
tualisiert werden muss, um die Terminalfunktion nutzen
zu können. Wenden Sie sich hierzu bitte an das
ROTEX Service Team.
Am Adressschalter (siehe Bild 4-2) muss eine eindeutige Geräte-
kennung ( 1) für den von diesem Mischermodul zu regelnden
Heizkreis eingestellt werden, die mit dem (Parameter [HZK Zu-
ordnung]) des Mischermoduls (siehe Tab. 4-1) synchronisiert
werden muss.

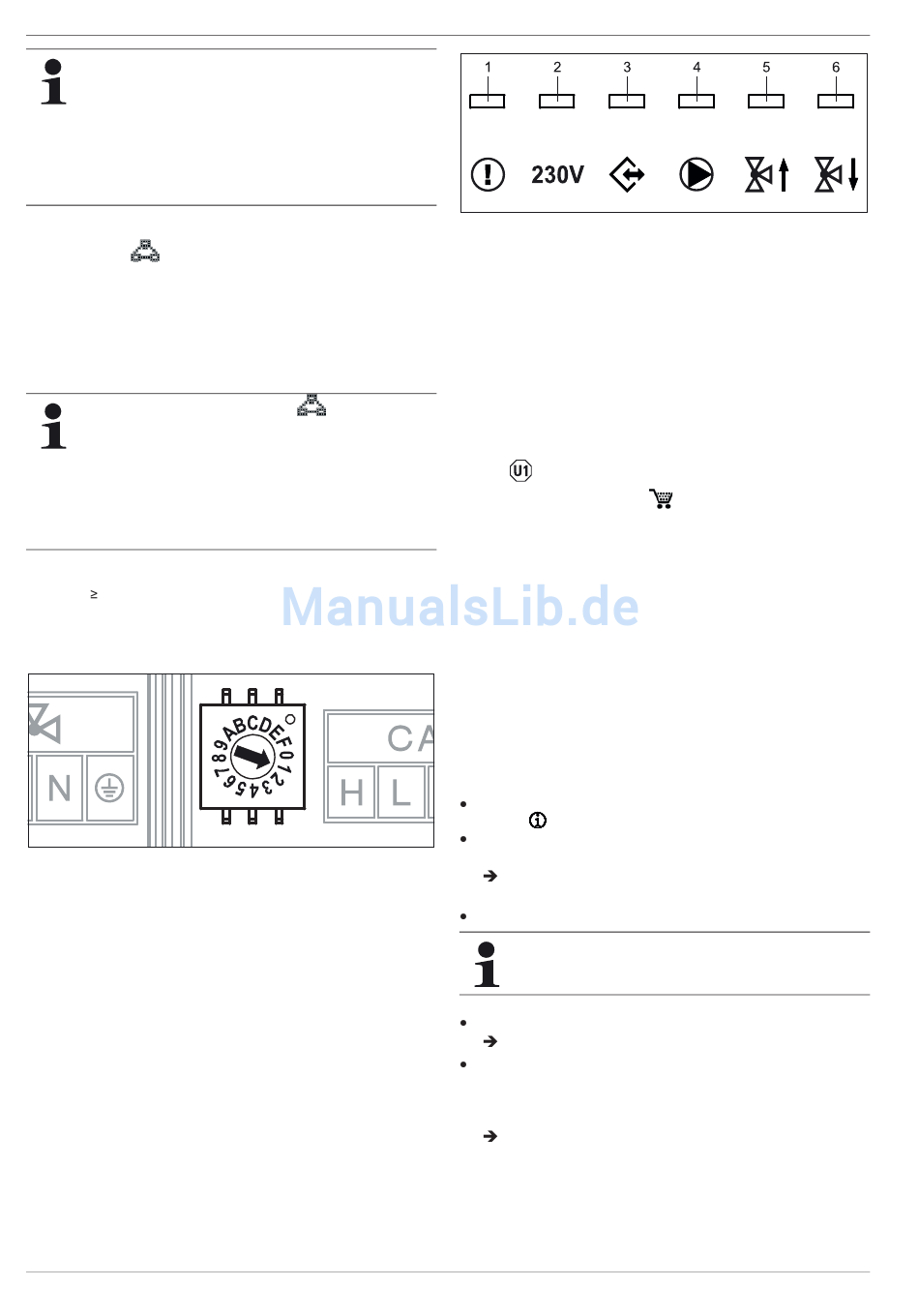

Bild 4-2 Einstellung Gerätekennung für Mischermodul RoCon M1
Alle Einstellungen und Bedienschritte für diesen Heizkreis er-
folgen analog zu denen für den direkten Heizkreis. Die Übersicht
über die verfügbaren Parameter und ihrer Einstellungen finden
Sie in Kapitel 5.13 in der Betriebsanleitung
FA ROTEX RoCon BF - 04/2014.
Direkt am Mischermodul RoCon M1 kann der aktuelle Betriebs-
status festgestellt werden (siehe Bild 4-3).
10
1 LED rot
2 LED grün
3 LED grün
4 LED grün
5 LED grün
die Meldung
6 LED grün
Bild 4-3
4.4.2
Die Raumstation RoCon U1 (
a) Fernbedieneinheit des ROTEX Wärmeerzeugers,
b) Mischerkreisbedieneinheit (als Mischerkreiserweiterung oder
eigenständige Mischerkreisregelung),
c) Raumthermostat für den ROTEX Wärmeerzeuger,
d) Fernbedieneinheit des gesamten RoCon-Systems (mit akti-
vierter Terminalfunktion)
eingesetzt werden.
Die Raumstation muss über eine CAN-Busleitung mit einer, in
dem ROTEX Wärmeerzeuger eingebauten RoCon-Regelung
oder einem Mischermodul RoCon M1 verbunden sein. Es ist kein
gesonderter Netzanschluss für die Raumstation notwendig.
Ablauf zur Erstinbetriebnahme
(siehe auch Abschnitt 4.2)
Drehschalter an der Raumstation RoCon U1 in Stellung
"Info"
Stromversorgung des zugehörigen ROTEX Wärmeerzeugers
einschalten.
Mit dem Drehtaster die gewünschte Sprache anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Mit dem Drehtaster den gewünschten Verwendungszweck
der Raumstation anwählen.
– "Wohnraum": Verwendungszweck siehe a), c), d)
– "Mischer": Verwendungszweck siehe b)
- Blinkend: Interner Fehler
(Fehlercode wird über CAN-Bus an zugeordnete
Bedieneinheit übermittelt)
- An: Unterspannung der internen Uhr nach Strom-
ausfall (>10 h)
- An: Betriebsanzeige, Mischermodul eingeschaltet
- An: CAN-Kommunikation hergestellt
- An: Mischerkreispumpe eingeschaltet
- An: Mischer "AUF" wird angesteuert
- An: Mischer "ZU" wird angesteuert
Symbolerklärung Statusanzeigen RoCon M1
Raumstation RoCon U1
15 70 34) kann als
stellen.
Nach der Startphase wird die Auswahl für die Bedienspra-
che an der Raumstation RoCon U1 angezeigt.
Die Bediensprache kann jederzeit erneut geändert wer-
den.
Meldung "Einrichtungsassist" wird angezeigt.
Je nach ausgewählter Verwendung erfolgt die weitere
Konfiguration anhand der nachfolgenden Abschnitte (A
oder B).
