VISION SENSOR
Bedienung PC-Software

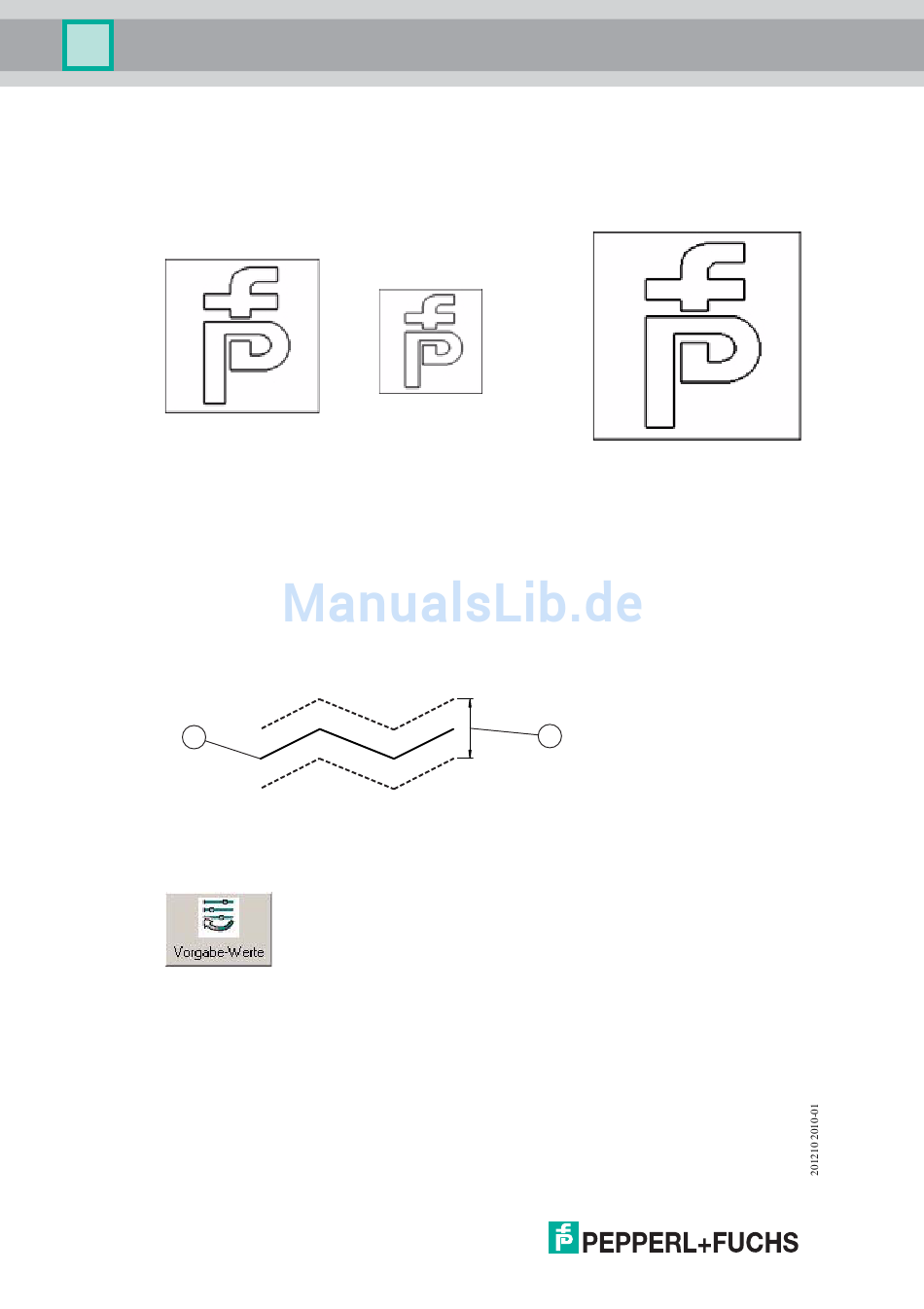

Min.Skal., Max.Skal.: Minimaler und maximaler Skalierungsfaktor. Diese Werte beschreiben
den tolerierten Skalierungsfaktor für die Größenvariation der Musterkontur.
Die Einstellbereiche sind:
Min.Skal: 5-10, entspricht Faktor 0,5 bis 1,0
Max.Skal: 10-15, entspricht Faktor 1,0 bis 1,5
Eingelernte Kontur
(Skalierung 1,0)
Suchmodus: "Komplettsuche" / "Bis erstes OK":
Bei "Bis erstes OK" wird die Musterkontur solange im Arbeitsbereich gesucht, bis die mit dem
Schwellwert vorgegebene Mindestübereinstimmung erreicht ist. Danach wird die Suche
abgebrochen.
Bei "Komplettsuche" wird der Arbeitsbereich komplett durchsucht und das Objekt ausgewählt,
welches die maximale Übereinstimmung mit der Musterkontur aufweist.
Toleranzbreite: Die Breite des "Schlauchs" um die Musterkontur, in welchem sich die zu
suchende Kontur bewegen darf (3, 5, 7, 9 Pixel können eingestellt werden):
1
1
Musterkontur
2
Toleranzbreite
Die Konturberechnung erfordert relativ viel Rechenzeit, weshalb der zu vergleichende Bereich
im Interesse einer schnellen Verarbeitung möglichst klein gewählt werden sollte. Außerdem
sollten die Minimalwerte für Kantenkontrast, Kantengradient und Konturlänge möglichst groß
und der Skalierungsbereich möglichst klein (Min.Skal = 9-10, Max.Skal = 10-11) gewählt
werden.
76
Skaliert mit Faktor 0,67
Durch Betätigen der Schaltfläche Vorgabe-Werte können die
erweiterten Konturparameter auf die Werkseinstellungen
zurückgesetzt werden.
Achtung: Die vorher eingestellten Werte gehen dabei verloren!
Skaliert mit Faktor 1,35
2
