VISION SENSOR
Bedienung PC-Software
Zum Einlernen wird ein Bildbereich markiert, welches im Suchbereich wieder gefunden werden
muss. Die Markierung erfolgt durch ein rotes, rechteckiges Kästchen, welches in Lage und
Größe variiert werden kann.

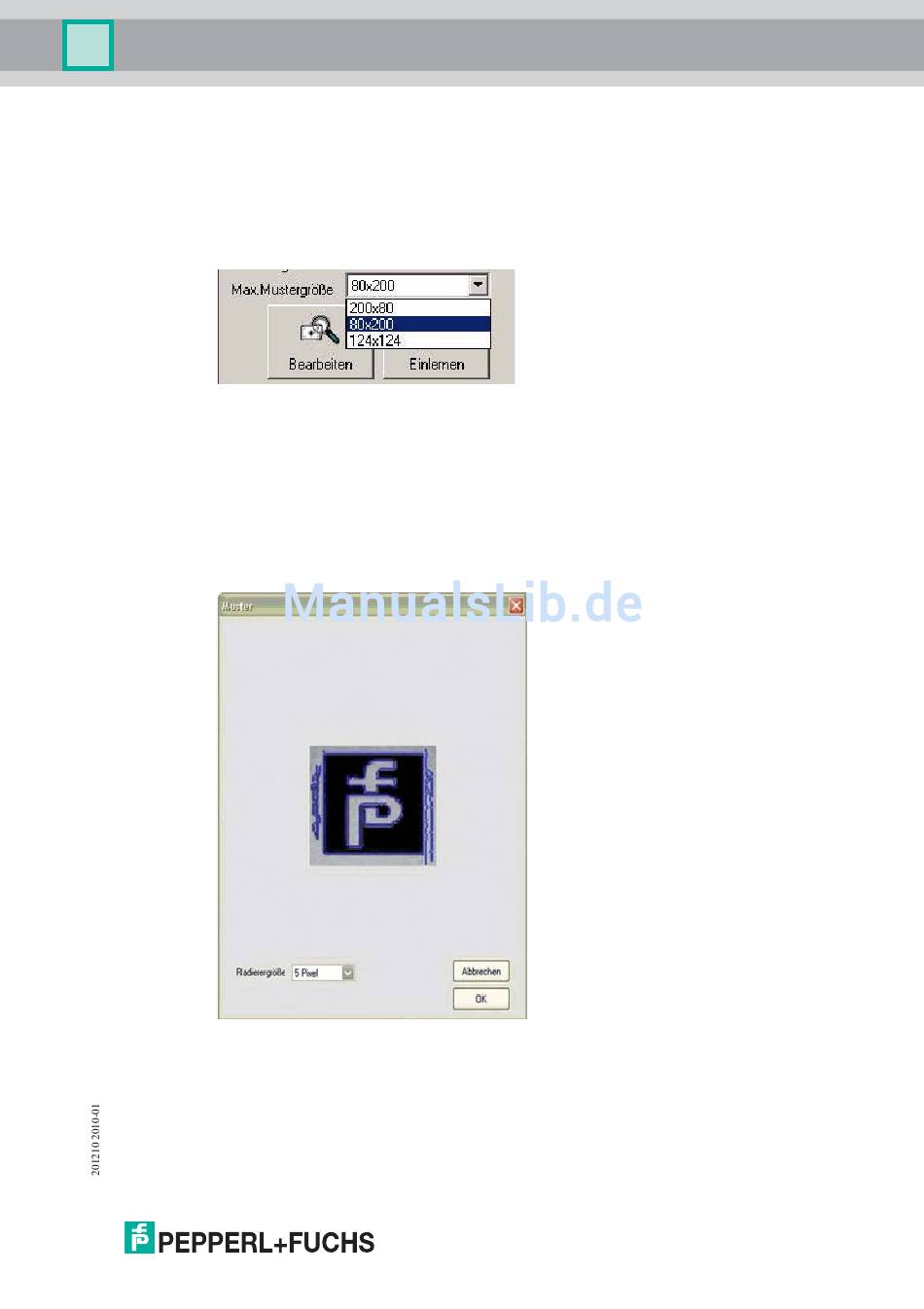

Die Mustergröße ist auf 16000 Pixel beschränkt. Die 16000 Pixel können entweder rechteckig
(200x80 bzw. 80x200) oder quadratisch (124x124) angeordnet werden. Die geometrische
Anordnung wird als Max. Mustergröße vorgegeben:
Die Abmessungen des roten Rechtecks im Bildanzeigefenster werden auf die gewählte
maximale Mustergröße begrenzt, d. h. bei einer Einstellung von 200x80 kann das rote
Rechteck maximal auf eine Breite von 200 Pixeln und eine Höhe von 80 Pixeln aufgezogen
werden.
Nach dem Einlernen einer Kontur werden zunächst alle berechneten Konturen angezeigt.
Diese Darstellung kann durch Drücken der Schaltfläche Bearbeiten auch vergrößert werden.
Mittels eines Radierers können Konturteile, die nicht als Modell gespeichert werden sollen,
direkt im angezeigten Bild gelöscht werden. Die Größe des Radierers kann gewählt werden.
Bild 7.27: Kontur nach dem Einlernen
73
