VISION SENSOR
Bedienung PC-Software
Folgende Parameter können dabei eingestellt werden:
Schwellwertmodus: Manuelle oder automatische Einstellung der Grauschwelle. Bei
manueller Einstellung wird die Grauschwelle mit dem Schieberegler Grauschwelle
vorgegeben, bei automatischer Einstellung ist dieser Schieberegler deaktiviert, die Schwelle
wird automatisch aus den Bildhelligkeiten berechnet.
Grauschwelle: Binarisierungsgrauwert, die Pixel mit Grauwerten über diesem Wert werden
gezählt, die restlichen Pixel nicht. Der Schieberegler ist nur im manuellem Schwellwertmodus
aktiv.
Untere Schwelle: Minimale Anzahl Pixel mit Grauwerten über der Grauschwelle.
Obere Schwelle: Maximale Anzahl Pixel mit Grauwerten über der Grauschwelle.
Der Binarisierungsvorgang wird auf Betätigung der Schaltfläche Einzeltest im Bild dargestellt.

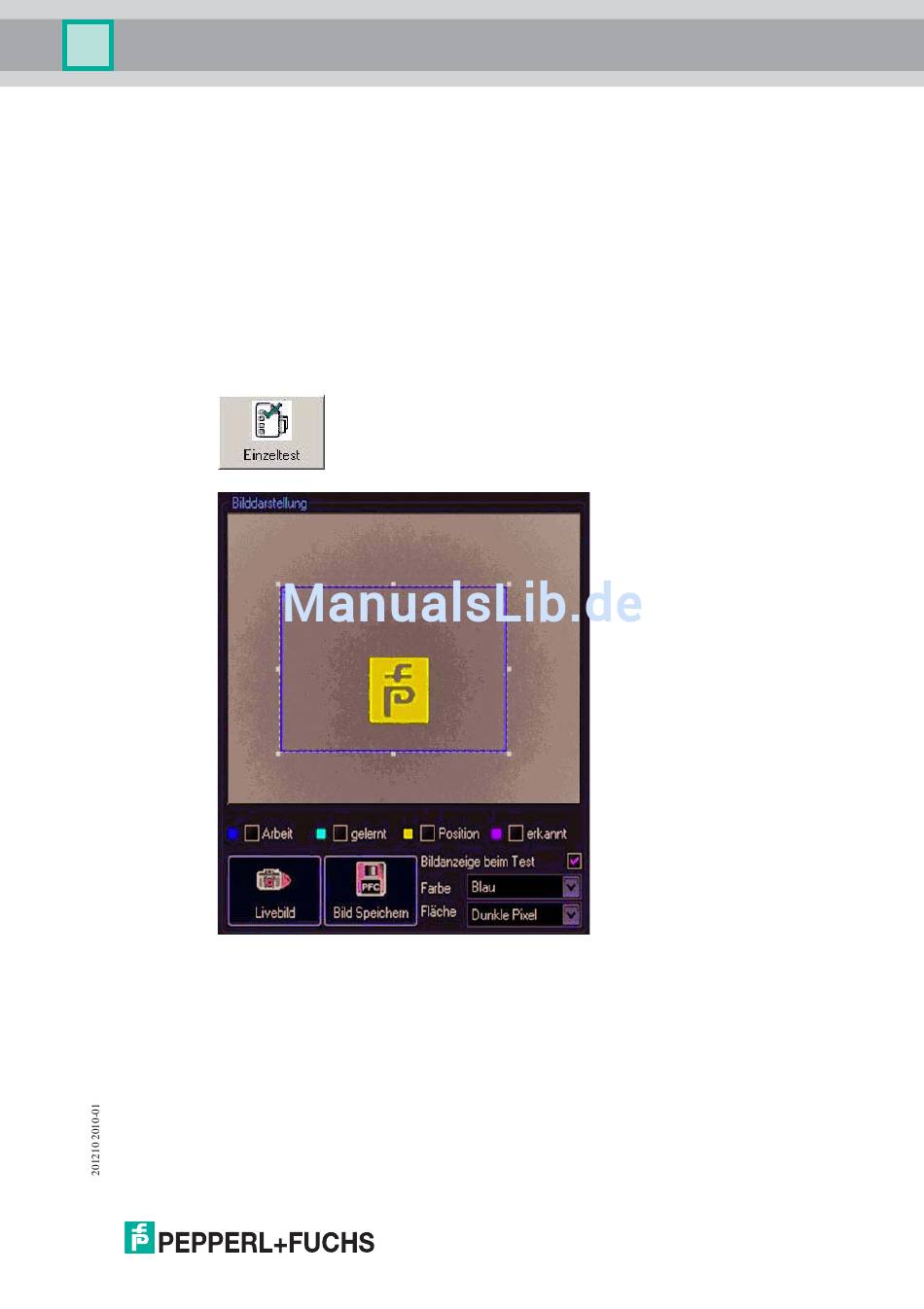

Bild 7.25: Bilddarstellung und Markierungsfarbe
Dabei kann die zur Markierung benutzte Farbe gewählt werden.
71
