VISION SENSOR
Bedienung PC-Software
7.9
Allgemeine Einstellungen
Im Bereich "Allgemein" befinden sich drei Karteikarten:
•
Bildaufnahme: Einstellung der Triggerbetriebsart und der Shutterzeit
•
Bildspeicher: Einstellen der Betriebsart und Abrufen von Bildern aus dem im Sensor
integrierten Bildspeicher
•
Schnittstelle: Einstellung der seriellen Schnittstelle RS 422 sowie der digitalen Aus- und
Eingangssignale
7.9.1
Bildaufnahme

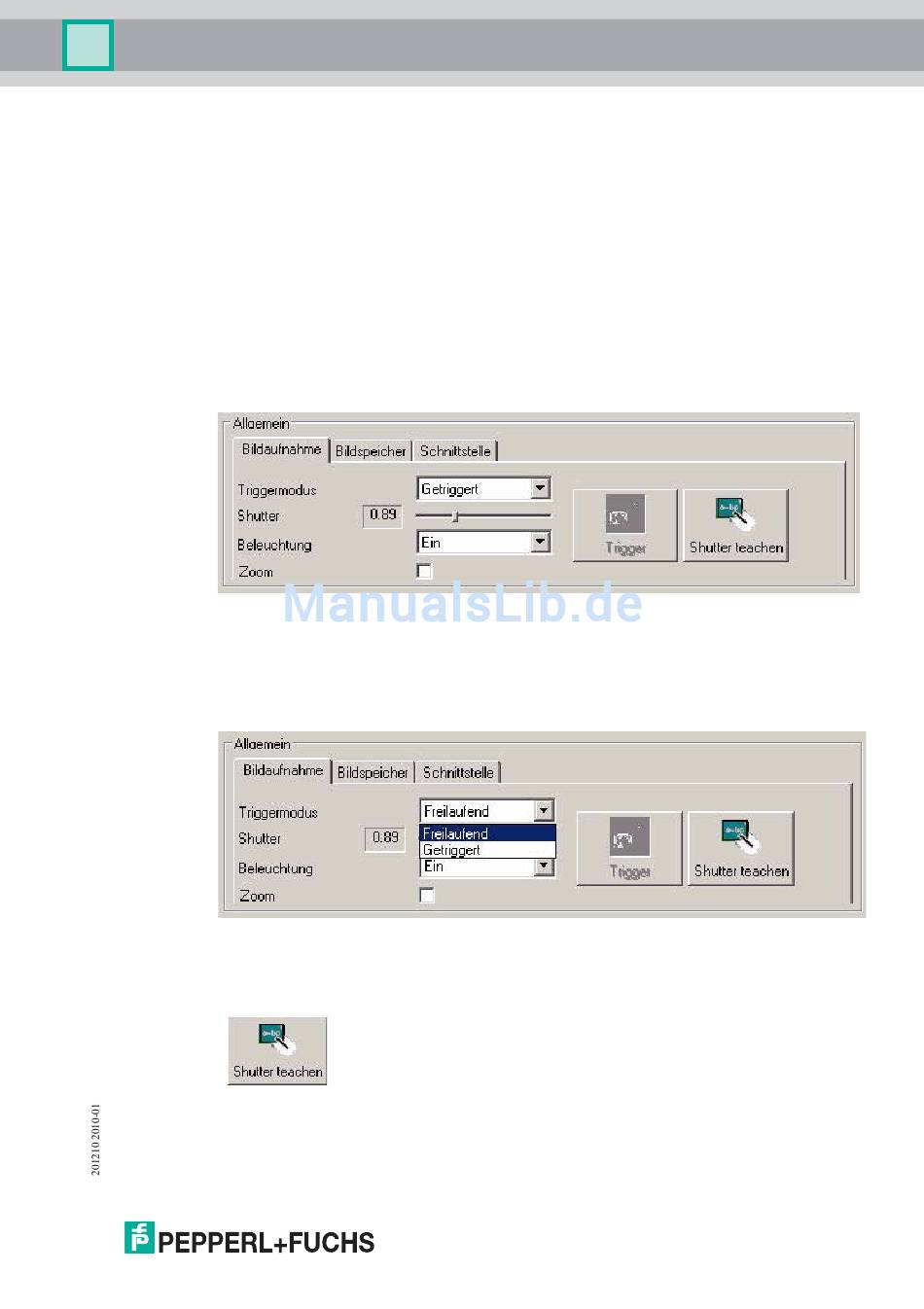

In der Karteikarte Bildaufnahme befinden sich Einstellmöglichkeiten für die folgenden
Parameter: Triggermodus, Shutterzeit, Beleuchtung und Zoom. Für alle Einstellungen sind
Werte voreingestellt, die gegebenenfalls an die Anwendung angepasst werden müssen.
Triggermodus
Für die Triggerung der Bildaufnahme stehen zwei Betriebsarten zur Auswahl. Die
Voreinstellung ist Getriggert, die sich für die meisten Anwendungen eignet. Die Bildaufnahme
des Sensors wird dabei von einem externen Triggersignal ausgelöst. Durch Betätigen des
Buttons Trigger kann zu Testzwecken ein Triggerimpuls manuell ausgelöst werden.
Im freilaufenden Betrieb nimmt der Sensor selbsttätig fortlaufend Bilder auf und wertet sie aus.
Shutterzeit
Die Shutterzeit muss geeignet eingestellt werden. Das Bild darf weder
übersteuert (zu hell) noch untersteuert (zu dunkel) erscheinen. Mit
Shutter teachen kann dies automatisch erfolgen.
41
