VISION SENSOR
Produktbeschreibung
Spannungsversorgung
An der Gehäuserückseite des Sensors befindet sich eine 8-poliger M12-Stecker für den
Anschluss der Spannungsversorgung und der Eingänge und Ausgänge. Die Signale RESULT
und POSITION dienen zur Übertragung der Prüfergebnisse an eine Steuerung oder ein
Steuerungselement wie z. B. ein Magnetventil.
Die Pin-Belegung entnehmen Sie der folgenden Grafik:

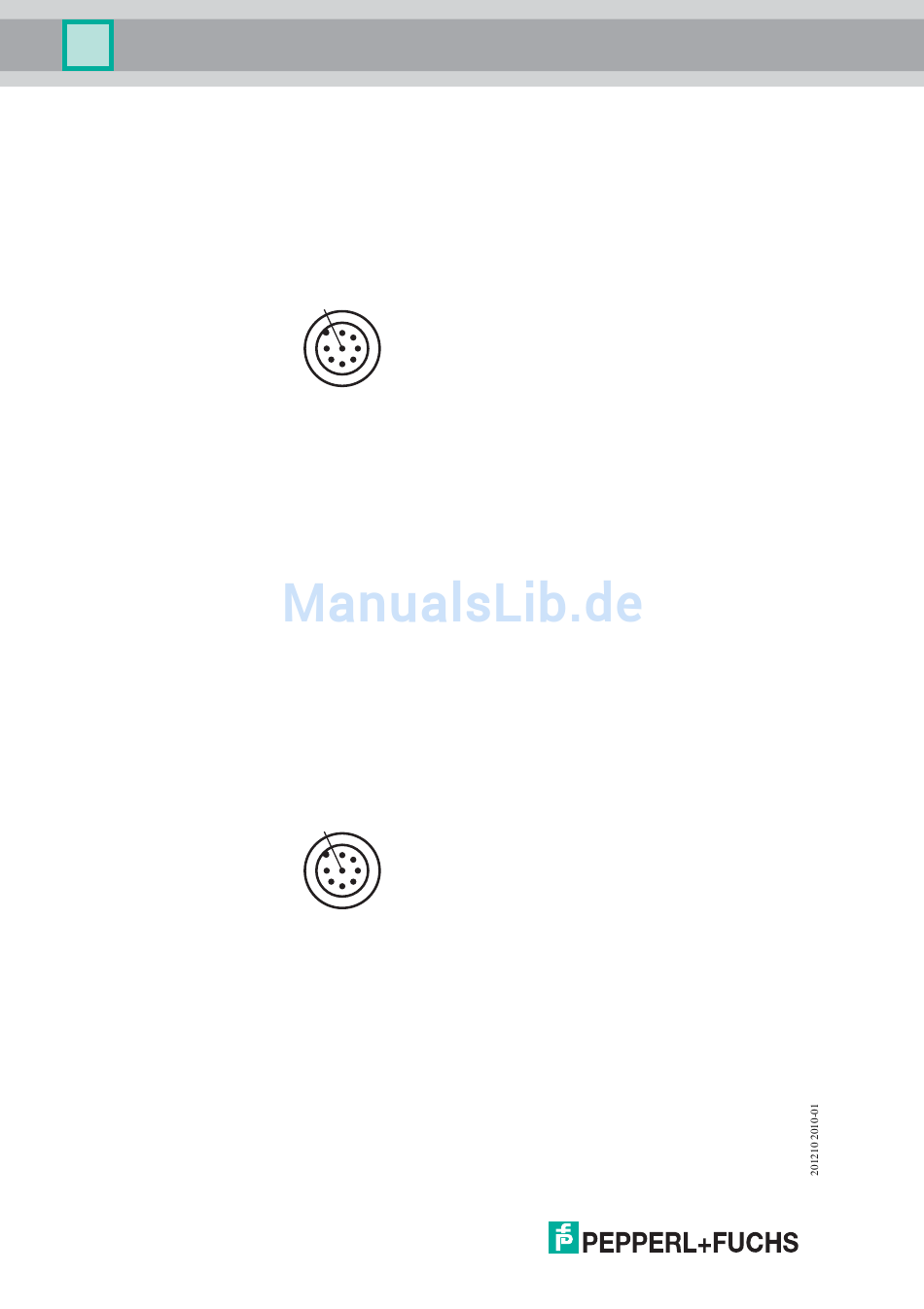

Bild 4.3: Anschlussbelegung Betriebsspannung und Eingänge und Ausgänge
1
Eingang Trigger (IN1)
2
24 V Versorgung Gerät
3
Ausgang RESULT (OUT3)
4
Ausgang READY (OUT2)
5
Eingang 2 (IN2)
6
Ausgang EXT_ILL (OUT1)
7
Masse Gerät (GND)
8
Ausgang POSITION (OUT4)
Netzwerk
An der Gehäuserückseite des Sensors befindet sich ein 8-poliger M12-Stecker für den
Anschluss des Netzwerkes. Die Pin-Belegung entnehmen Sie der folgenden Grafik:
Bild 4.4: Anschlussbelegung Netzwerk
4
Transmit Data (-)
5
Receive Data (+)
6
Transmit Data (+)
8
Receive Data (-)
12
1
8
7
2
6
3
5
4
1
8
7
2
6
3
5
4
