VISION SENSOR
Produktbeschreibung
Serielle Schnittstelle
An der Gehäuserückseite des Sensors befindet sich ein 5-poliger M12-Stecker für den
Anschluss einer RS 422-Schnittstelle. Die Pin-Belegung entnehmen Sie der folgenden Grafik:

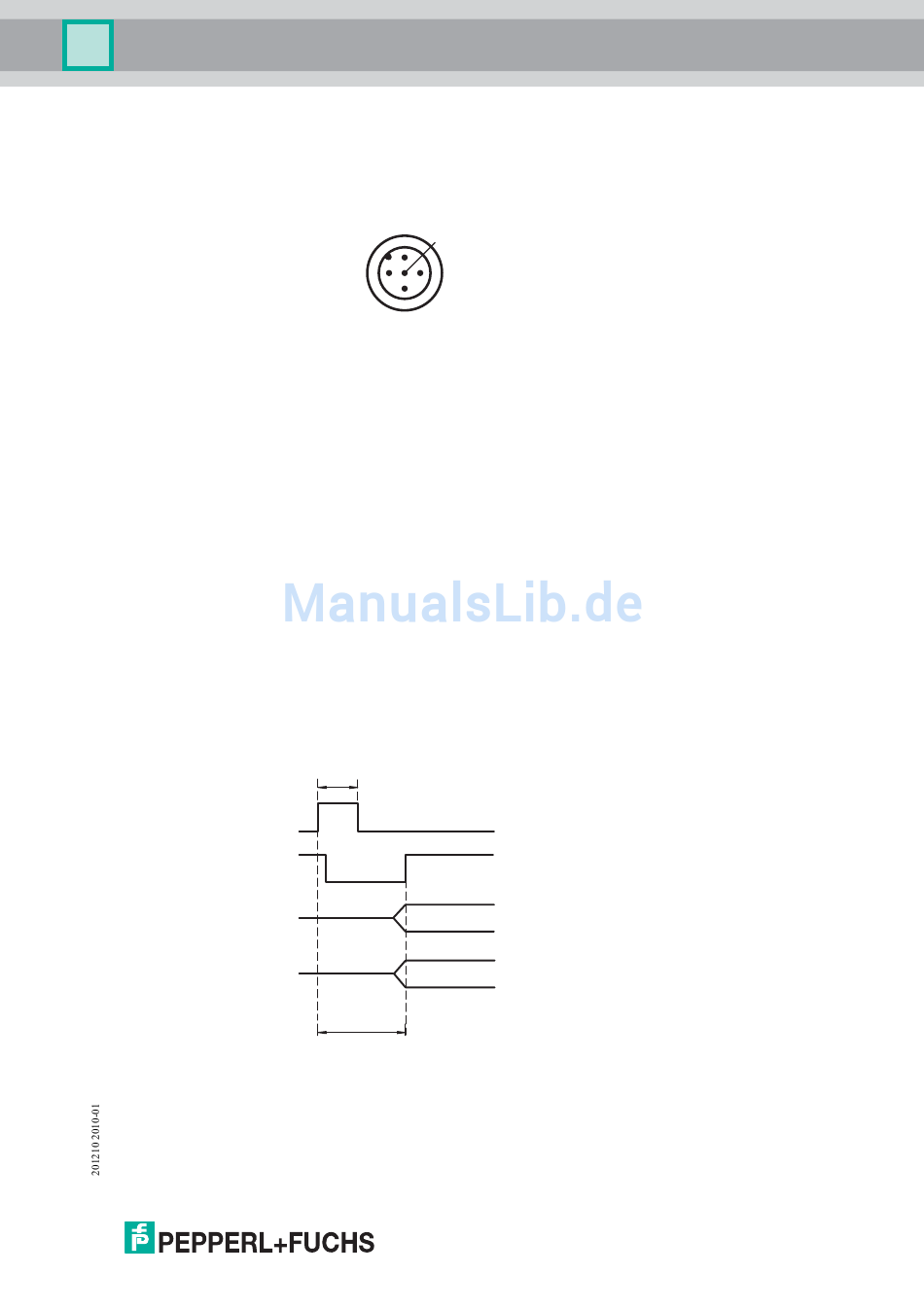

Bild 4.5: Anschlussbelegung serielle Schnittstelle
1
Receive Data (+)
2
Receive Data (-)
3
Transmit Data (+)
4
Transmit Data (-)
5
GND
In der Werkseinstellung ist der Sensor für den getriggerten Betrieb eingerichtet, d. h. das
TRIGGER-Eingangssignal und das Ausgangssignal READY werden dazu verwendet, um den
Sensor und die Übermittlung der Ergebnisse mit dem zu prüfenden Prozess und der Steuerung
zu synchronisieren.
Im einfachsten Fall wird nur das Ausgangssignal RESULT benutzt, um das Prüfergebnis an
eine Steuerung zu übermitteln. Der Sensor muss dann so konfiguriert werden, dass er
freilaufend arbeitet, d. h. er führt selbsttätig ständig Prüfungen aus.
4.3.1
Digitale Ein-/Ausgänge
TRIGGER
READY
RESULT
POSITION
Bild 4.6: Impulsdiagramm
1
5
2
4
3
Impulslänge > 20 ms
Verarbeitungszeit
13
