VISION SENSOR
Produktbeschreibung
4
Produktbeschreibung
4.1
Einsatz und Anwendung

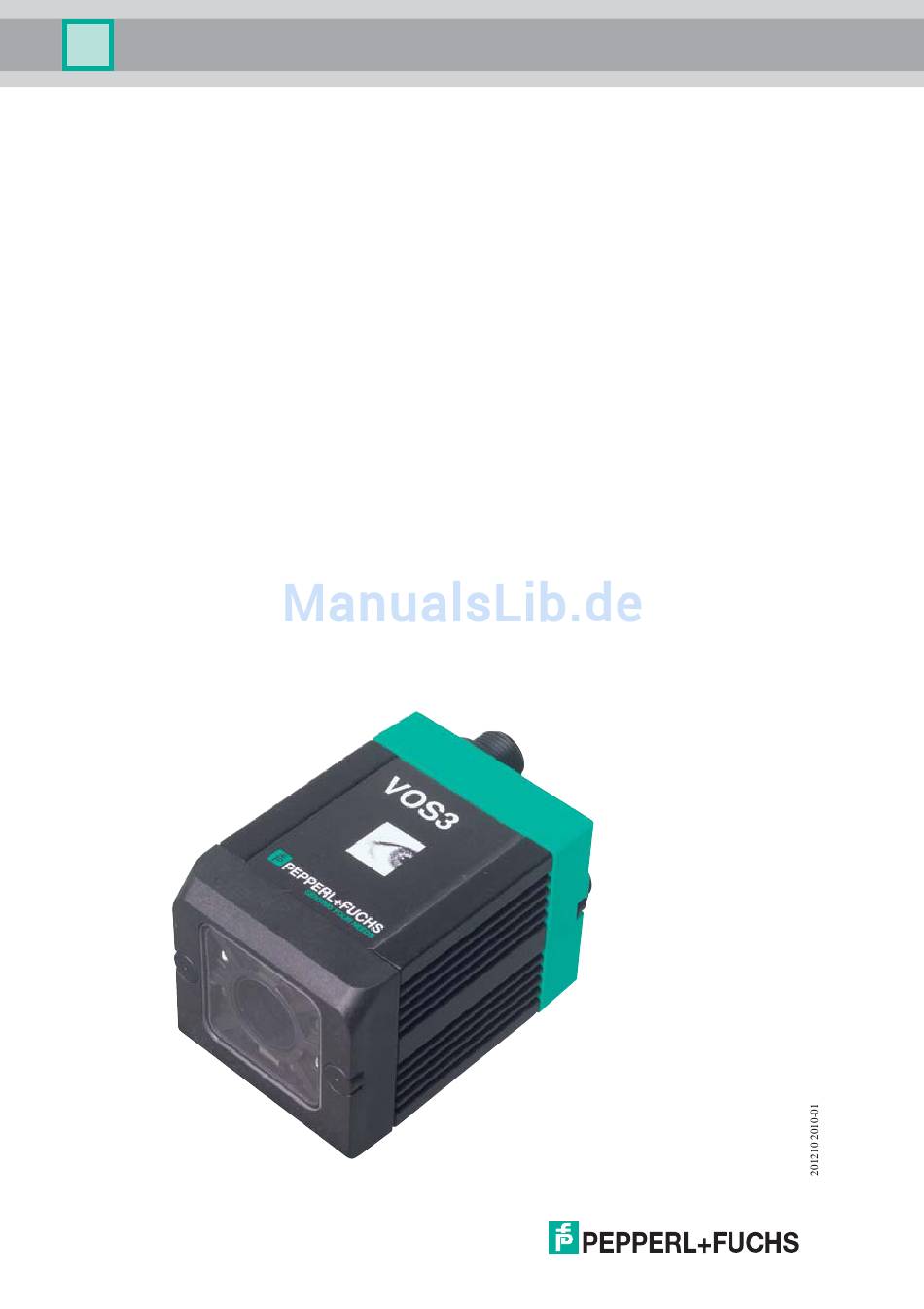

Vision Sensoren VOS3*
Die Vision Sensoren VOS3* sind auf Bildverarbeitungstechnologie basierende optische
Sensoren. Die Geräte können durch ihre flexiblen Konfigurationsmöglichkeiten und
Auswertemethoden für die verschiedensten Automatisierungsaufgaben wie Teileerkennung
und Teileprüfung, Positionsbestimmung u.v.m. eingesetzt werden.
Alle für den Betrieb eines Bildverarbeitungssystems erforderlichen Komponenten wie
Bildaufnahmechip, Abbildungsoptik, Beleuchtung sowie Auswerterechner mit Schnittstellen
sind im kompakten Gehäuse untergebracht. Die Sensoren stellen damit echte Standalone-
Geräte dar; lediglich für Einrichtung und Wartung wird zusätzlich ein PC benötigt.
Bei den Vision Sensoren VOS3* können bis zu 16 Konfigurationen (sog. "Jobs") auf dem
Sensor gespeichert werden. Jeder Job besteht beim VOS302 aus 1 Merkmalsprüfung mit
Lagekorrektur, beim VOS312 aus 6 Merkmalsprüfungen mit Lagekorrektur. Sie können die
Merkmalsprüfungen ausschließlich mittels eines PC und der Parametriersoftware VOS3-Config
verändern, laden oder speichern.
Von diesen maximal 16 gespeicherten Jobs kann immer nur einer aktiv sein. Dieser Job wird
dann vom Sensor im Automatikbetrieb ausgeführt bzw. kann im Einrichtbetrieb parametriert
werden.
Zusätzlich kann entweder die serielle Schnittstelle (RS 422) oder der Ethernet-Port zur
Datenausgabe verwendet werden.
10
