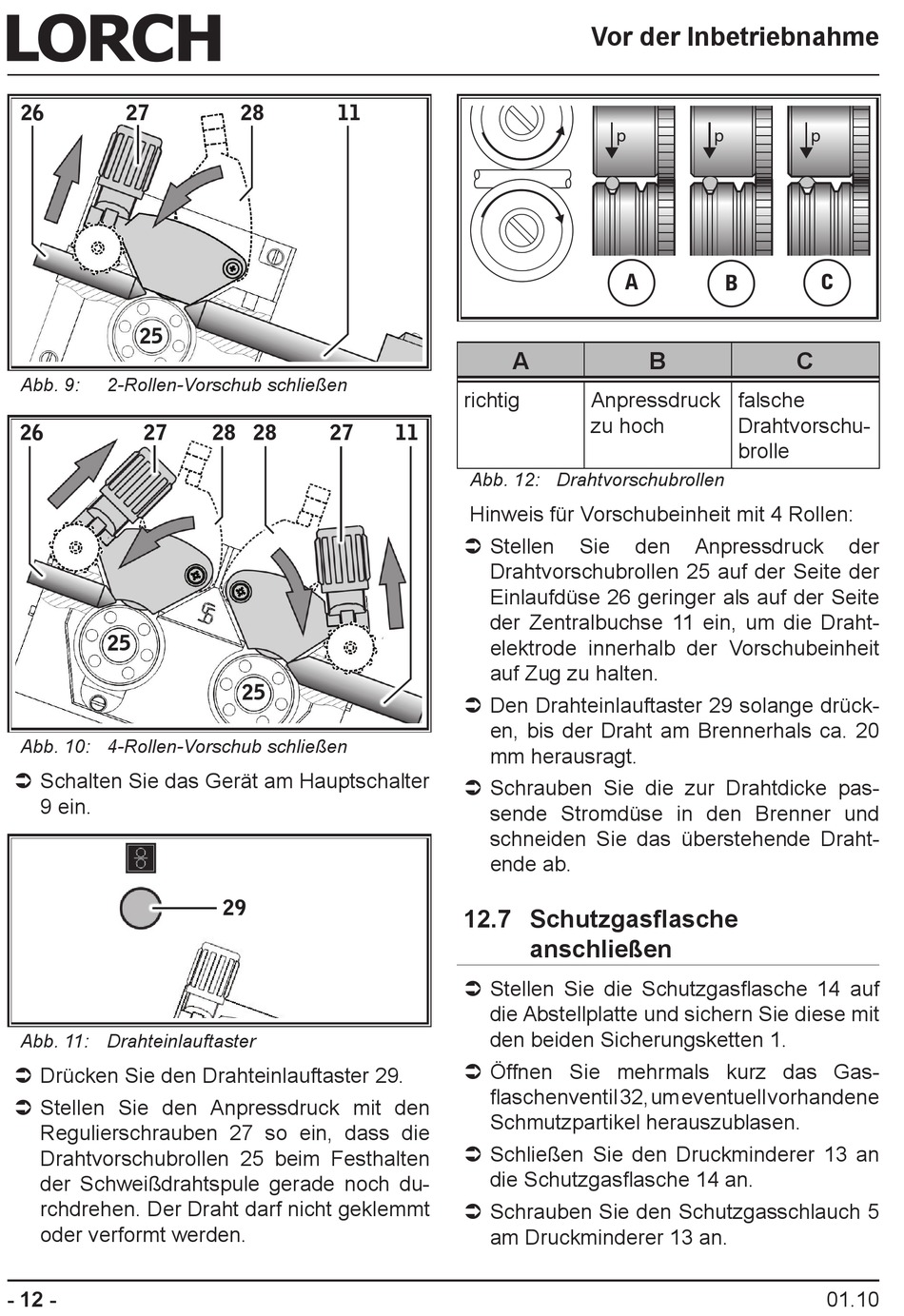

Schutzgasflasche Anschließen - LORCH M-Pro ControlPro Bedienungshandbuch

26 27
25
Abb. 9: 2-Rollen-Vorschub schließen
26 27
25
Abb. 10: 4-Rollen-Vorschub schließen
Schalten Sie das Gerät am Hauptschalter
Â
9 ein.
Abb. 11: Drahteinlauftaster
Drücken Sie den Drahteinlauftaster 29.
Â
Stellen Sie den Anpressdruck mit den
Â
Regulierschrauben 27 so ein, dass die
Drahtvorschubrollen 25 beim Festhalten
der Schweißdrahtspule gerade noch du-
rchdrehen. Der Draht darf nicht geklemmt
oder verformt werden.
- 12 -
28 11
28 28 27
25
29
A
richtig
11
Abb. 12: Drahtvorschubrollen
Hinweis für Vorschubeinheit mit 4 Rollen:
Stellen
Â
Drahtvorschubrollen 25 auf der Seite der
Einlaufdüse 26 geringer als auf der Seite
der Zentralbuchse 11 ein, um die Draht-
elektrode innerhalb der Vorschubeinheit
auf Zug zu halten.
Den Drahteinlauftaster 29 solange drück-
Â
en, bis der Draht am Brennerhals ca. 20
mm herausragt.
Schrauben Sie die zur Drahtdicke pas-
Â
sende Stromdüse in den Brenner und
schneiden Sie das überstehende Draht-
ende ab.
12 .7 Schutzgasflasche
anschließen
Stellen Sie die Schutzgasflasche 14 auf
Â
die Abstellplatte und sichern Sie diese mit
den beiden Sicherungsketten 1.
Öffnen Sie mehrmals kurz das Gas-
Â
flaschenventil 32, um eventuell vorhandene
Schmutzpartikel herauszublasen.
Schließen Sie den Druckminderer 13 an
Â
die Schutzgasflasche 14 an.
Schrauben Sie den Schutzgasschlauch 5
Â
am Druckminderer 13 an.
Vor der Inbetriebnahme
p p
A B
B
Anpressdruck falsche
zu hoch Drahtvorschu-
brolle
Sie den Anpressdruck
p
C
C
der
01.10
