VOORBEREIDING

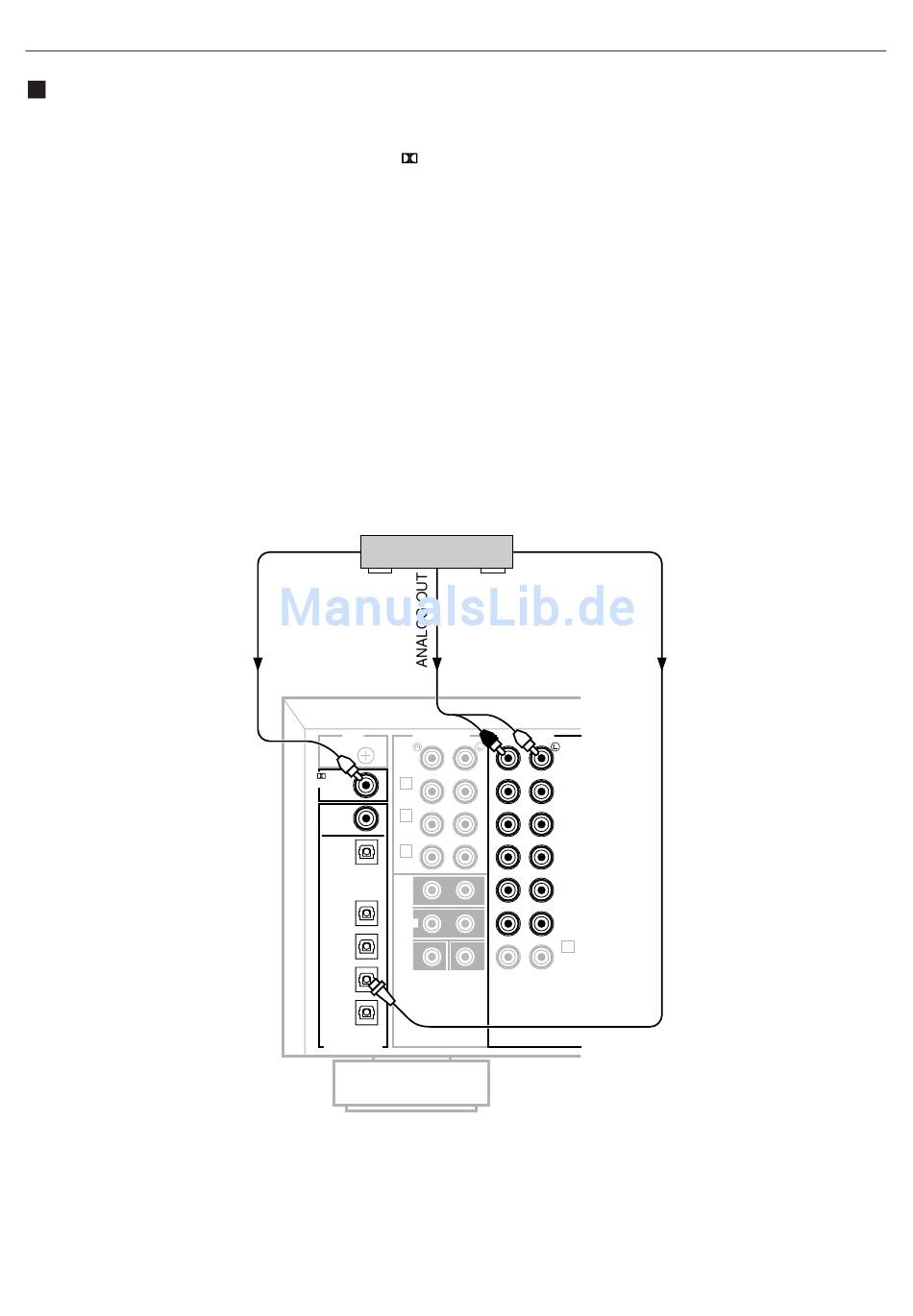

Aansluiting op een DOLBY DIGITAL RF uitgang van de DVD/LD/CD
combi-speler
Indien uw DVD/LD/CD combi-speler voorzien is van een
DOLBY DIGITAL RF aansluiting, deze verbinden met de
DIGITAL RF SIGNAL aansluiting van dit apparaat.
Audiosignalen van een LD bron die gecodeerd zijn met de
Dolby Digital worden via deze verbinding in deze apparatuur
ingevoerd.
* Voor het weergeven van een LD bron met het Dolby Digital
gedecodeerd, de ingangsmodus van de DVD/LD instellen
op "AUTO" of "D.D.RF". (Zie pagina 35 voor
bijzonderheden.)
Het is tevens noodzakelijk de DVD/LD/CD combi-speler aan te
sluiten op de analoge audiosignaalingang van dit apparaat
ongeacht de DOLBY DIGITAL RF signaalverbinding; dit om
een bron gecodeerd in Dolby Pro Logic Surround of in normale
stereo (of mono) af te spelen.
18
DVD/LD/CD
combi-speler
DOLBY DIGITAL
RF OUT
GND AUDIO SIGNAL
PHONO
DIGITAL
RF SIGNAL 1
DVD/LD
CD
3
CD
IN
COAXIAL
( PLAY )
TAPE/MD
OPTICAL
4
CD
OUT
( REC )
MAIN
IN
(PLAY)
SURROUND
TAPE/MD
OUT
(REC)
DVD/LD
SUB WOOFER
EXTERNAL DECODER INPUT
TV/DBS
DIGITAL SIGNAL
Ook moet u de optische digitale signaaluitgang van de
DVD/LD/CD combi-speler aansluiten op de OPTICAL DVD/LD
digitale signaalingang van dit apparaat.
Deze verbinding is noodzakelijk om een DVD bron te kunnen
weergeven met Dolby Digital of DTS gedecodeerd en om een
LD bron te kunnen weergeven met DTS gedecodeerd.
Opmerking
Het DOLBY DIGITAL RF audio ingangssignaal kan niet
worden opgenomen door een tapedeck, MD recorder of
videorecorder. Voor het opnemen van een bron die wordt
weergegeven op de DVD/LD/CD combi-speler moet deze
aangesloten worden op de OPTICAL digitale
audiosignaalaansluiting en analoge audiosignaalaansluitingen
van deze apparatuur.
DIGITAL OUT
(Modellen voor Europa)
AUDIO SIGNAL
DVD/LD
TV/DBS
IN
VCR 1
OUT
IN
VCR 2
OUT
2
TUNER
CENTER
