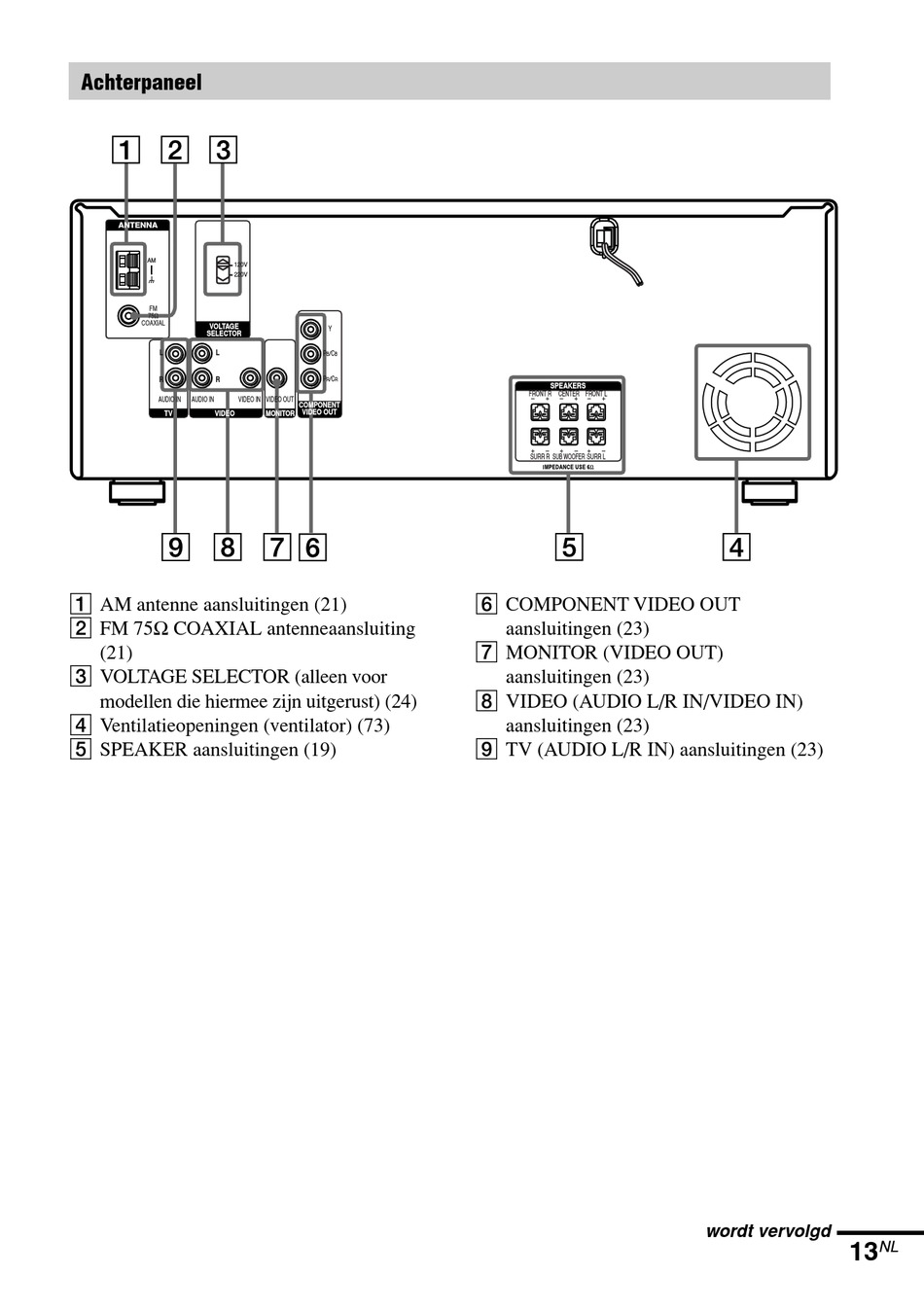

Achterpaneel

ANTENNA
AM
120V
220V
y
VOLTAGE
SELECTOR
L L
R R
AUDIO IN AUDIO IN VIDEO IN
TV VIDEO
1 AM antenne aansluitingen (21)
2 FM 75Ω COAXIAL antenneaansluiting
(21)
3 VOLTAGE SELECTOR (alleen voor
modellen die hiermee zijn uitgerust) (24)
4 Ventilatieopeningen (ventilator) (73)
5 SPEAKER aansluitingen (19)
Y
P /C
B B
P /C
R R
VIDEO OUT
COMPONENT
VIDEO OUT
MONITOR
SPEAKERS
FRONT R CENTER FRONT L
– + – + – +
+ – + – + –
SURR R SUB WOOFER SURR L

6 COMPONENT VIDEO OUT

aansluitingen (23)
7 MONITOR (VIDEO OUT)
aansluitingen (23)
8 VIDEO (AUDIO L/R IN/VIDEO IN)
aansluitingen (23)
9 TV (AUDIO L/R IN) aansluitingen (23)
wordt vervolgd
NL
13
