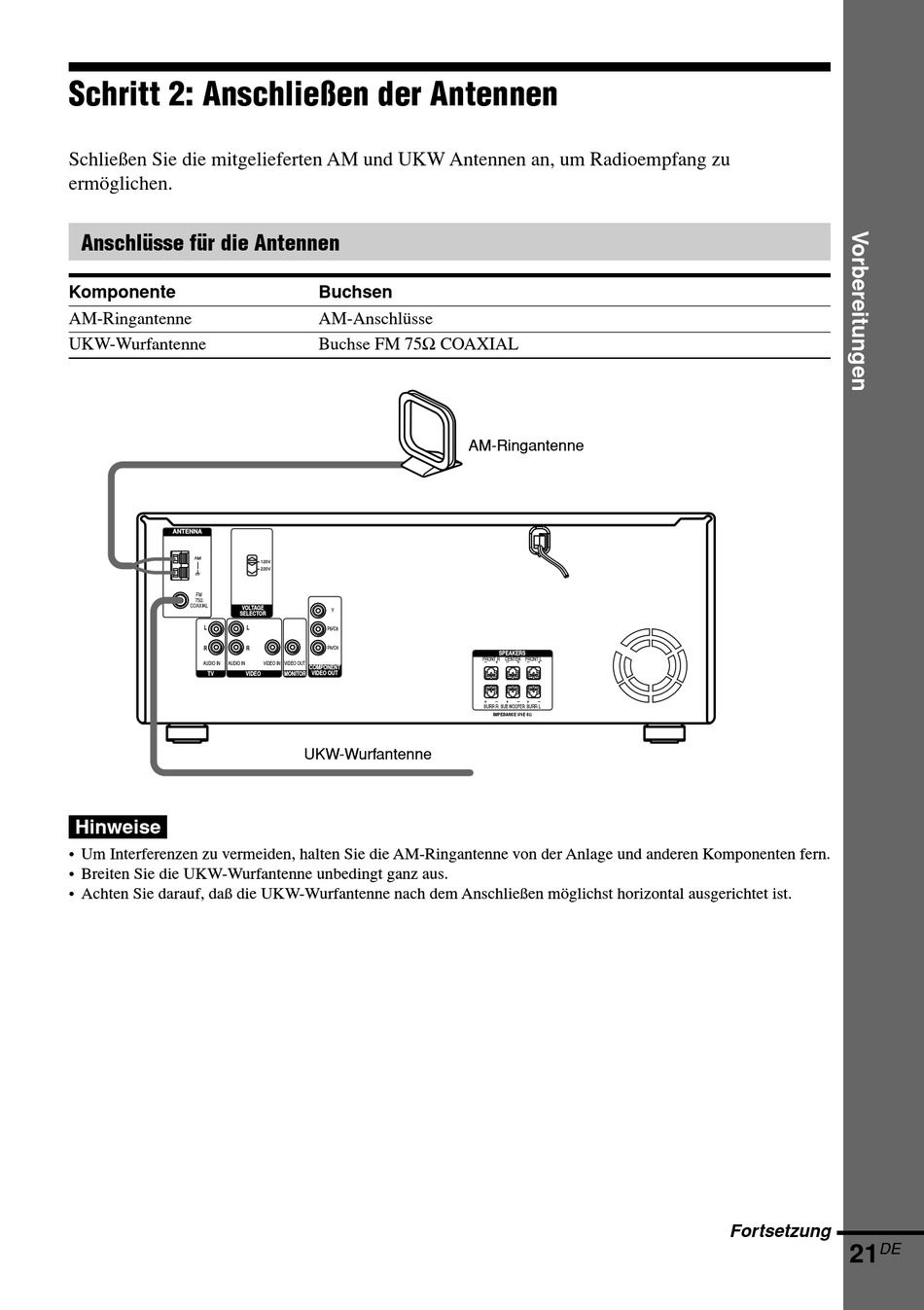

Schritt 2: Anschließen der Antennen
Schließen Sie die mitgelieferten AM und UKW Antennen an, um Radioempfang zu
ermöglichen.
Anschlüsse für die Antennen
Komponente
AM-Ringantenne
UKW-Wurfantenne
ANTENNA
AM
y
VOLTAGE
SELECTOR
L
R
AUDIO IN AUDIO IN
TV
Hinweise
• Um Interferenzen zu vermeiden, halten Sie die AM-Ringantenne von der Anlage und anderen Komponenten fern.
• Breiten Sie die UKW-Wurfantenne unbedingt ganz aus.
• Achten Sie darauf, daß die UKW-Wurfantenne nach dem Anschließen möglichst horizontal ausgerichtet ist.
Buchsen
AM-Anschlüsse
Buchse FM 75Ω COAXIAL
120V
220V
Y
L
P /C
B B
R P /C
R R
VIDEO IN VIDEO OUT
COMPONENT
VIDEO MONITOR VIDEO OUT
UKW-Wurfantenne
AM-Ringantenne
SPEAKERS
FRONT R CENTER FRONT L
– + – + – +
+ – + – + –
SURR R SUB WOOFER SURR L
Fortsetzung
